华能海门电厂机组自启停控制系统(APS)调研报告

华能海门电厂机组自启停控制系统(APS)调研报告_第1页
1/9
华能海门电厂机组自启停控制系统(APS)调研报告_第2页
2/9
华能海门电厂机组自启停控制系统(APS)调研报告_第3页
3/9

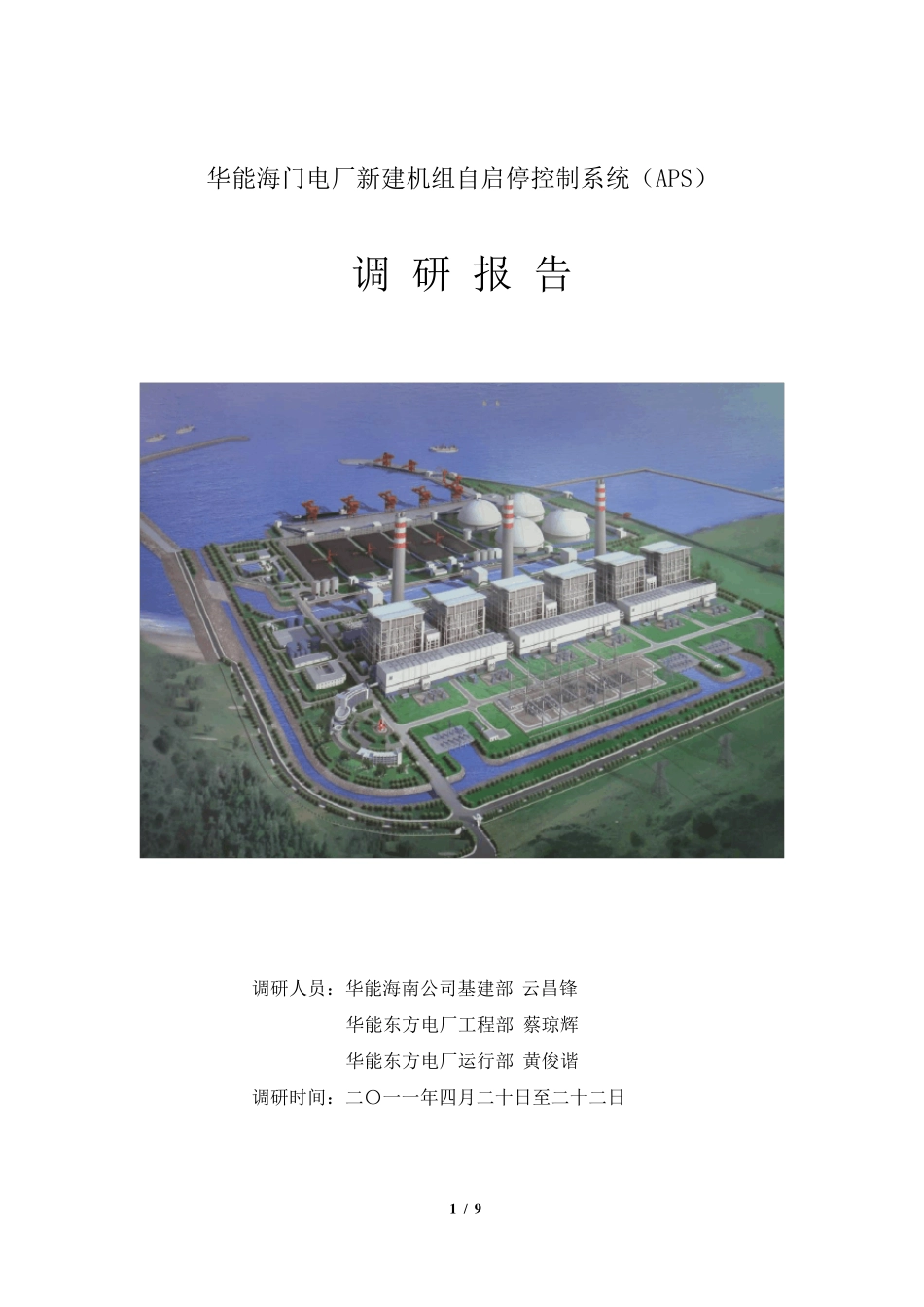

1 / 9 华能海门电厂新建机组自启停控制系统(APS) 调 研 报 告 调研人员:华能海南公司基建部 云昌锋 华能东方电厂工程部 蔡琼辉 华能东方电厂运行部 黄俊谐 调研时间:二〇一一年四月二十日至二十二日 2 / 9 一、调研目的 主要调研目的为华能海门电厂新建机组自启停控制系统(APS)的设计、实 施过程、投运情况及资料收集、经验总结等。 二、华能海门电厂 APS 的设计和使用情况 华能海门电厂 DCS 制系统采用美国艾默生公司制造的 Ovation OCR-400X 系列控制系统,一期#1,2 机组 APS 项目随机组同期设计、安装、调试及投运。#1,2 机组 DCS 组态是西安热工院,调试单位为广东中试所,工艺系统和设备选型设计均已考虑 APS 设计要求,#1 机组投产时间紧,调试工期紧,只能做到各系统功能组调试,但没有进行试运,更高层的断点逻辑功能及上层逻辑功能也没有完成。#2 机组调试时间长达 6 个月,继续完成了断点逻辑功能及上层逻辑功能;完成了所有相关各系统功能静态调试、系统调试工作。而且#2 机组整套启停机次数约十几次,给APS 创造了调试、完善各系统有利条件。现华能海门电厂#1,2 机组 APS 下级功能组设计完善、人机界面简洁适用,机组正常启动时运行人员习惯采用 APS 各级启动功能组,从循 环 水 建立 至 机组带 目标 负 荷 设计为 6 个断点(见 附 图 APS 启动画 面),运行反 应 适用效 果 较 好 ,机组启停运行操 作干 预 较 少 。整个机组停止 设计为 3 个断点(见 附 图 APS 停止 画 面),由 于 设备质 量 、热工测 点等问 题 ,目前 APS 还 不 具 备一键 启机功能,就 是还 没有达到使用一键 启机按 钮 后不 须 运行人员做任 何 干 预 手 段 程度 。 3 / 9 (APS启动画面) 4 / 9 (APS机组启动准备断点) (APS机组冷态及抽真空断点) 5 / 9 (APS机组点火升温断点) 6 / 9 (APS机组汽机冲转断点) 7 / 9 (APS机组并网断点) (APS机组升负荷断点) 8 / 9 (APS停止画面) 三、华能海门电厂 APS 实施过程中的经验教训 1、厂领导的重视是实施 APS 的基础,在厂部领导带领下须成立领导小组、技术小组等相关机构,明确各小组相关人员职责范围,制定相关实施计划。 2、APS 项目要找技术研发深厚、调试经验丰富的调试所进行组态及调试。 3、APS 设计规划要合理、实用,不应该纳入 APS 系统的设备最...
