协调控制系统

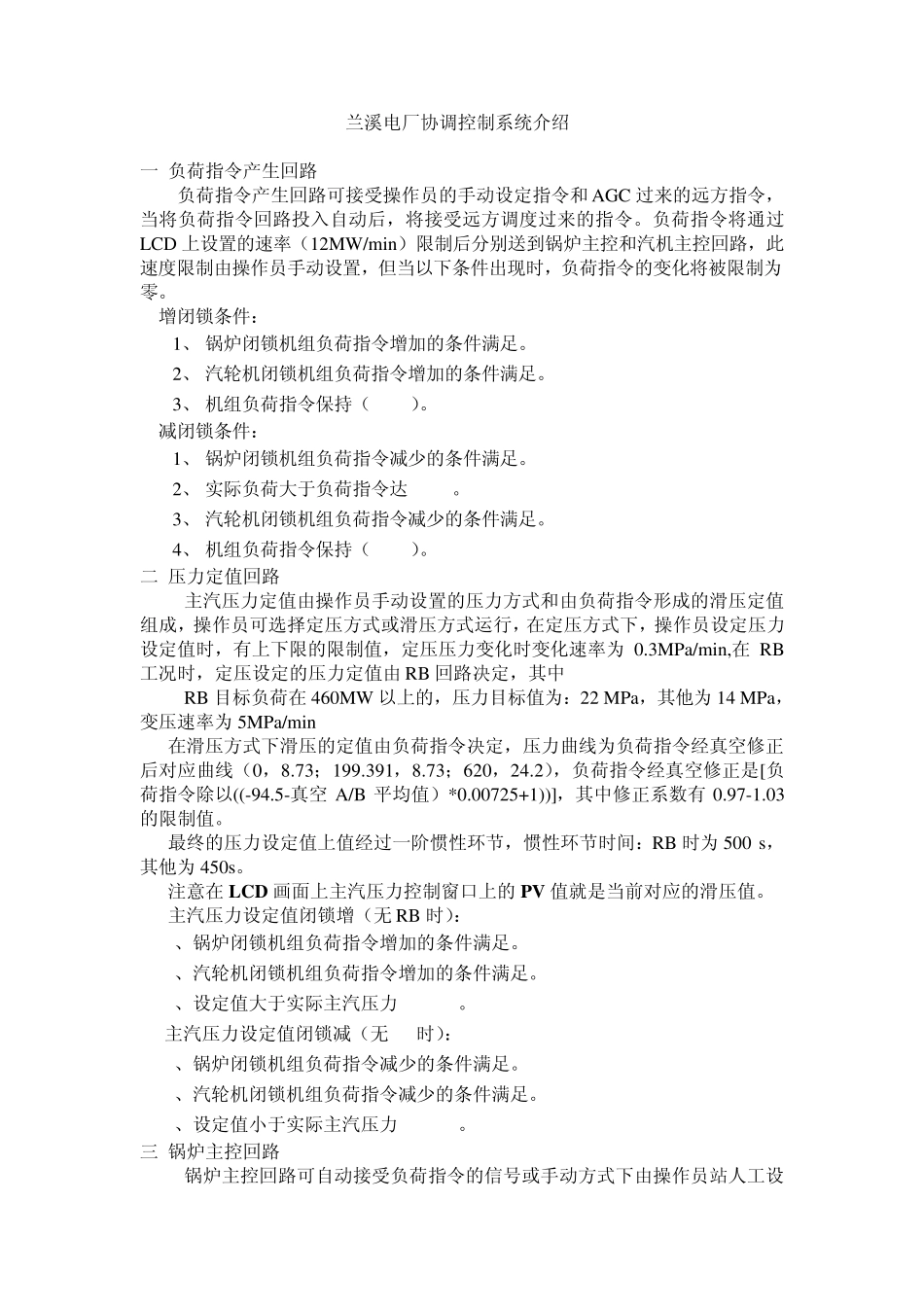

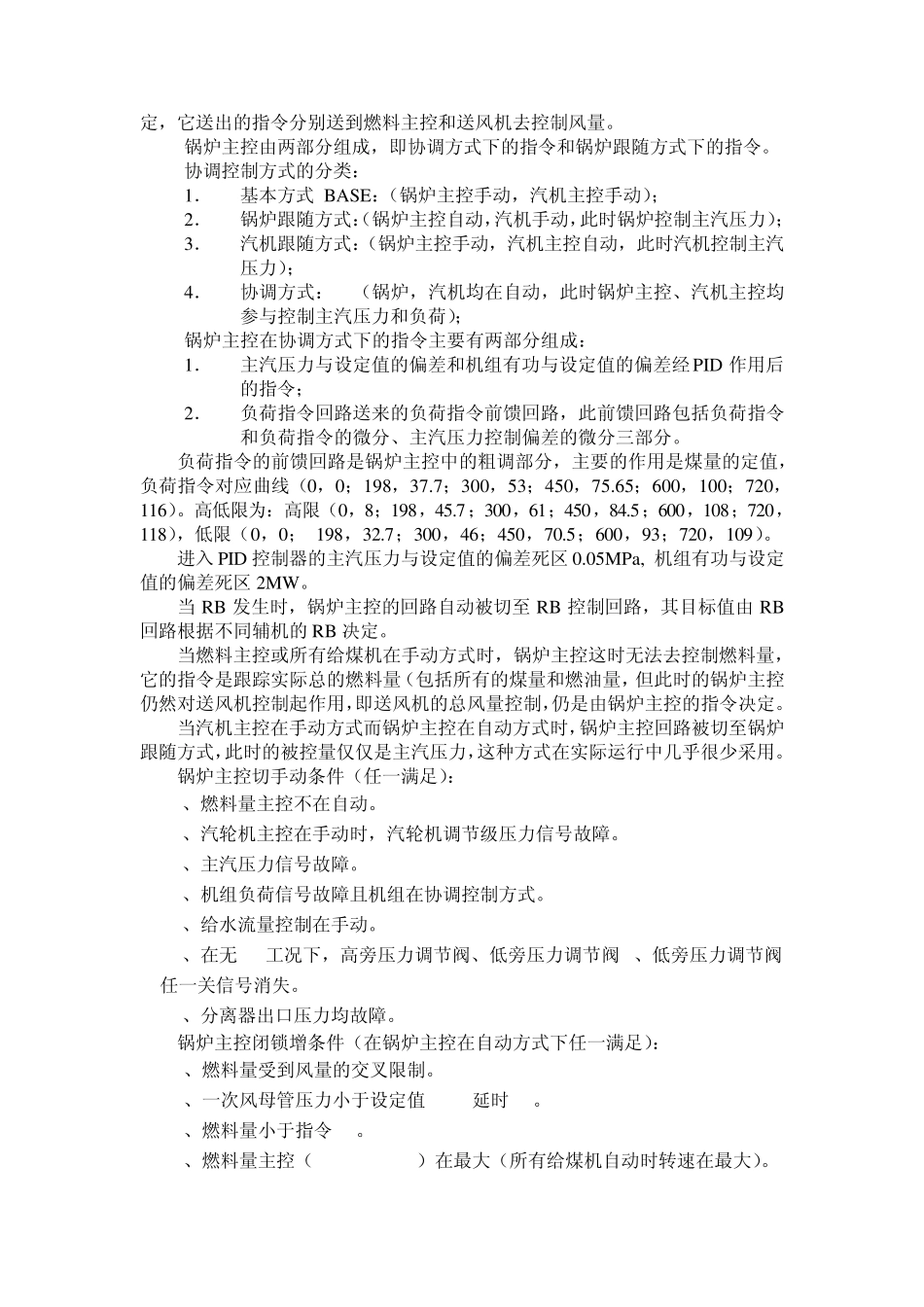

兰溪电厂协调控制系统介绍 一 负荷指令产生回路 负荷指令产生回路可接受操作员的手动设定指令和AGC 过来的远方指令，当将负荷指令回路投入自动后，将接受远方调度过来的指令。负荷指令将通过LCD 上设置的速率（12MW/min）限制后分别送到锅炉主控和汽机主控回路，此速度限制由操作员手动设置，但当以下条件出现时，负荷指令的变化将被限制为零。 增闭锁条件： 1、 锅炉闭锁机组负荷指令增加的条件满足。 2、 汽轮机闭锁机组负荷指令增加的条件满足。 3、 机组负荷指令保持（HOLD）。 减闭锁条件： 1、 锅炉闭锁机组负荷指令减少的条件满足。 2、 实际负荷大于负荷指令达 60MW。 3、 汽轮机闭锁机组负荷指令减少的条件满足。 4、 机组负荷指令保持（HOLD）。 二 压力定值回路 主汽压力定值由操作员手动设置的压力方式和由负荷指令形成的滑压定值组成，操作员可选择定压方式或滑压方式运行，在定压方式下，操作员设定压力设定值时，有上下限的限制值，定压压力变化时变化速率为0.3MPa/min,在 RB工况时，定压设定的压力定值由RB 回路决定，其中 RB 目标负荷在 460MW 以上的，压力目标值为：22 MPa，其他为14 MPa，变压速率为5MPa/min 在滑压方式下滑压的定值由负荷指令决定，压力曲线为负荷指令经真空修正后对应曲线（0，8.73；199.391，8.73；620，24.2），负荷指令经真空修正是[负荷指令除以((-94.5-真空 A/B 平均值）*0.00725+1))]，其中修正系数有 0.97-1.03的限制值。 最终的压力设定值上值经过一阶惯性环节，惯性环节时间：RB 时为500 s，其他为450s。 注意在 LCD 画面上主汽压力控制窗口上的PV 值就是当前对应的滑压值。 主汽压力设定值闭锁增（无 RB 时）： 1、锅炉闭锁机组负荷指令增加的条件满足。 2、汽轮机闭锁机组负荷指令增加的条件满足。 3、设定值大于实际主汽压力 0.6MPa。 主汽压力设定值闭锁减（无 RB时）： 1、锅炉闭锁机组负荷指令减少的条件满足。 2、汽轮机闭锁机组负荷指令减少的条件满足。 3、设定值小于实际主汽压力 0.5MPa。 三 锅炉主控回路 锅炉主控回路可自动接受负荷指令的信号或手动方式下由操作员站人工设定，它送出的指令分别送到燃料主控和送风机去控制风量。 锅炉主控由两部分组成，即协调方式下的指令和锅炉跟随方式下的指令。 协调控制方式的分类： 1． 基本方式 BASE：（锅炉主控手动，汽机主控手动）； 2． 锅炉跟随方式：（锅炉主控自动...
