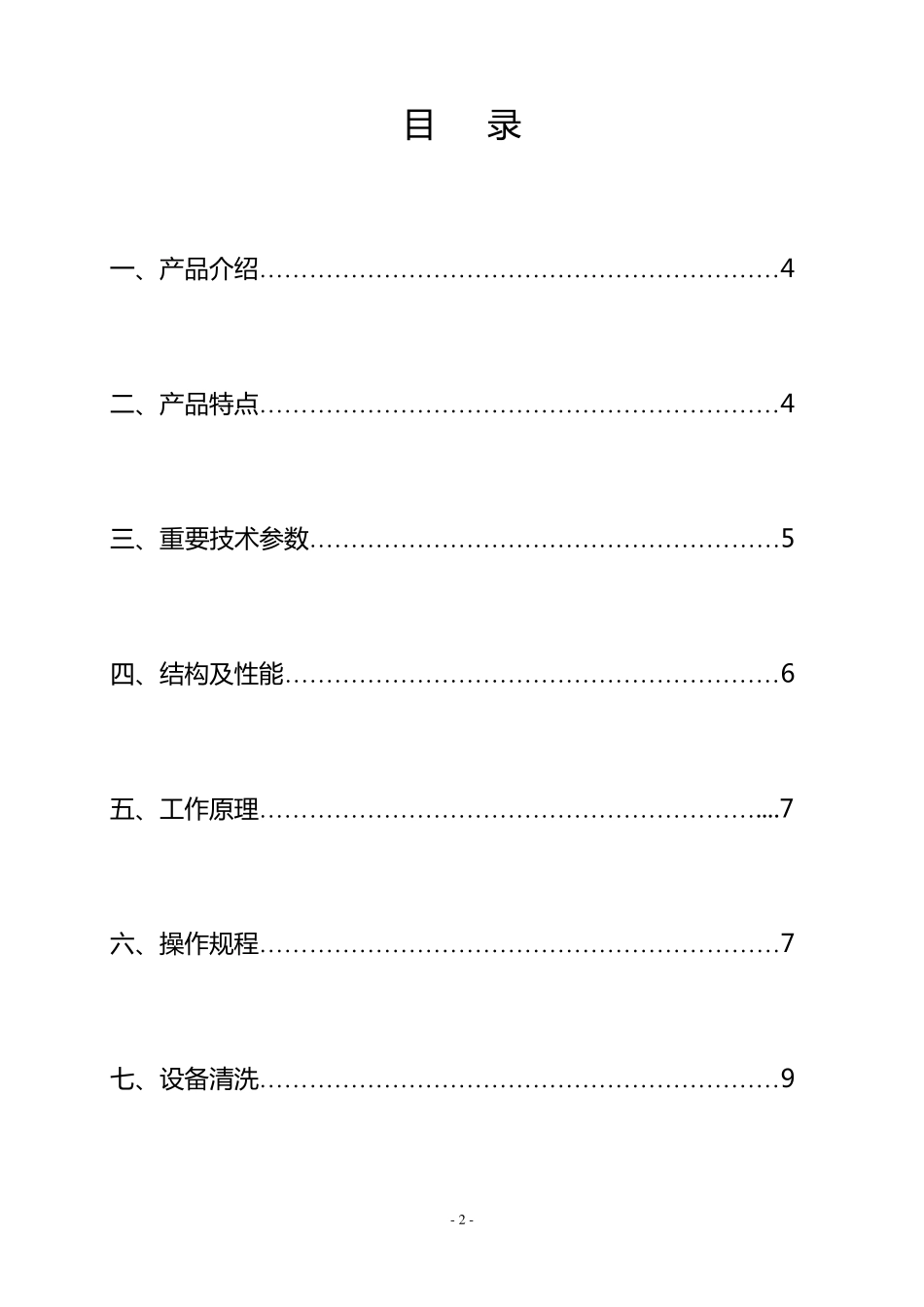

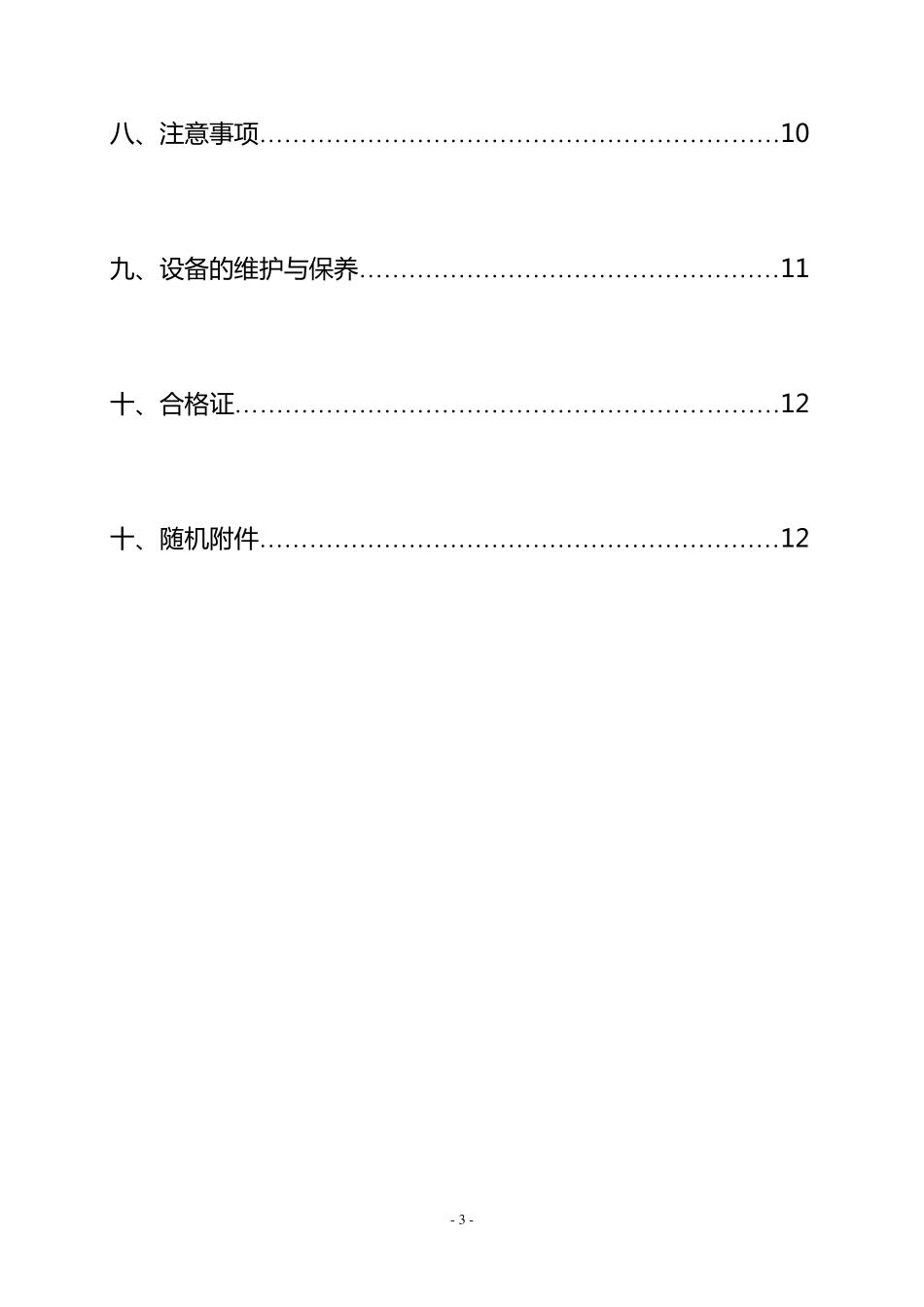

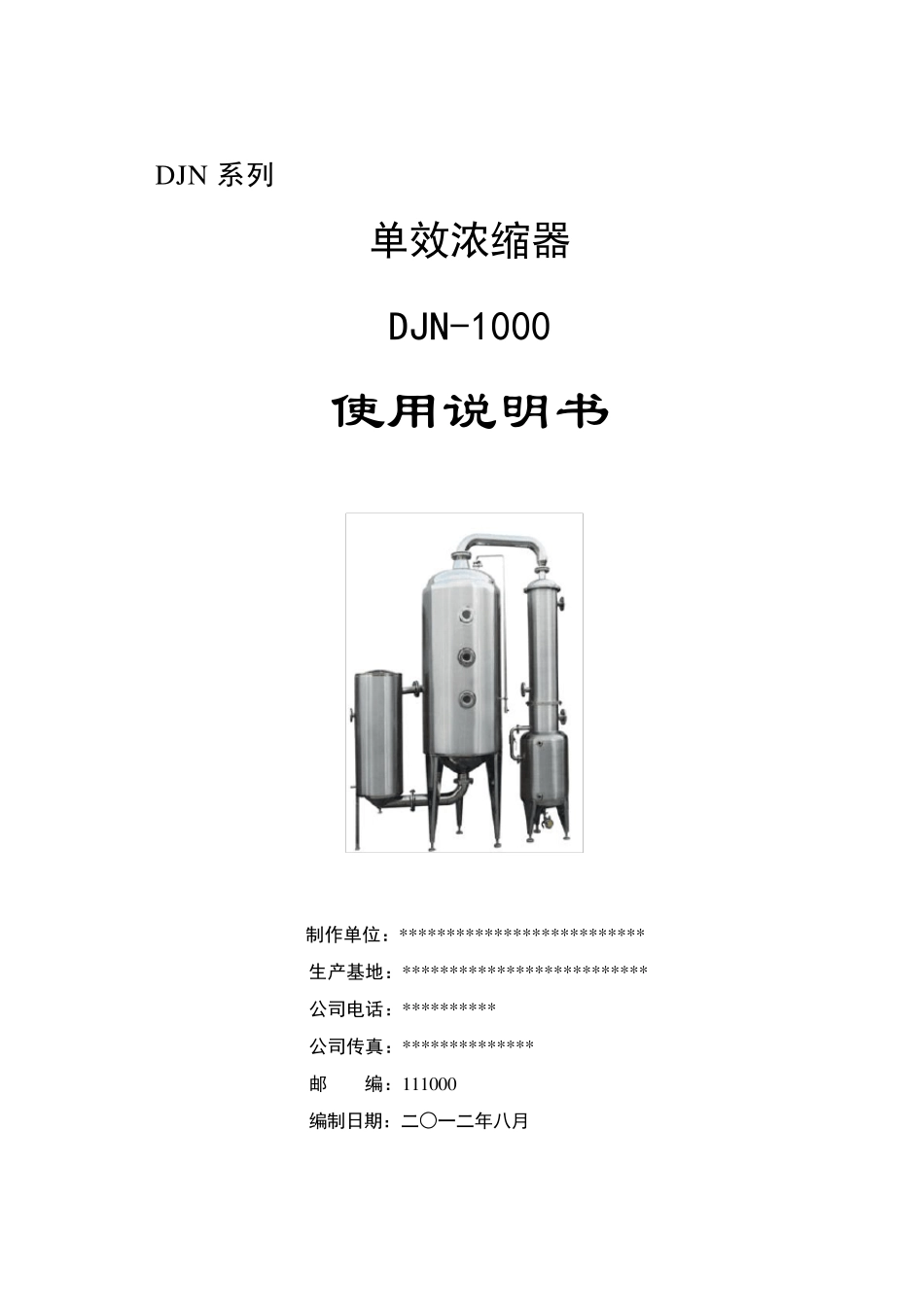

单效浓缩器 DJN-1000 使用说明书 制作单位:************************** 生产基地:************************** 公司电话:********** 公司传真:************** 邮 编:111000 编制日期:二○一二年八月 DJN 系列 - 2 - 目 录 一 、产品介绍………………………………………………………4 二、产品特点………………………………………………………4 三、重要技术参数…………………………………………………5 四、结构及性能……………………………………………………6 五、工作原理……………………………………………………....7 六、操作规程………………………………………………………7 七、设备清洗………………………………………………………9 - 3 - 八 、注意事项………………………………………………………10 九、设备的维护与保养……………………………………………11 十、合格证…………………………………………………………12 十、随机附件………………………………………………………12 - 4 - 一 产品介绍: 单 /双 效 外 循 环 真 空 浓 缩 器 是 由 加 热 器 、蒸发室、冷凝器 、受槽等设备组成,是 在我公司多年的制造实践经验基础上,经过精心设计、精心制造的新一代高效 节能浓 缩 器 ,可作为单 效 浓 缩 及两种不同物料的双 效 浓 缩 。适用于中西药轻化工等行业的液体蒸发浓 缩 和收膏的工艺需要,本设备有如下特点: 1、本设备采用在真 空 状态下外 加 热 自然循 环 。具有结构先进蒸发温度低、蒸发能力大、浓 缩 速度快、消泡效 果好的特点,能满足热 敏性物料的低温真 空 浓 缩 物含皂多易起泡的物料浓 缩 。 2、本设备结构紧凑、操作简便、清洗方 便、浓 缩 相 对 密 度可达 1.3-1.4( 一般 中药侵 膏)。 3、本设备与 物料接 触 部 分 均 采用 SUS304 不锈 钢 制成,具有优 良 的耐 腐 蚀性能,符 合 药品 和食 品 卫 生 要求 ,达 到 GMP 要求 。 二 产品特点: 1.节能效 应 ,按SJN-1000 型 计算 ,年节约 蒸汽3500 吨 左 右 ,节约 水9 - 5 - 万 吨 左 右 , 节 约 电 8 万 度 左 右 , 折 人 民 币 10-15 万 元 。( 与 单 效 对 比 ) 本 浓 缩 器 采 用 负 压 外 加 热 自 然 循 环 式 的 蒸 发 方 式 ,...
