单机架六辊可逆冷轧机电气自动化技术方案

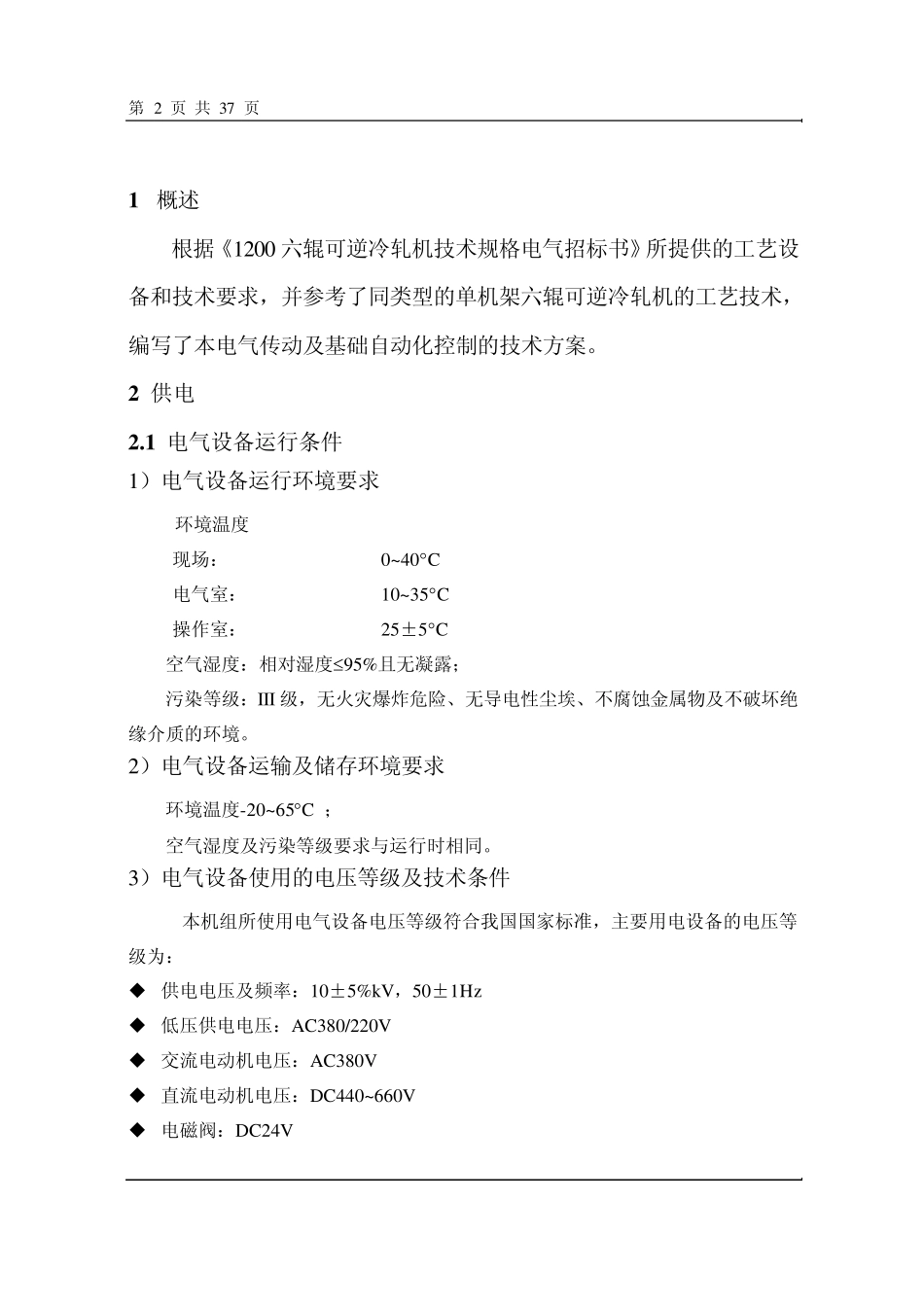

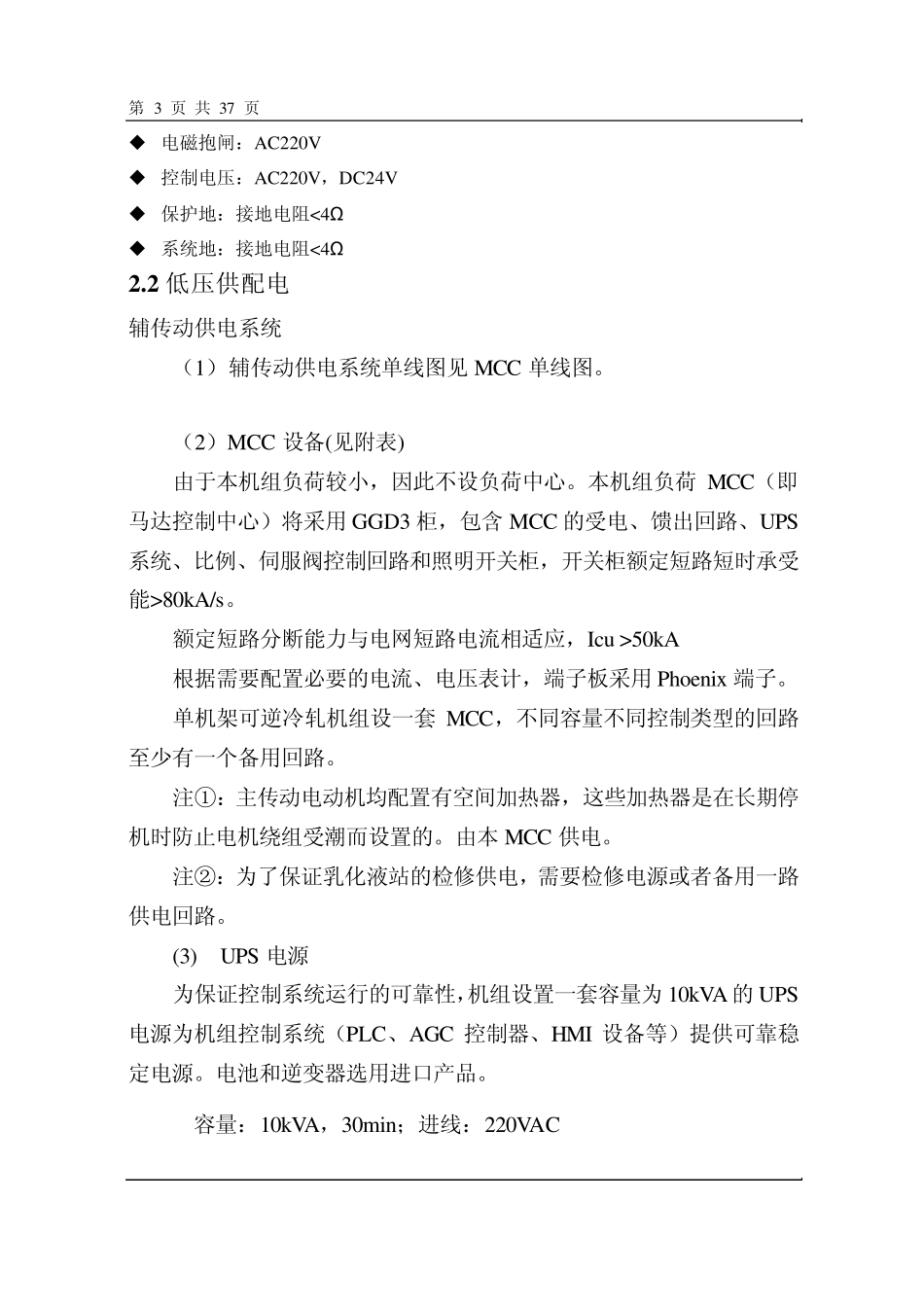

第 1 页 共 3 7 页 1 2 0 0 六辊可逆冷轧机 电气自动化系统控制方案 第 2 页 共 37 页 1 概述 根据《1200 六辊可逆冷轧机技术规格电气招标书》所提供的工艺设备和技术要求，并参考了同类型的单机架六辊可逆冷轧机的工艺技术，编写了本电气传动及基础自动化控制的技术方案。 2 供电 2 .1 电气设备运行条件 1）电气设备运行环境要求 环境温度 现场： 0~40C 电气室： 10~35C 操作室： 25±5C 空气湿度：相对湿度 95%且无凝露； 污染等级：III 级，无火灾爆炸危险、无导电性尘埃、不腐蚀金属物及不破坏绝缘介质的环境。 2）电气设备运输及储存环境要求 环境温度-20~65C ； 空气湿度及污染等级要求与运行时相同。 3）电气设备使用的电压等级及技术条件 本机组所使用电气设备电压等级符合我国国家标准，主要用电设备的电压等级为：  供电电压及频率：10±5%kV，50±1Hz  低压供电电压：AC380/220V  交流电动机电压：AC380V  直流电动机电压：DC440~660V  电磁阀：DC24V 第 3 页 共 37 页  电磁抱闸：AC220V  控制电压：AC220V，DC24V  保护地：接地电阻<4Ω  系统地：接地电阻<4Ω 2 .2 低压供配电 辅传动供电系统 （1） 辅传动供电系统单线图见MCC 单线图。 （2）MCC 设备(见附表) 由于本机组负荷较小，因此不设负荷中心。本机组负荷MCC（即马达控制中心）将采用GGD3 柜，包含MCC 的受电、馈出回路、UPS系统、比例、伺服阀控制回路和照明开关柜，开关柜额定短路短时承受能>80kA/s。 额定短路分断能力与电网短路电流相适应，Icu >50kA 根据需要配置必要的电流、电压表计，端子板采用Phoenix 端子。 单机架可逆冷轧机组设一套MCC，不同容量不同控制类型的回路至少有一个备用回路。 注①：主传动电动机均配置有空间加热器，这些加热器是在长期停机时防止电机绕组受潮而设置的。由本MCC 供电。 注②：为了保证乳化液站的检修供电，需要检修电源或者备用一路供电回路。 (3) UPS 电源 为保证控制系统运行的可靠性，机组设置一套容量为 10kVA 的UPS电源为机组控制系统（PLC、AGC 控制器、HMI 设备等）提供可靠稳定电源。电池和逆变器选用进口产品。 容量：10kVA，30min；进线：220VAC 第 4 页 共 3 7 页 M CC 设备供货清单表 序号 箱体名称 型号规格（W*H*D） 单位 数量 备注 1 受电柜 GGD3（800*2200*600...
