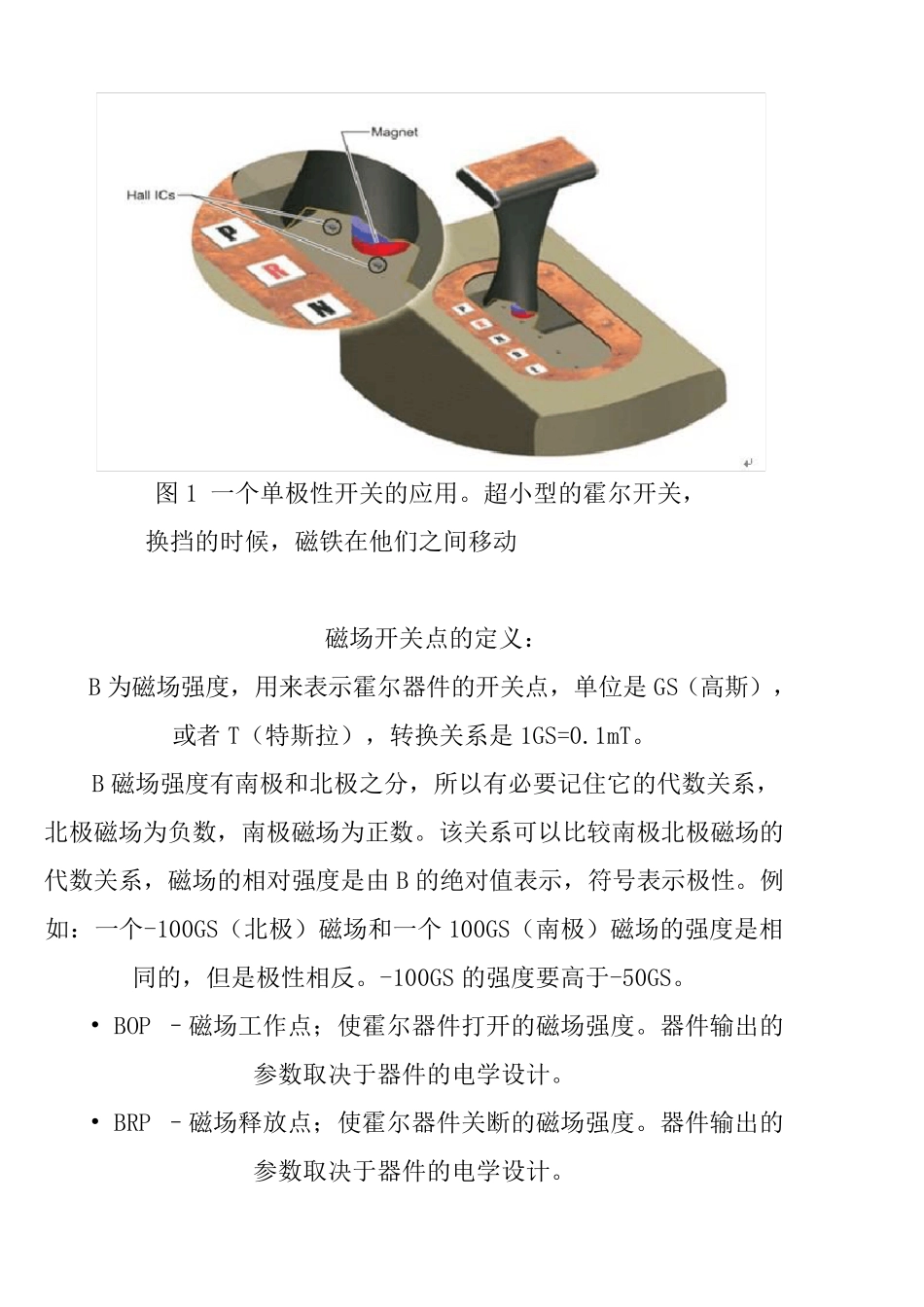

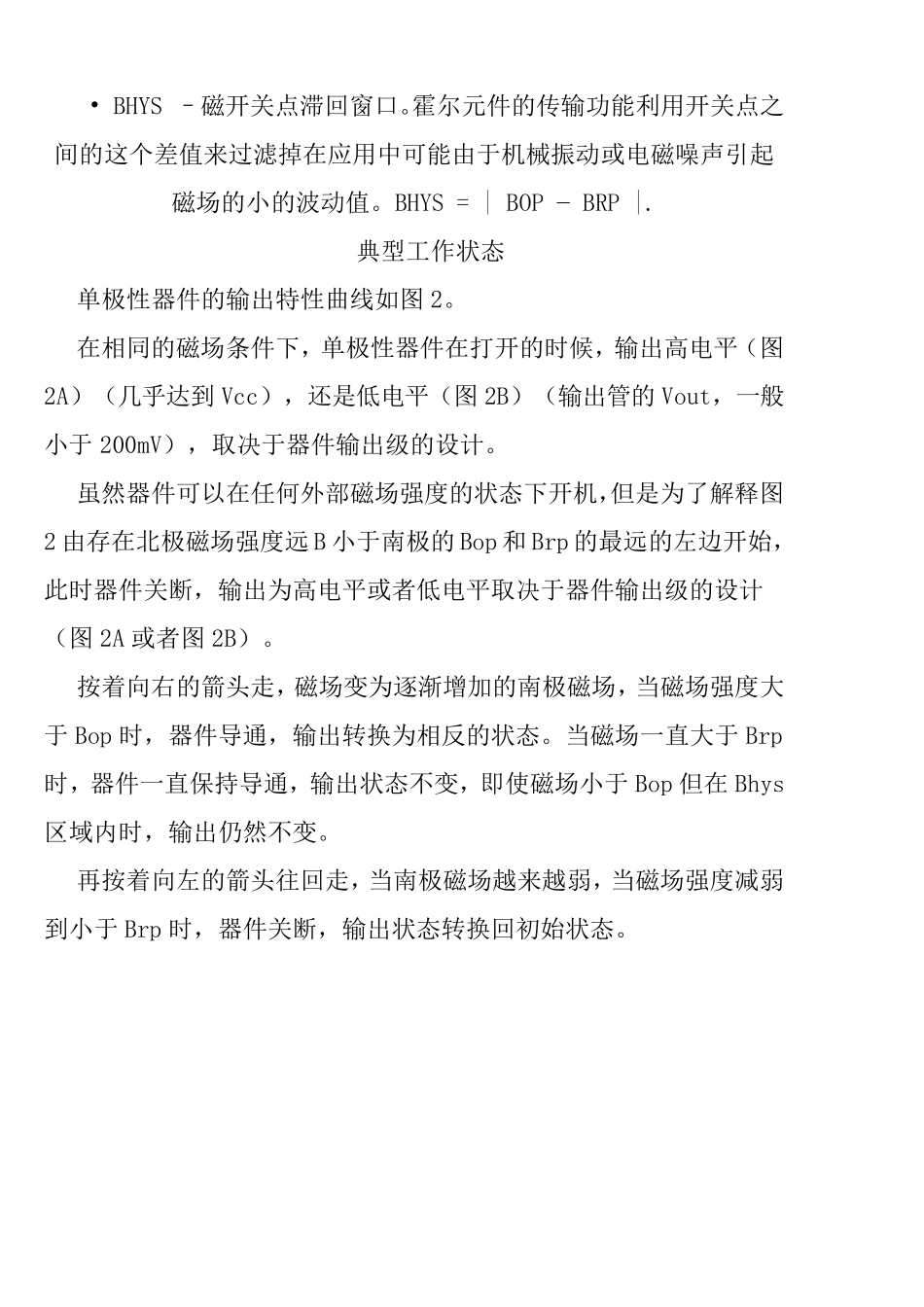

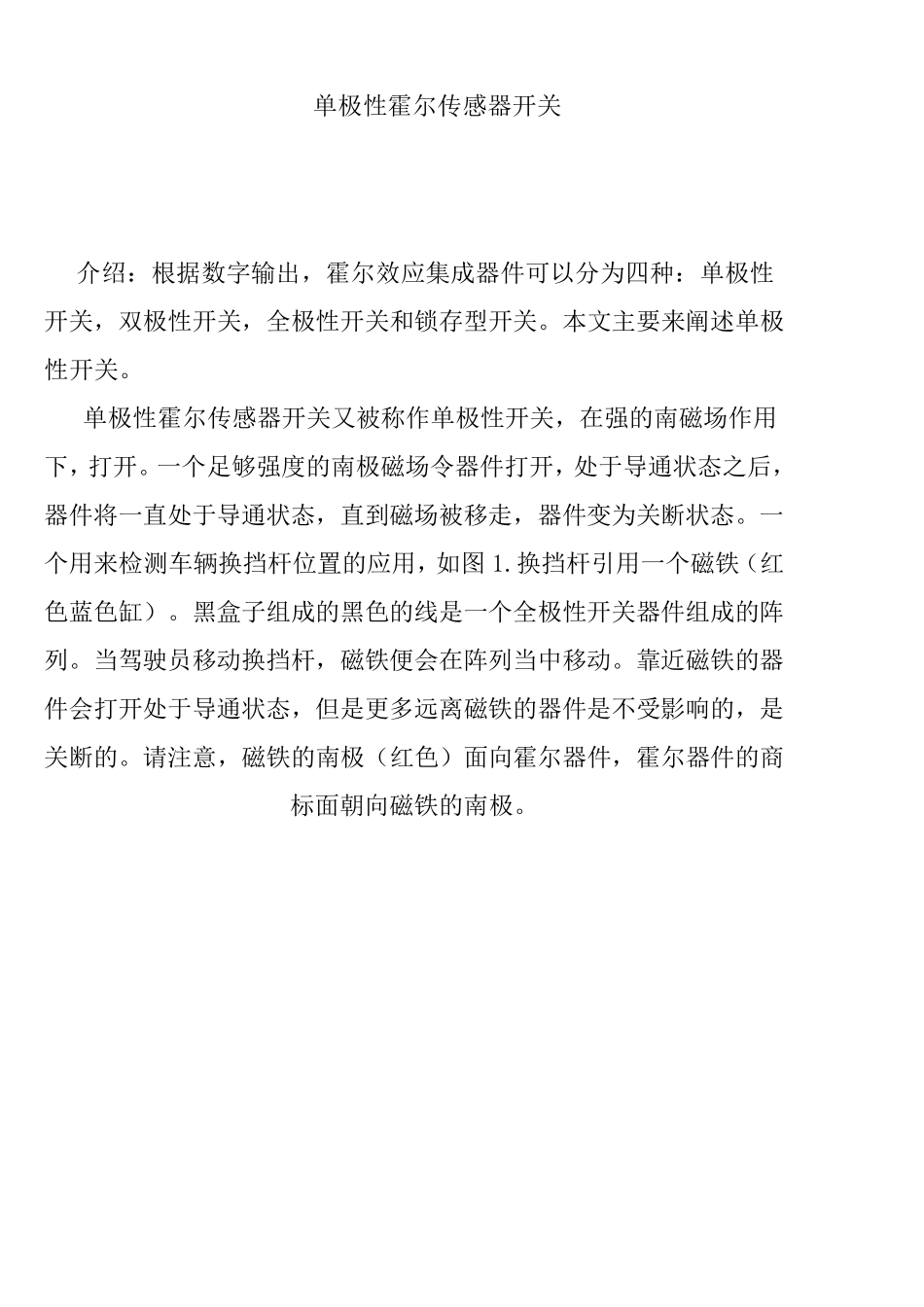

单极性霍尔传感器开关 介绍：根据数字输出，霍尔效应集成器件可以分为四种：单极性开关，双极性开关，全极性开关和锁存型开关。本文主要来阐述单极性开关。 单极性霍尔传感器开关又被称作单极性开关，在强的南磁场作用下，打开。一个足够强度的南极磁场令器件打开，处于导通状态之后，器件将一直处于导通状态，直到磁场被移走，器件变为关断状态。一个用来检测车辆换挡杆位置的应用，如图 1.换挡杆引用一个磁铁（红色蓝色缸）。黑盒子组成的黑色的线是一个全极性开关器件组成的阵列。当驾驶员移动换挡杆，磁铁便会在阵列当中移动。靠近磁铁的器件会打开处于导通状态，但是更多远离磁铁的器件是不受影响的，是关断的。请注意，磁铁的南极（红色）面向霍尔器件，霍尔器件的商标面朝向磁铁的南极。 图1 一个单极性开关的应用。超小型的霍尔开关， 换挡的时候，磁铁在他们之间移动 磁场开关点的定义： B 为磁场强度，用来表示霍尔器件的开关点，单位是GS（高斯），或者T（特斯拉），转换关系是1GS=0.1mT。 B 磁场强度有南极和北极之分，所以有必要记住它的代数关系，北极磁场为负数，南极磁场为正数。该关系可以比较南极北极磁场的代数关系，磁场的相对强度是由B 的绝对值表示，符号表示极性。例如：一个-100GS（北极）磁场和一个100GS（南极）磁场的强度是相同的，但是极性相反。-100GS 的强度要高于-50GS。 • BOP –磁场工作点；使霍尔器件打开的磁场强度。器件输出的参数取决于器件的电学设计。 • BRP –磁场释放点；使霍尔器件关断的磁场强度。器件输出的参数取决于器件的电学设计。 • BHYS –磁开关点滞回窗口。霍尔元件的传输功能利用开关点之间的这个差值来过滤掉在应用中可能由于机械振动或电磁噪声引起磁场的小的波动值。BHYS = | BOP − BRP |. 典型工作状态 单极性器件的输出特性曲线如图 2。 在相同的磁场条件下，单极性器件在打开的时候，输出高电平（图2A）（几乎达到 Vcc），还是低电平（图 2B）（输出管的 Vout，一般小于 200mV），取决于器件输出级的设计。 虽然器件可以在任何外部磁场强度的状态下开机，但是为了解释图2 由存在北极磁场强度远 B 小于南极的 Bop 和 Brp 的最远的左边开始，此时器件关断，输出为高电平或者低电平取决于器件输出级的设计（图 2A 或者图 2B）。 按着向右的箭头走，磁场变为逐渐增加的南极磁场，当磁场强度大于 Bop 时，器件导通，输出转换为相反...
