单梁桥式起重机出厂检验记录

单梁桥式起重机出厂检验记录_第1页
1/8
单梁桥式起重机出厂检验记录_第2页
2/8
单梁桥式起重机出厂检验记录_第3页
3/8

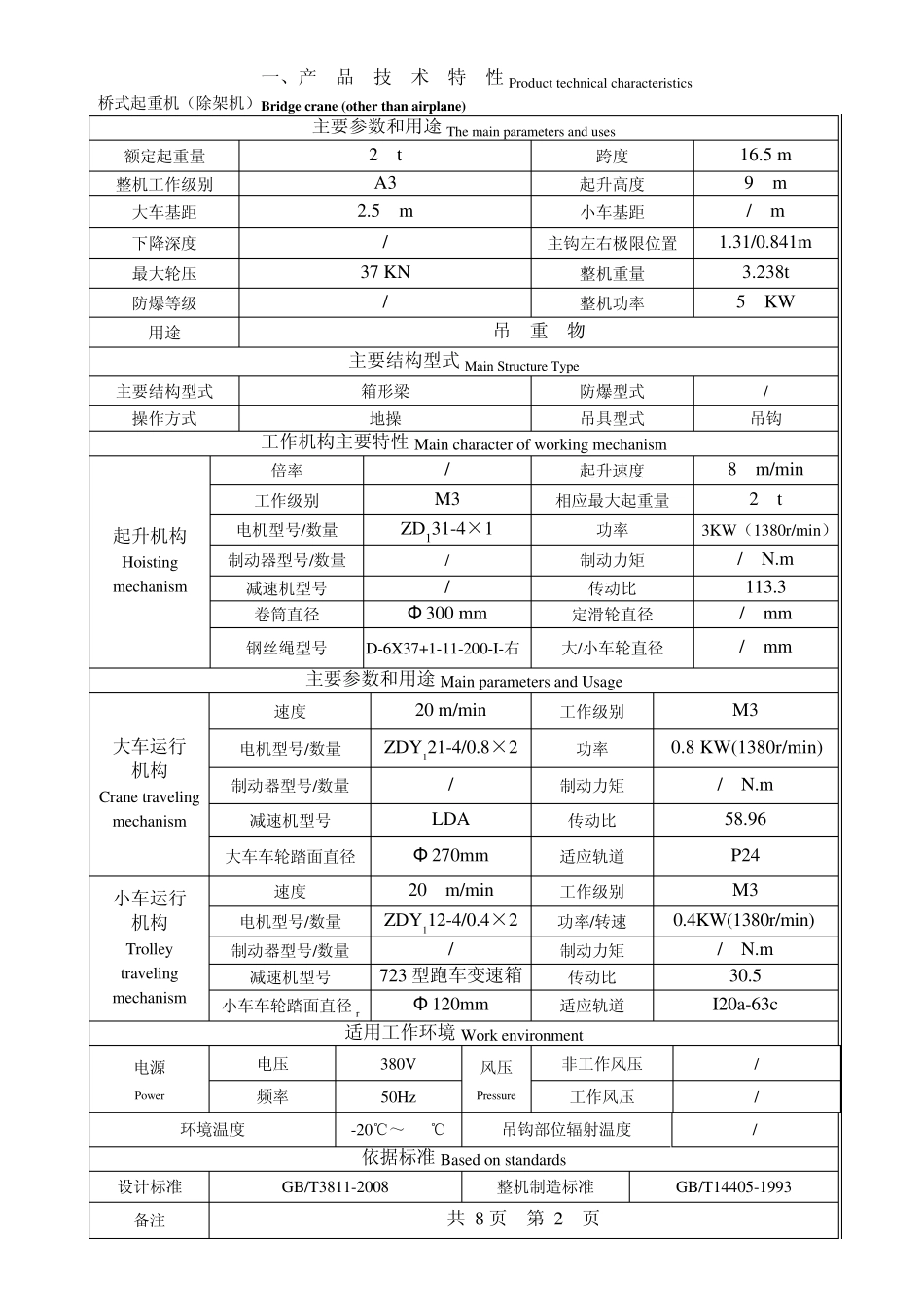

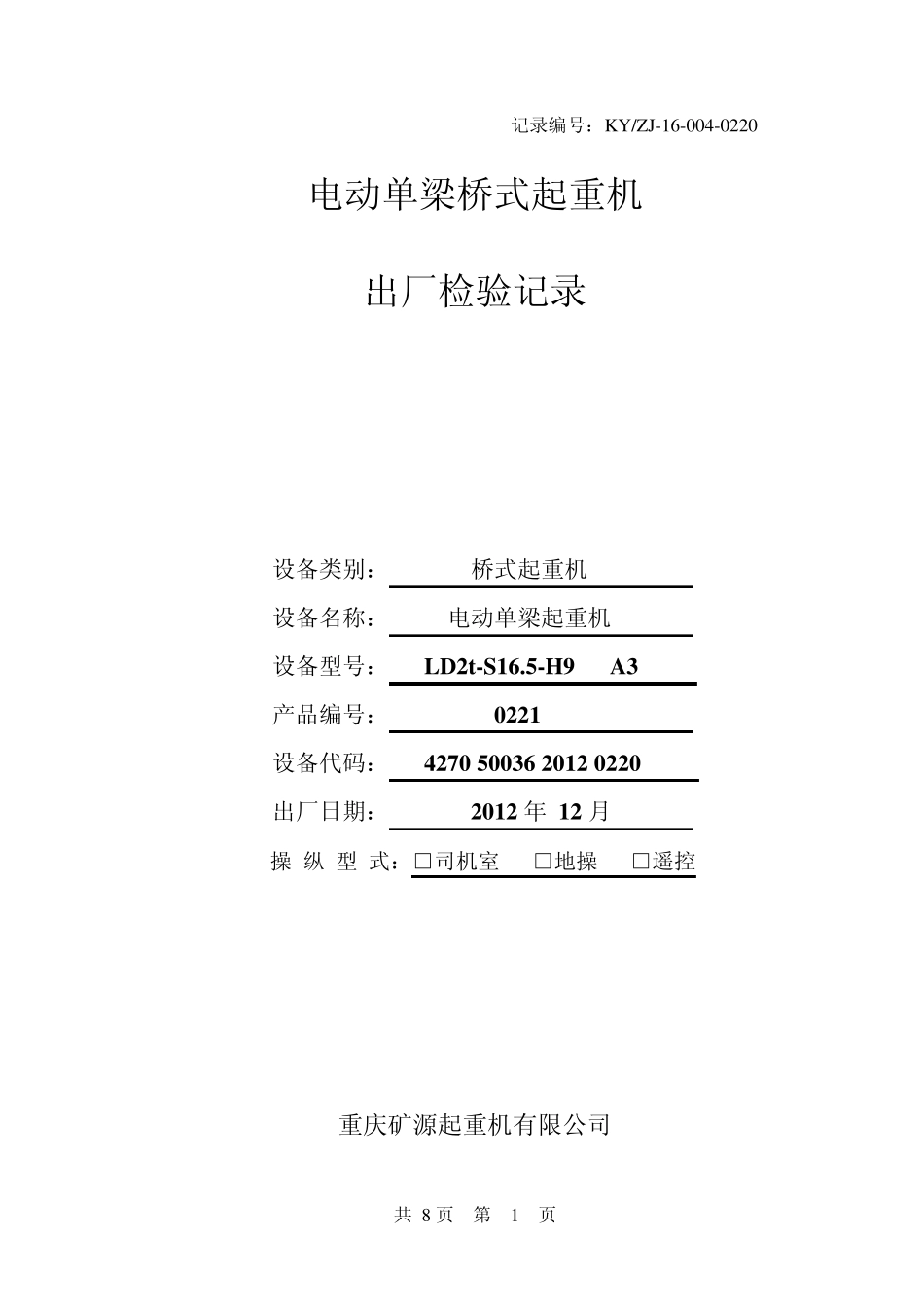

记录编号:KY/ZJ-16-004-0220 电动单梁桥式起重机 出厂检验记录 设备类别: 桥式起重机 设备名称: 电动单梁起重机 设备型号: LD2t-S16.5-H9 A3 产品编号: 0221 设备代码: 4270 50036 2012 0220 出厂日期: 2012 年 12 月 操 纵 型 式:□司机室 □地操 □遥控 重庆矿源起重机有限公司 共 8 页 第 1 页 一、产 品 技 术 特 性Product technical characteristics 桥式起重机(除架机)Bridge crane (other than airplane) 主要参数和用途The main parameters and uses 额定起重量 2 t 跨度 16.5 m 整机工作级别 A3 起升高度 9 m 大车基距 2.5 m 小车基距 / m 下降深度 / 主钩左右极限位置 1.31/0.841m 最大轮压 37 KN 整机重量 3.238t 防爆等级 / 整机功率 5 KW 用途 吊 重 物 主要结构型式Main Structure Type 主要结构型式 箱形梁 防爆型式 / 操作方式 地操 吊具型式 吊钩 工作机构主要特性Main character of working mechanism 起升机构 Hoisting mechanism 倍率 / 起升速度 8 m/min 工作级别 M3 相应最大起重量 2 t 电机型号/数量 ZD131-4×1 功率 3KW(1380r/min) 制动器型号/数量 / 制动力矩 / N.m 减速机型号 / 传动比 113.3 卷筒直径 Φ 300 mm 定滑轮直径 / mm 钢丝绳型号 D-6X37+1-11-200-I-右 大/小车轮直径 / mm 主要参数和用途Main parameters and Usage 大车运行 机构 Crane traveling mechanism 速度 20 m/min 工作级别 M3 电机型号/数量 ZDY121-4/0.8×2 功率 0.8 KW(1380r/min) 制动器型号/数量 / 制动力矩 / N.m 减速机型号 LDA 传动比 58.96 大车车轮踏面直径 Φ 270mm 适应轨道 P24 小车运行 机构 Trolley traveling mechanism 速度 20 m/min 工作级别 M3 电机型号/数量 ZDY112-4/0.4×2 功率/转速 0.4KW(1380r/min) 制动器型号/数量 / 制动力矩 / N.m 减速机型号 723 型跑车变速箱 传动比 30.5 小车车轮踏面直径 r Φ 120mm 适应轨道 I20a-63c 适用工作环境 Work environment 电源 Power 电压 380V 风压 Pressure 非工作风压 / 频率 50Hz 工作风压 / 环境温度 -20℃~+40℃ 吊钩部位辐射温度 / 依据标准 Based on standards 设计标准 GB/T3811-2008 整机制造标准 GB/T14405-...
