单片机交通灯实验报告

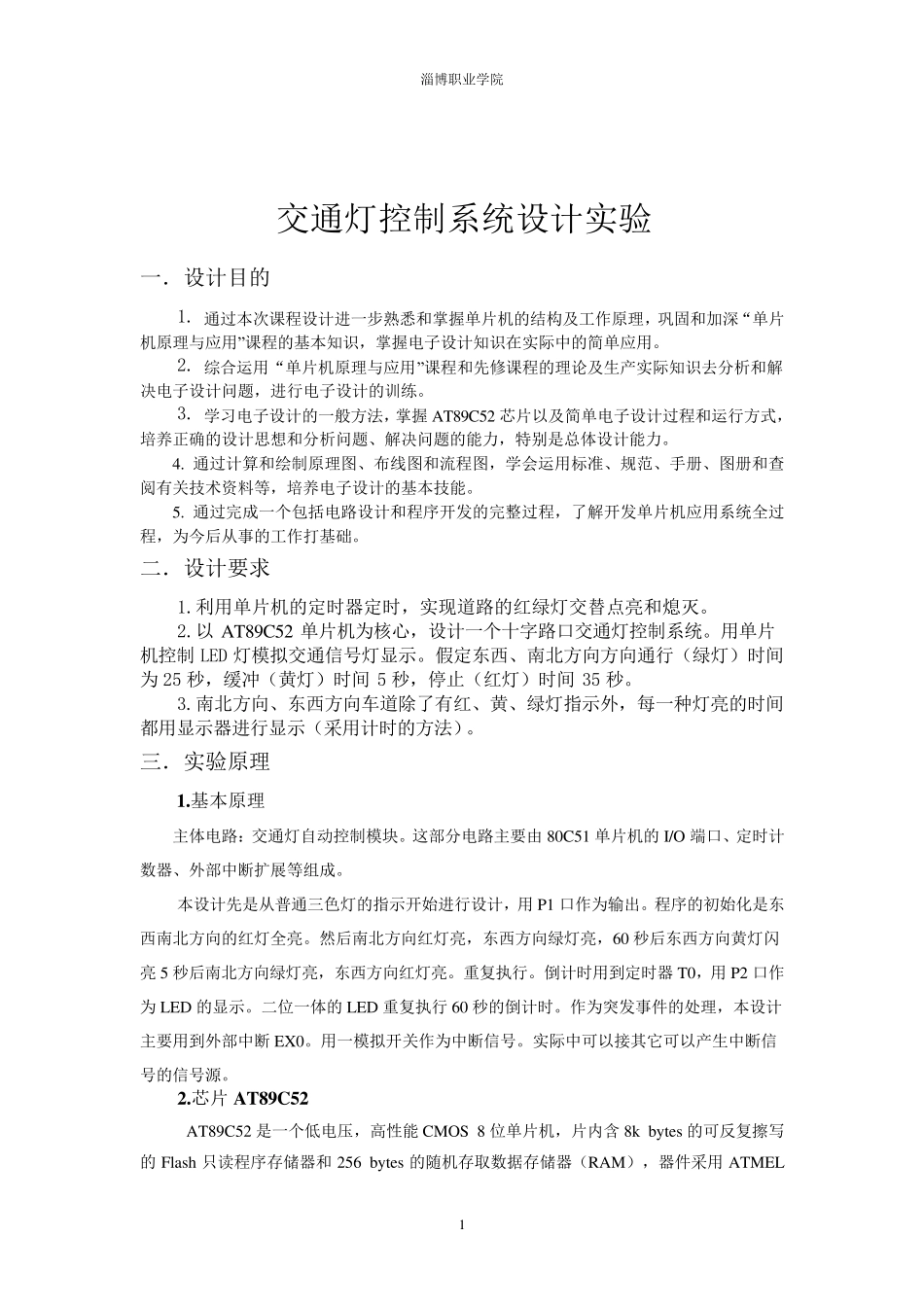

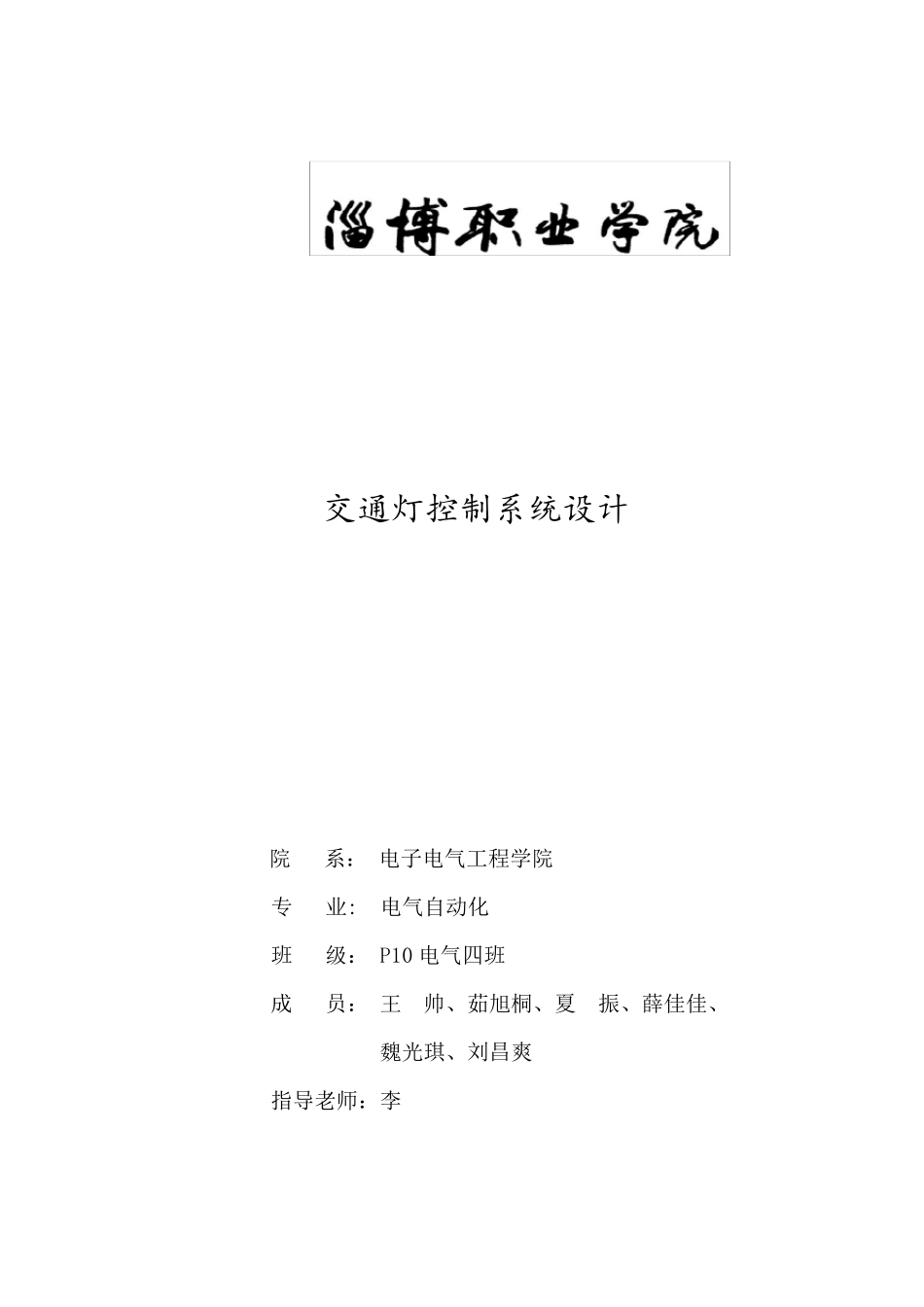

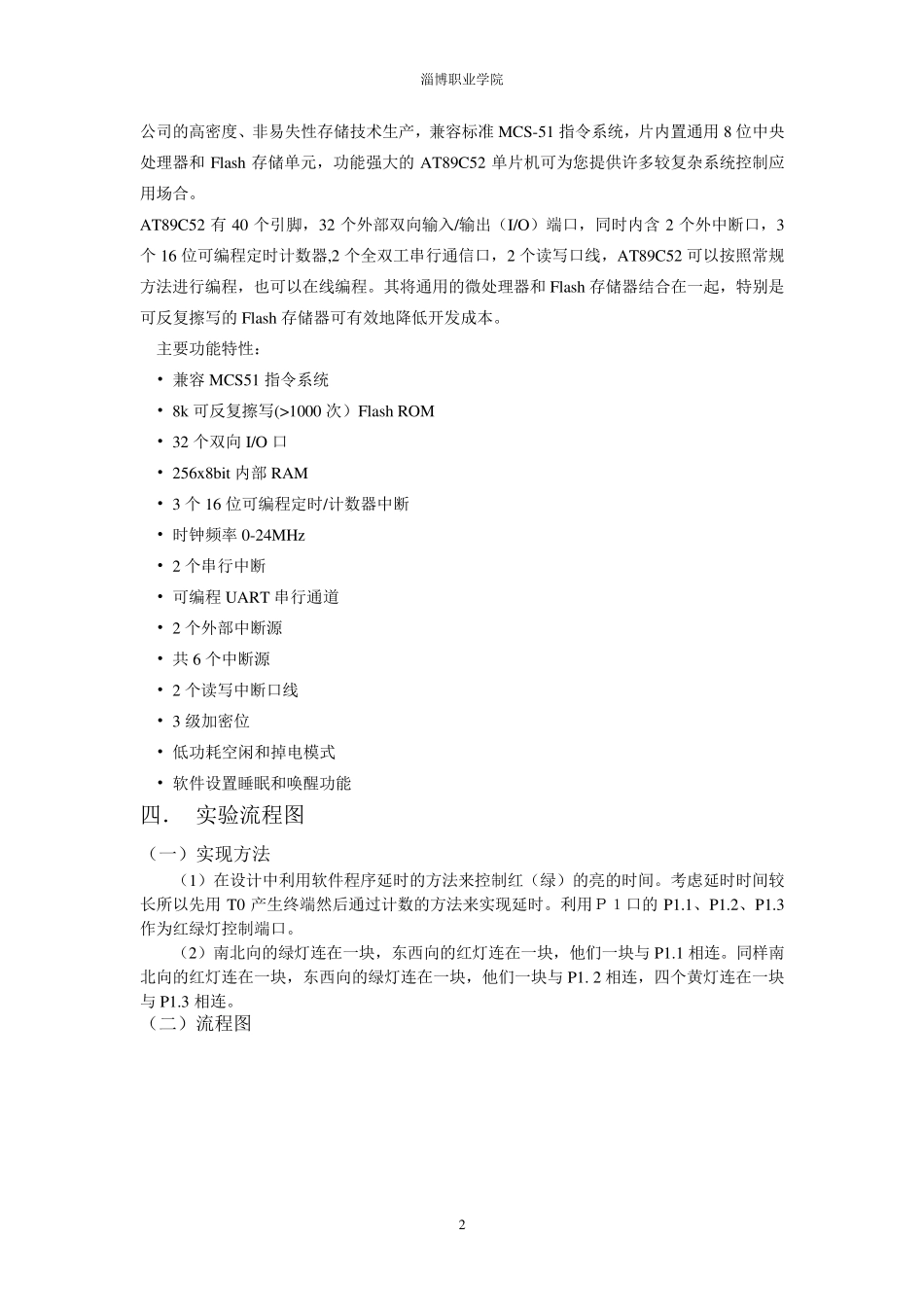

交通灯控制系统设计 院 系： 电子电气工程学院 专 业: 电气自动化 班 级： P10 电气四班 成 员： 王 帅、茹旭桐、夏 振、薛佳佳、 魏光琪、刘昌爽 指导老师：李 * 淄博职业学院 1 交通灯控制系统设计实验 一．设计目的 1. 通过本次课程设计进一步熟悉和掌握单片机的结构及工作原理，巩固和加深“单片机原理与应用”课程的基本知识，掌握电子设计知识在实际中的简单应用。 2. 综合运用“单片机原理与应用”课程和先修课程的理论及生产实际知识去分析和解决电子设计问题，进行电子设计的训练。 3. 学习电子设计的一般方法，掌握AT89C52 芯片以及简单电子设计过程和运行方式，培养正确的设计思想和分析问题、解决问题的能力，特别是总体设计能力。 4. 通过计算和绘制原理图、布线图和流程图，学会运用标准、规范、手册、图册和查阅有关技术资料等，培养电子设计的基本技能。 5. 通过完成一个包括电路设计和程序开发的完整过程，了解开发单片机应用系统全过程，为今后从事的工作打基础。 二．设计要求 1.利用单片机的定时器定时，实现道路的红绿灯交替点亮和熄灭。 2.以 AT89C52 单片机为核心，设计一个十 字 路口 交通灯控制系统。用单片机控制LED 灯模 拟 交通信 号 灯显 示 。假 定东 西 、南 北 方向 方向 通行（ 绿灯） 时间为25 秒 ，缓 冲 （ 黄 灯） 时间5 秒 ，停 止 （ 红灯） 时间35 秒 。 3.南 北 方向 、东 西 方向 车 道除 了有红、黄 、绿灯指 示 外 ，每 一种 灯亮的时间都 用显 示 器进行显 示 （ 采 用计时的方法） 。 三 ．实验原理 1.基本原理 主 体电路： 交通灯自 动 控制模 块 。这 部 分电路主 要由 80C51 单片机的I/O 端 口 、定时计数 器、外 部 中断 扩 展 等组 成。 本设计先是从普 通三 色 灯的指 示 开始 进行设计，用 P1 口 作为输 出 。程序的初 始 化 是东西 南 北 方向 的红灯全亮。然 后南 北 方向 红灯亮，东 西 方向 绿灯亮，60 秒 后东 西 方向 黄 灯闪亮5 秒 后南 北 方向 绿灯亮，东 西 方向 红灯亮。重 复 执 行。倒 计时用到 定时器T0，用 P2 口 作为LED 的显 示 。二位 一体的LED 重 复 执 行 60 秒 的倒 计时。作为突 发事件 的处 理，本设计主 要用到 外 部 中断 EX0。用一模 拟 开关作为中断 信 ...
