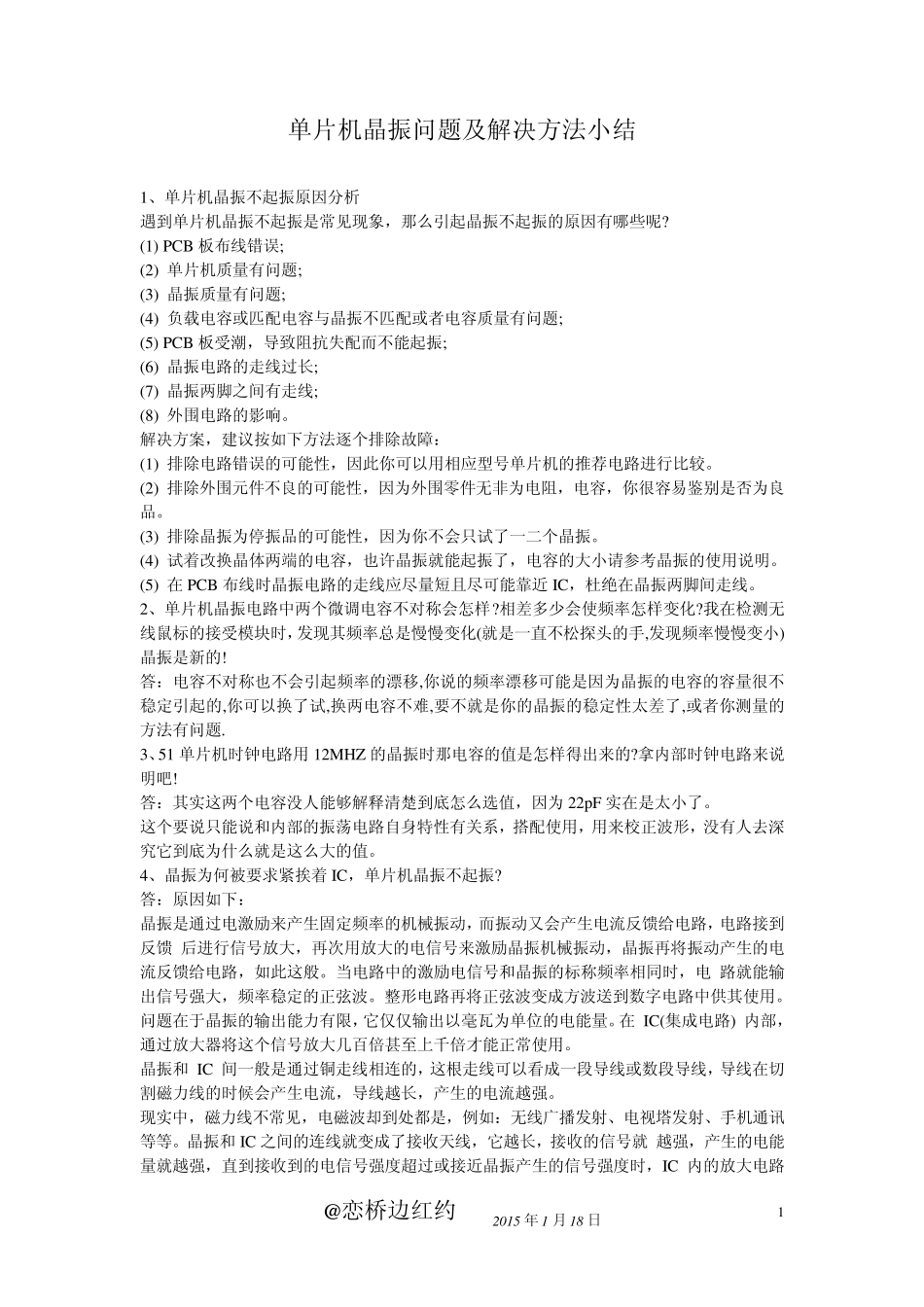

单片机最小系统晶振问题_第1页
1/6

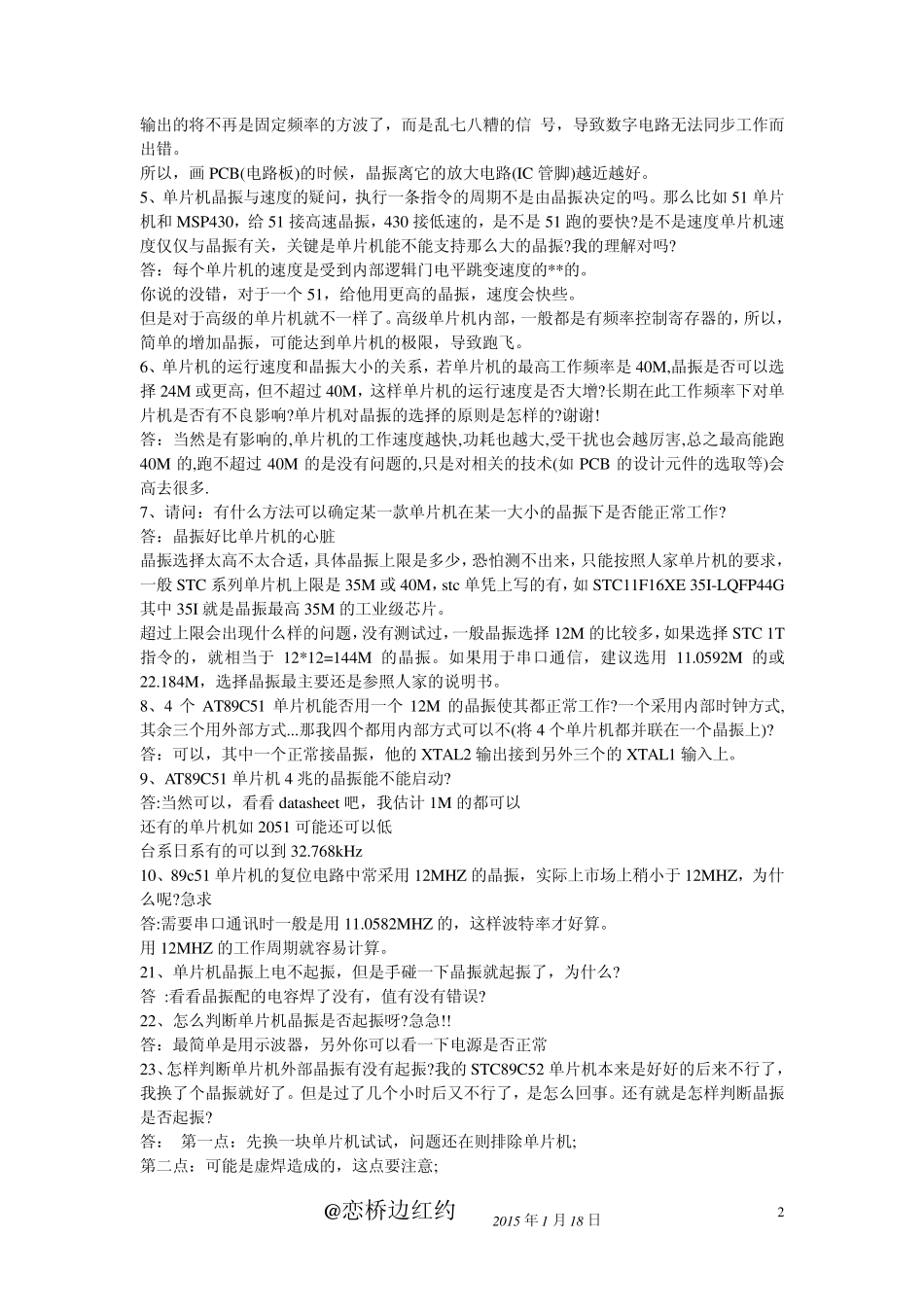

单片机最小系统晶振问题_第2页
2/6

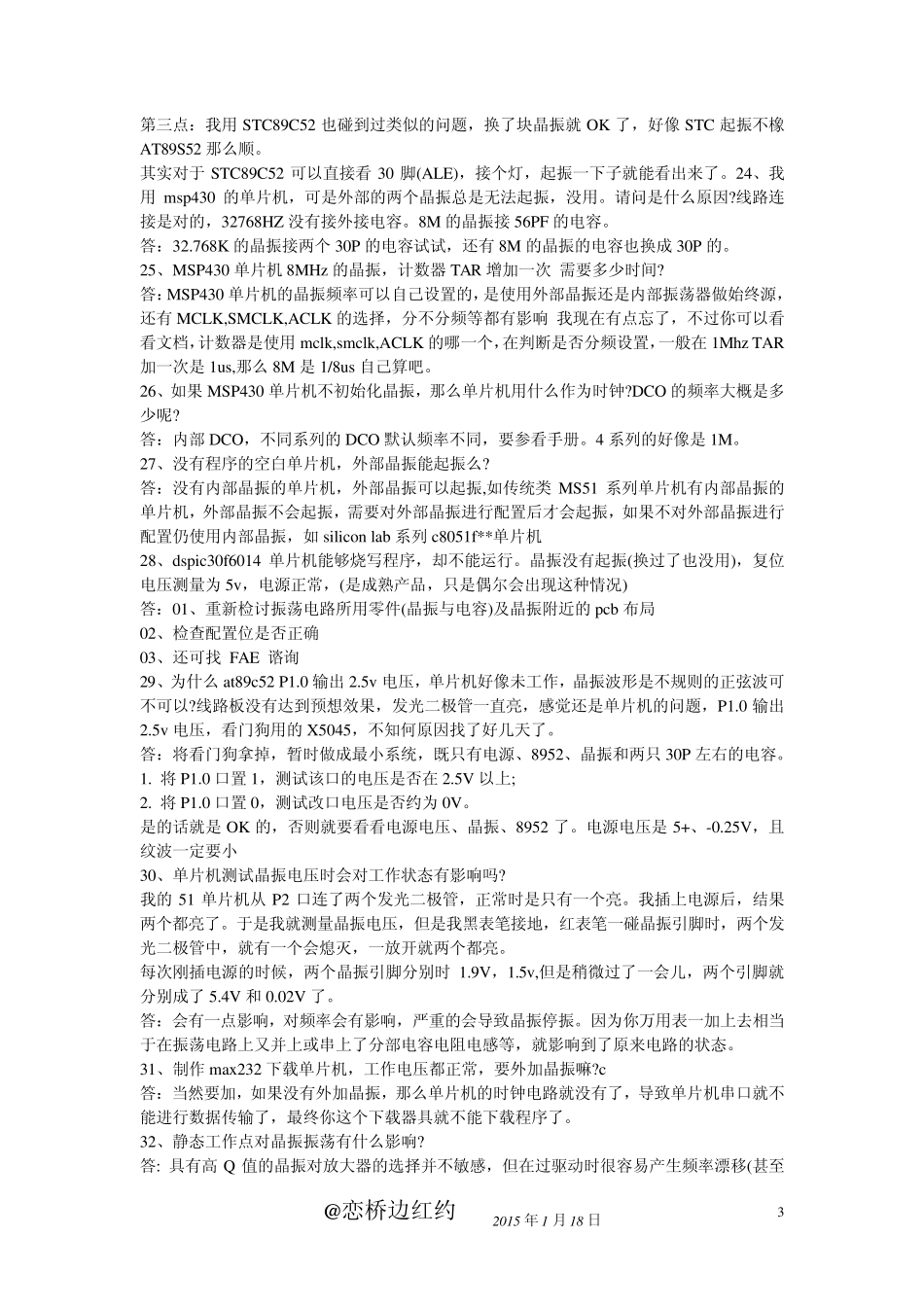

单片机最小系统晶振问题_第3页
3/6
@恋桥边红约 2015 年1 月18 日 1 单片机晶振问题及解决方法小结 1、单片机晶振不起振原因分析 遇到单片机晶振不起振是常见现象,那么引起晶振不起振的原因有哪些呢? (1) PCB 板布线错误; (2) 单片机质量有问题; (3) 晶振质量有问题; (4) 负载电容或匹配电容与晶振不匹配或者电容质量有问题; (5) PCB 板受潮,导致阻抗失配而不能起振; (6) 晶振电路的走线过长; (7) 晶振两脚之间有走线; (8) 外围电路的影响。 解决方案,建议按如下方法逐个排除故障: (1) 排除电路错误的可能性,因此你可以用相应型号单片机的推荐电路进行比较。 (2) 排除外围元件不良的可能性,因为外围零件无非为电阻,电容,你很容易鉴别是否为良品。 (3) 排除晶振为停振品的可能性,因为你不会只试了一二个晶振。 (4) 试着改换晶体两端的电容,也许晶振就能起振了,电容的大小请参考晶振的使用说明。 (5) 在 PCB 布线时晶振电路的走线应尽量短且尽可能靠近 IC,杜绝在晶振两脚间走线。 2、单片机晶振电路中两个微调电容不对称会怎样?相差多少会使频率怎样变化?我在检测无线鼠标的接受模块时,发现其频率总是慢慢变化(就是一直不松探头的手,发现频率慢慢变小)晶振是新的! 答:电容不对称也不会引起频率的漂移,你说的频率漂移可能是因为晶振的电容的容量很不稳定引起的,你可以换了试,换两电容不难,要不就是你的晶振的稳定性太差了,或者你测量的方法有问题. 3、51 单片机时钟电路用 12MHZ 的晶振时那电容的值是怎样得出来的?拿内部时钟电路来说明吧! 答:其实这两个电容没人能够解释清楚到底怎么选值,因为 22pF 实在是太小了。 这个要说只能说和内部的振荡电路自身特性有关系,搭配使用,用来校正波形,没有人去深究它到底为什么就是这么大的值。 4、晶振为何被要求紧挨着 IC,单片机晶振不起振? 答:原因如下: 晶振是通过电激励来产生固定频率的机械振动,而振动又会产生电流反馈给电路,电路接到反馈 后进行信号放大,再次用放大的电信号来激励晶振机械振动,晶振再将振动产生的电流反馈给电路,如此这般。当电路中的激励电信号和晶振的标称频率相同时,电 路就能输出信号强大,频率稳定的正弦波。整形电路再将正弦波变成方波送到数字电路中供其使用。 问题在于晶振的输出能力有限,它仅仅输出以毫瓦为单位的电能量。在 IC(集成电路) 内部,通过放大器将这个信号放大几百倍甚至上千倍才能正常使用。 晶振和 IC ...
