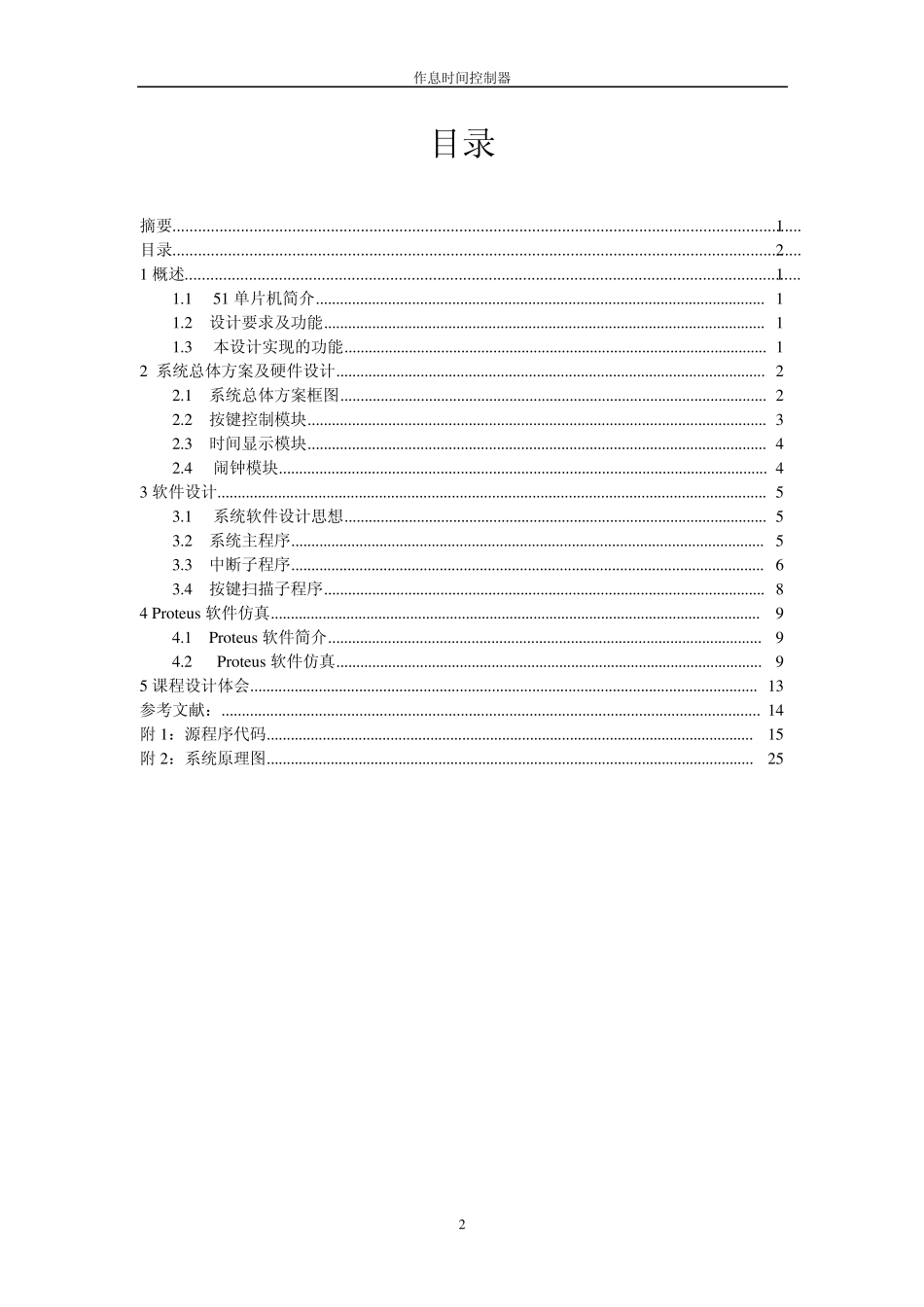

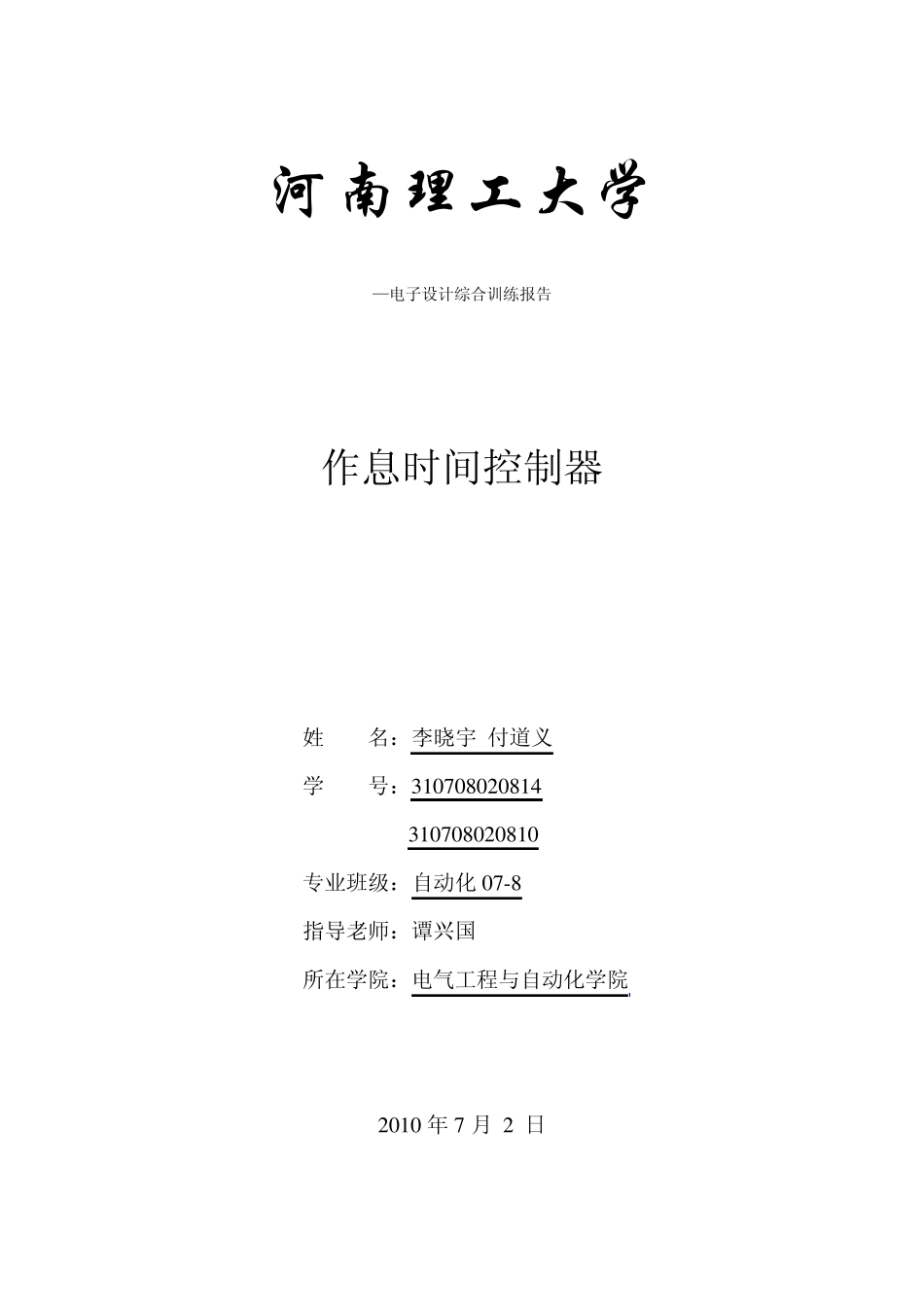

河南理工大学 —电子设计综合训练报告 作息时间控制器 姓 名：李晓宇 付道义 学 号：3 1 0 7 0 8 0 2 0 8 1 4 3 1 0 7 0 8 0 2 0 8 1 0 专业班级：自动化 0 7 -8 指导老师：谭兴国 所在学院：电气工程与自动化学院 2 0 1 0 年 7 月 2 日 作息时间控制器 摘要 本设计是作息时间控制器，由单片机最小系统、按键模块、数码管显示模块、闹钟模块组成。采用单片机AT89S52 与12MHZ 晶振相连；通过按键K1、K2、K3、K4 控制时间的校正、闹钟时间设定；数码管显示模块用来显示时间，显示格式为“时分”，并能够根据需要显示年、月、日，由数码管小数点闪动作为秒计数；闹钟模块进行到时提醒并作出相应动作：发光二极管闪亮，同时播放音乐。 本设计中，利用单片机定时器设计时间计时处理，采用单片机内部的T0 定时器溢出中断来实现，工作在 T1 方式下，定时50 微妙，则连续中断 20 次即为一秒，得到了我们所需时间的最小单位秒，60 秒为一分，60 分为一小时，24 小时为一天，1、3、5、7、8、10、12 月为31 天，4、6、9、11 月为30 天，闰年二月为29 天，非闰年二月为28 天，12 个月为一年。采用这种时间设计思想来进行时间设置。 在整个系统的设计中，单片机的P0 口输出显示信号，P1 口按键输入控制、P2 口用来扫描，为动态显示、P3 口闹钟模块。 该设计用C51 编写程序，由于汇编语言的移植性比较差，而 C 语言则比较灵活。许多子函数都可以直接移植过去。 作息时间控制器 2 目录 摘要................................................................................................................................................... 1 目录................................................................................................................................................... 2 1 概述................................................................................................................................................ 1 1.1 51 单片机简介 ................................................................................................................ 1 1.2 设计要求及功能 ................................................................................................................
