单片机课程设计：八位竞赛抢答器

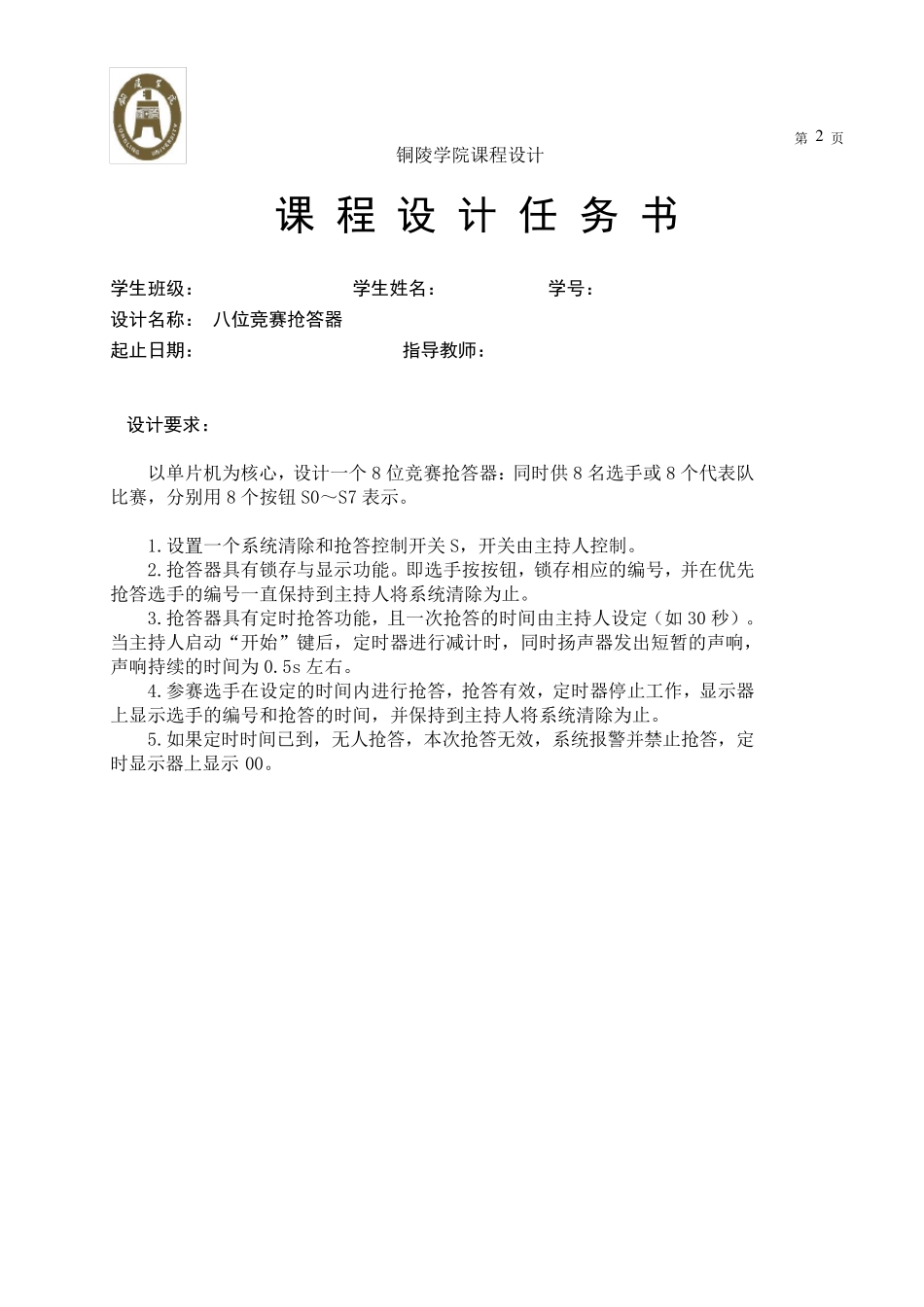

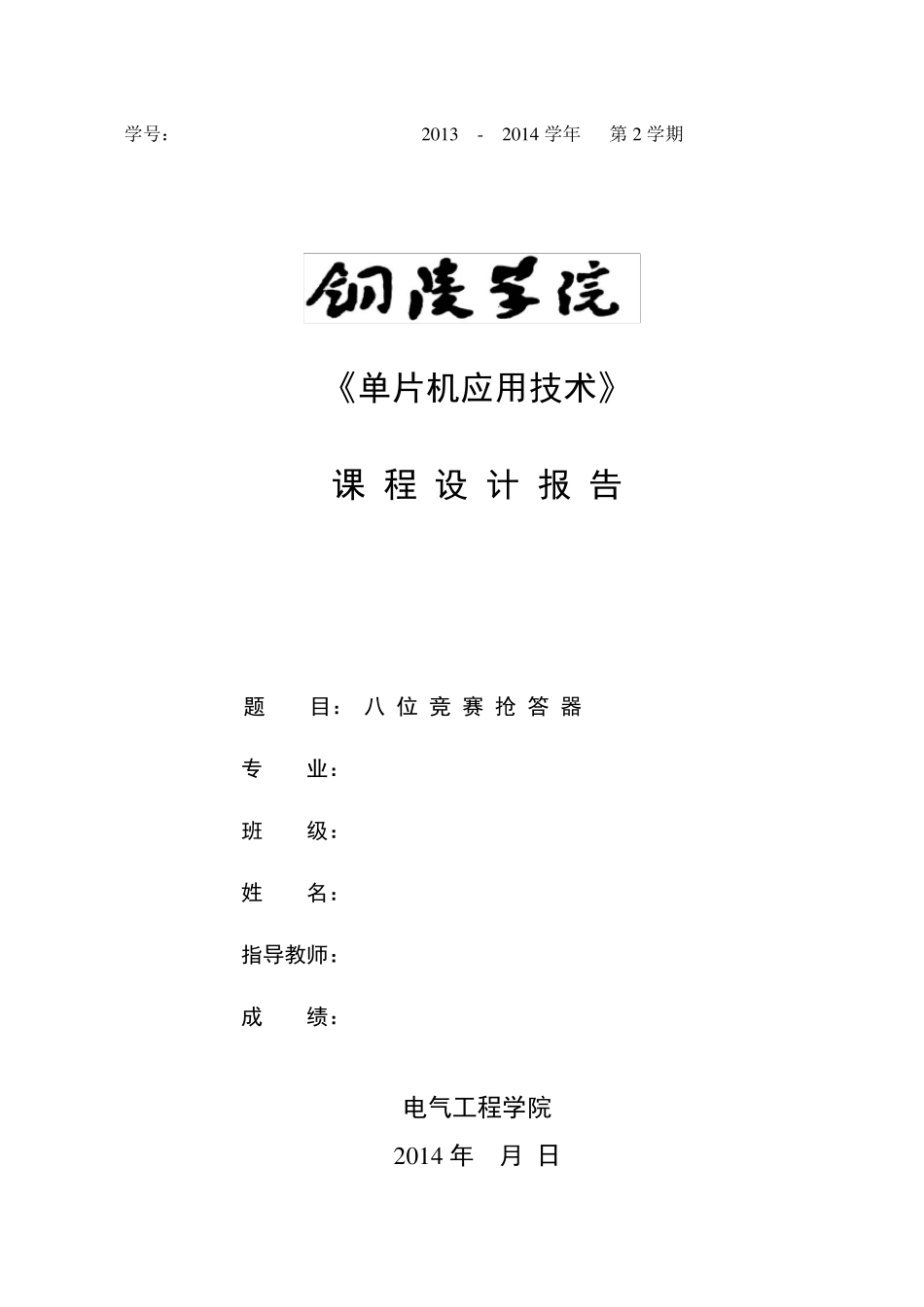

学号： 2 0 1 3 - 2 0 1 4 学年 第 2 学期 《单片机应用技术》 课 程 设 计 报 告 题 目： 八 位 竞 赛 抢 答 器 专 业： 班 级： 姓 名： 指导教师： 成 绩： 电气工程学院 2 0 1 4 年 月 日 铜陵学院课程设计 第 2 页 课 程 设 计 任 务 书 学生班级： 学生姓名： 学号： 设计名称： 八位竞赛抢答器 起止日期： 指导教师： 设计要求： 以单片机为核心，设计一个8 位竞赛抢答器：同时供8 名选手或8 个代表队比赛，分别用8 个按钮S0～S7 表示。 1.设置一个系统清除和抢答控制开关S，开关由主持人控制。 2.抢答器具有锁存与显示功能。即选手按按钮，锁存相应的编号，并在优先抢答选手的编号一直保持到主持人将系统清除为止。 3.抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30 秒）。 当主持人启动“开始”键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间为0.5s 左右。 4.参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。 5.如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。 铜陵学院课程设计 第 3 页 八位竞赛抢答器 摘 要 本设计是以八路抢答为基本理念。考虑到需设定限时回答的功能，利用AT89C51 单片机及外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间。用开关做键盘输出，扬声器发生提示。先进行系统硬件设计，该电路由显示电路，抢答电路，晶振电路等部分组成，然后进行系统软件设计，进行软件的仿真，这次课程设计不仅能锻炼我们的动手能力，而且能够培养我们对问题的思考能力以及对知识的进一步了解。 关键词：AT89C51；抢答器；计时；报警 铜陵学院课程设计 第 4 页 目 录 第1 章 系统总体设计 ............................................................................................... 5 1.1 八位竞赛抢答器的工作原理 ....................................................................... 5 1.2 八位竞赛抢答器的总体框图 ..................................................................... 5 第2 章 系统硬件的设计 .......
