单相三线_三相四线_三相五线接线图

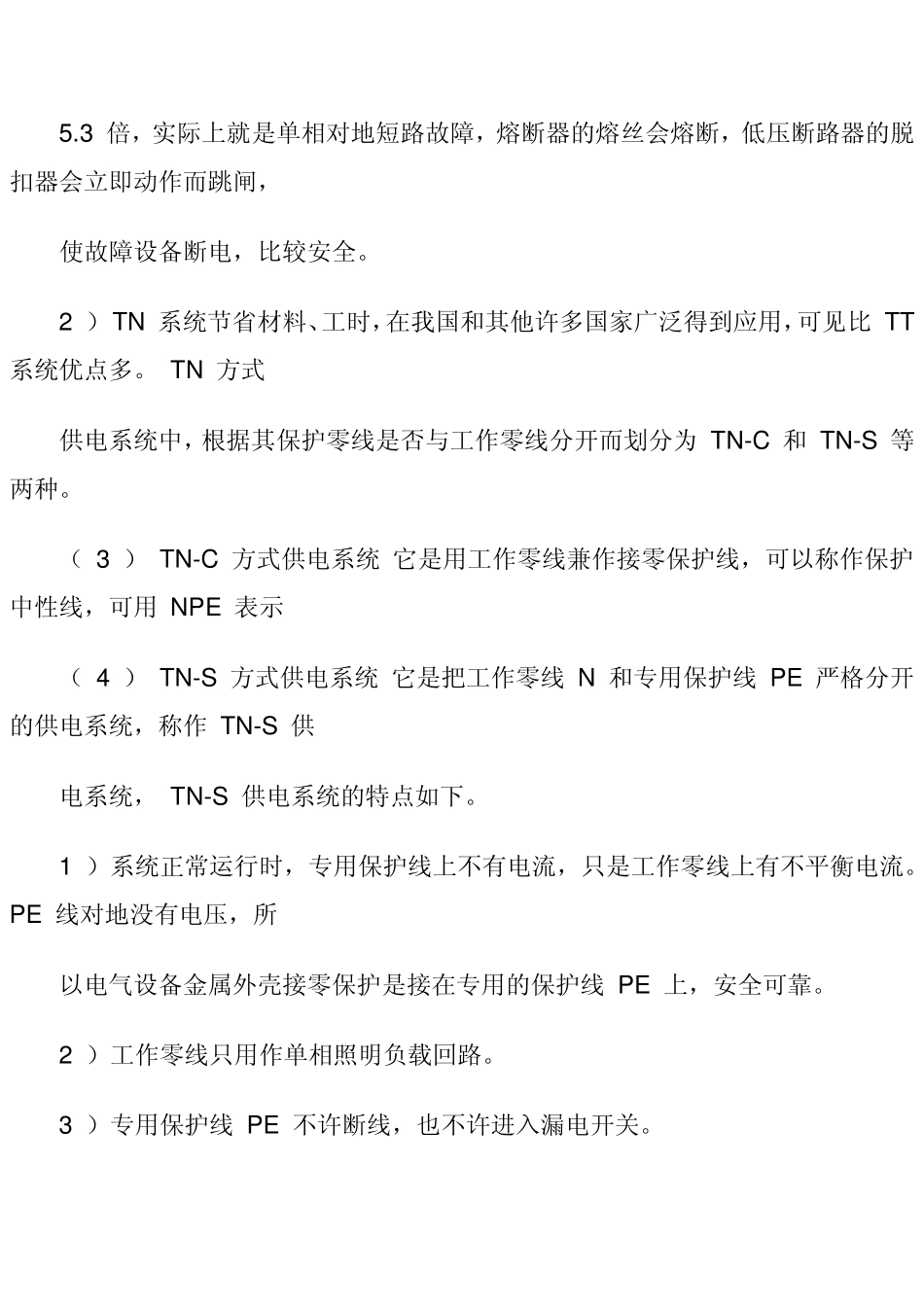

单相就是220V 电压 三相就是380V 电压 单相双线----------1 根火线 1 根零线 单相三线----------1 根火线 1 根零线+1 根地线 三相四线----------3 根相线 1 根零线 三相五线----------3 根相线 1 根零线+1 根地线 单相三线 三相就是工厂电路也可称工程电路，它根据场合需要有3 线，4 线和5 线几种方式： 三线----------3 根火线（没有零线N 和接地线PE） 四线----------3 根火线+1 根零线N （TN-C 系统） 五线----------3 根火线+1 根零线N+1 根接地线PE （TN-S 系统） TN 方式供电系统 这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统 ，用 TN 表示。它的特点如下。 1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是 TT 系统的 5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸， 使故障设备断电，比较安全。 2 ） TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比 TT 系统优点多。 TN 方式 供电系统中，根据其保护零线是否与工作零线分开而划分为 TN-C 和 TN-S 等两种。 （ 3 ） TN-C 方式供电系统 它是用工作零线兼作接零保护线，可以称作保护中性线，可用 NPE 表示 （ 4 ） TN-S 方式供电系统 它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作 TN-S 供 电系统， TN-S 供电系统的特点如下。 1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。 PE 线对地没有电压，所 以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。 2 ）工作零线只用作单相照明负载回路。 3 ）专用保护线 PE 不许断线，也不许进入漏电开关。 4 ）干线上使用漏电保护器，工作零线不得有重复接地，而 PE 线有重复接地，但是不经过漏电保护器， 所以 TN-S 系统供电干线上也可以安装漏电保护器。 5 ） TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工工前的“三通 一平” （电通、水通、路通和地平——必须采用 TN-S 方式供电系统。 （ 5 ） TN-C-S 方式供电系统 在建筑施工临时供电中，如果前部分是 TN-C 方式供电，而施工规范规定 施工现场必须采用 TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出 PE 线，...
