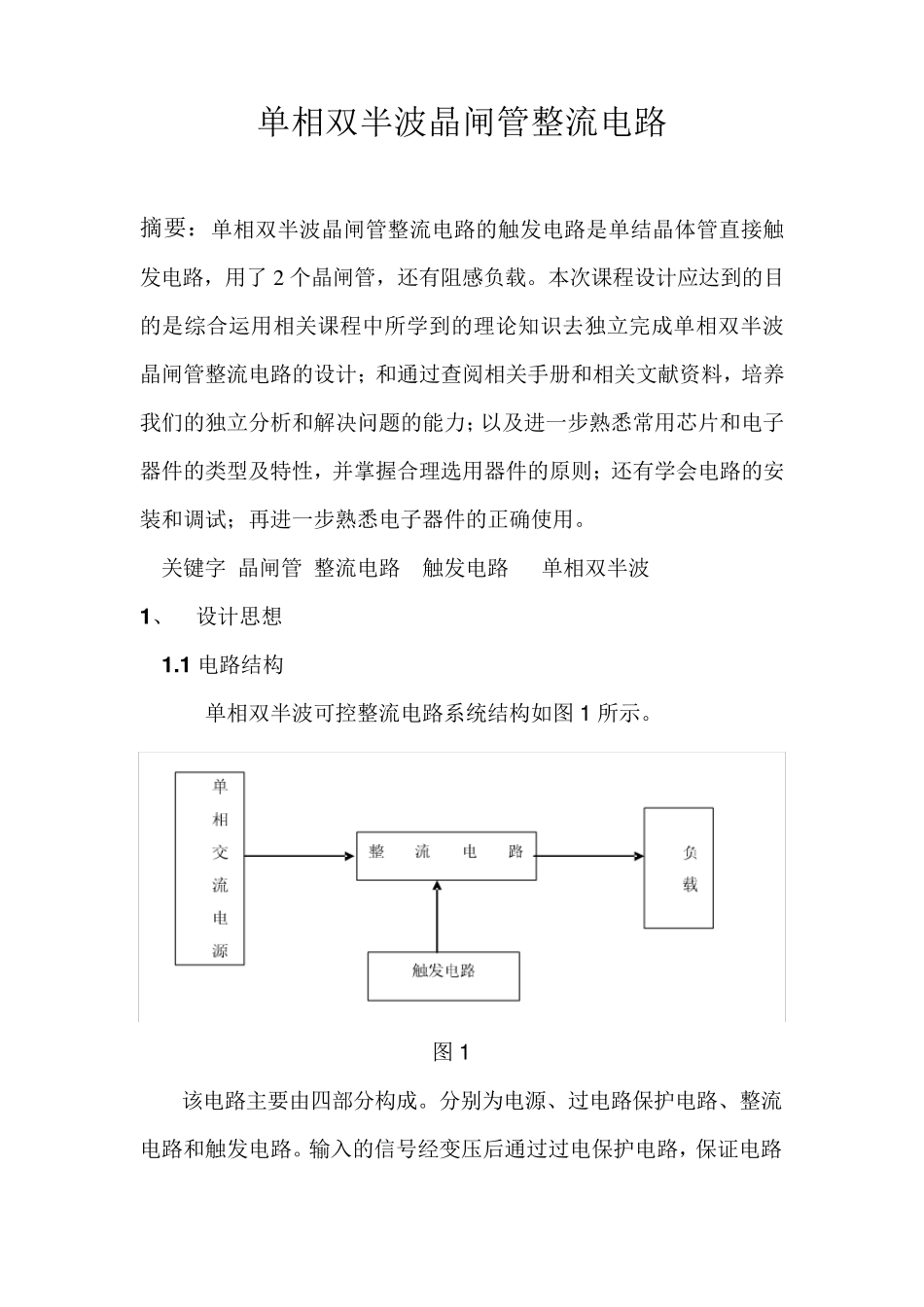

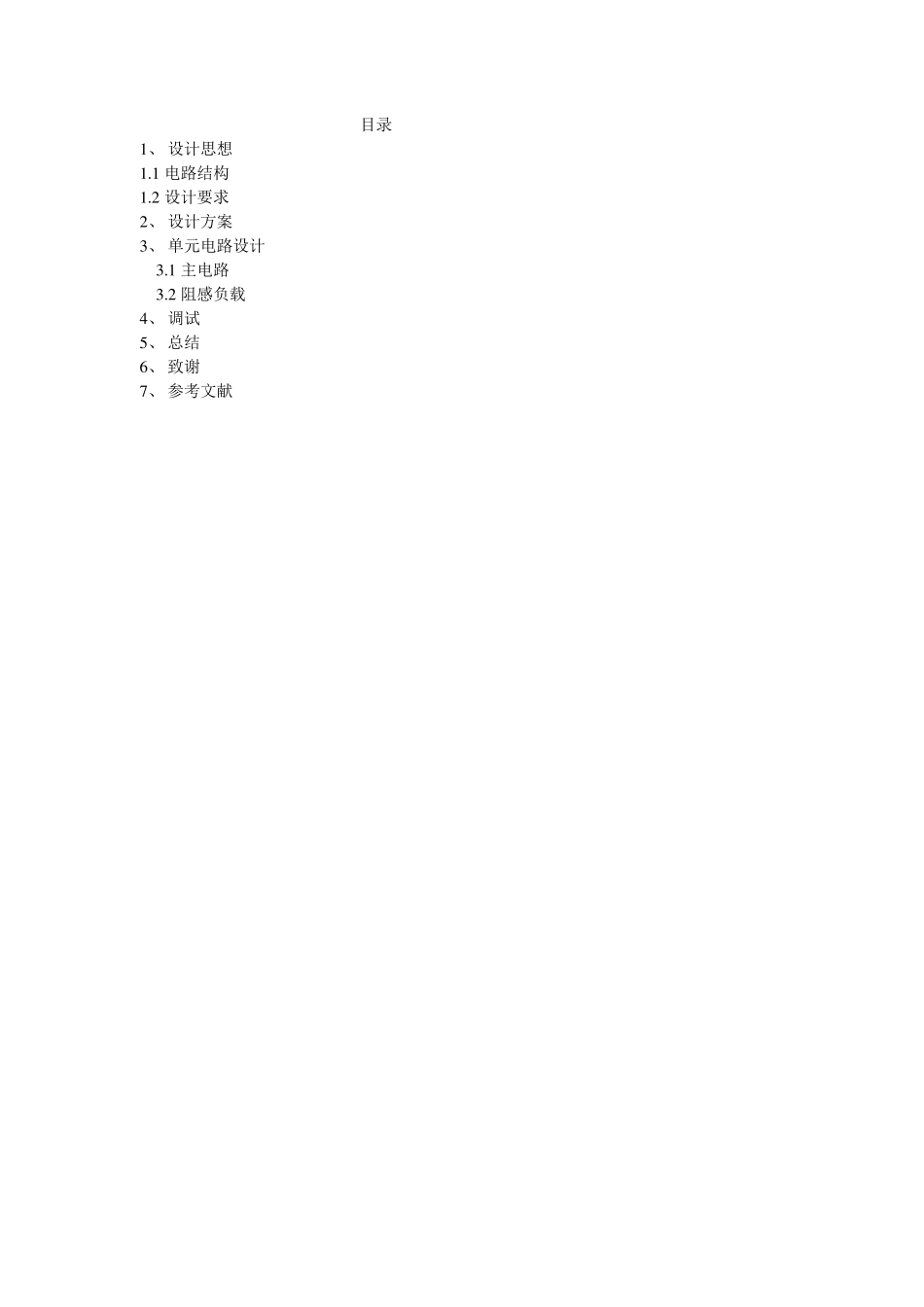

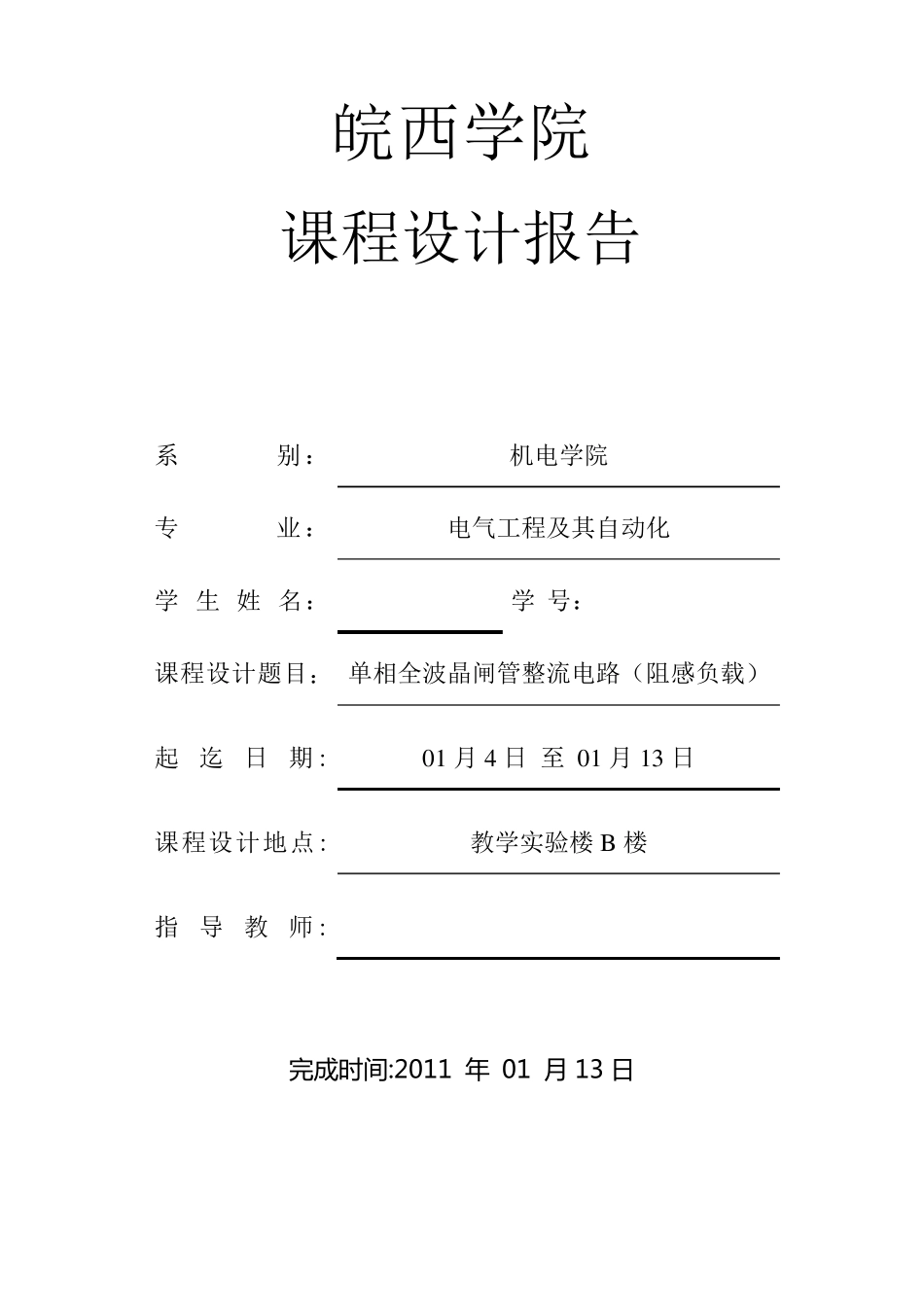

皖西学院 课程设计报告 系 别： 机电学院 专 业： 电气工程及其自动化 学 生 姓 名： 学 号： 课程设计题目： 单相全波晶闸管整流电路（阻感负载） 起 迄 日 期 : 01 月 4 日 至 01 月 13 日 课程设计地点: 教学实验楼 B 楼 指 导 教 师 : 完成时间:2011 年 01 月 13 日 目录 1 、 设计思想 1 .1 电路结构 1 .2 设计要求 2 、 设计方案 3 、 单元电路设计 3 .1 主电路 3 .2 阻感负载 4 、 调试 5 、 总结 6 、 致谢 7 、 参考文献 单相双半波晶闸管整流电路 摘要：单相双半波晶闸管整流电路的触发电路是单结晶体管直接触发电路，用了2 个晶闸管，还有阻感负载。本次课程设计应达到的目的是综合运用相关课程中所学到的理论知识去独立完成单相双半波晶闸管整流电路的设计；和通过查阅相关手册和相关文献资料，培养我们的独立分析和解决问题的能力；以及进一步熟悉常用芯片和电子器件的类型及特性，并掌握合理选用器件的原则；还有学会电路的安装和调试；再进一步熟悉电子器件的正确使用。 关键字 晶闸管 整流电路 触发电路 单相双半波 1 、 设计思想 1 .1 电路结构 单相双半波可控整流电路系统结构如图 1 所示。 图 1 该电路主要由四部分构成。分别为电源、过电路保护电路、整流电路和触发电路。输入的信号经变压后通过过电保护电路，保证电路 出现过载或者短路故障时，不至于伤害到晶闸管和负载。然后将经变压和保护后的信号输入整流电路中。整流电路中的晶闸管在触发信号的作用下动作，以发挥整流电路的整流作用。 1.2 设计要求 电源电压：交流100v ，频率50Hz ；输出功率500W; 移相范围0°到90°。 2 、设计方案 根据题目的要求，主电路就是单相双半波晶闸管整流电路。 触发电路可以有两种选择。现一一对其原理进行分析： 方案一 单结晶体管直接触发电路的设计主要是利用单结晶体管发射极达到峰值点电压时晶体管由截止区进入负阻区转变为导通状态、以及达谷点电压后又由导通转变成截止状态的特性，加入适当的电阻电容组成驰张振荡电路。其电路如图2 所示。电路接通后，电源经电阻R1 向电容 C 充电，充电时间常数为 R1C，当电容电压达到单结晶体管的峰点电压Up 时，7 结点导通，单结晶体管进入负阻区，电容 C通过7 结点经R1 放电，在R1 上产生脉冲电压Ur1。在放电过程过程中，Uo 按指数曲线下降到谷点电压Ur，单结晶...
