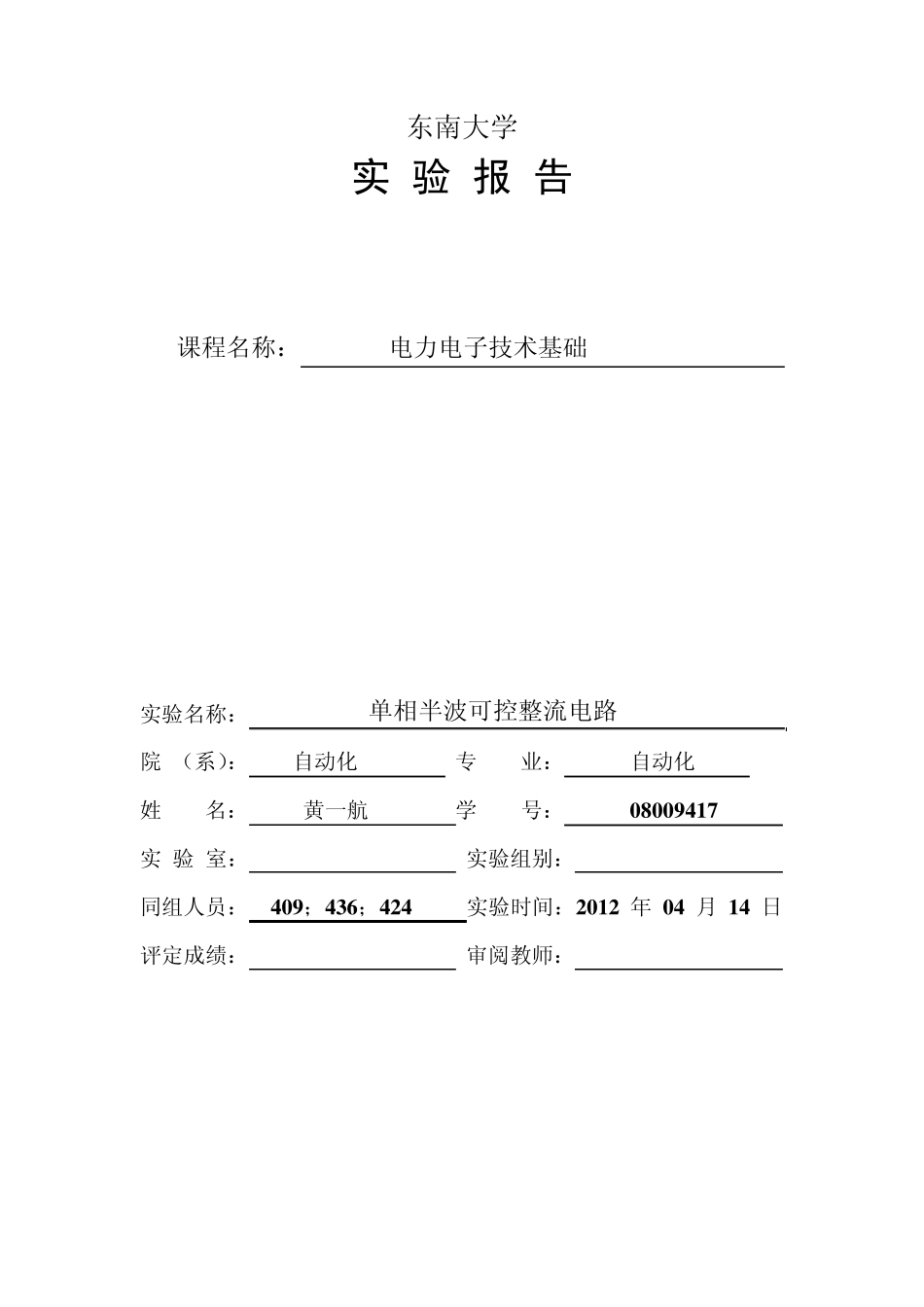

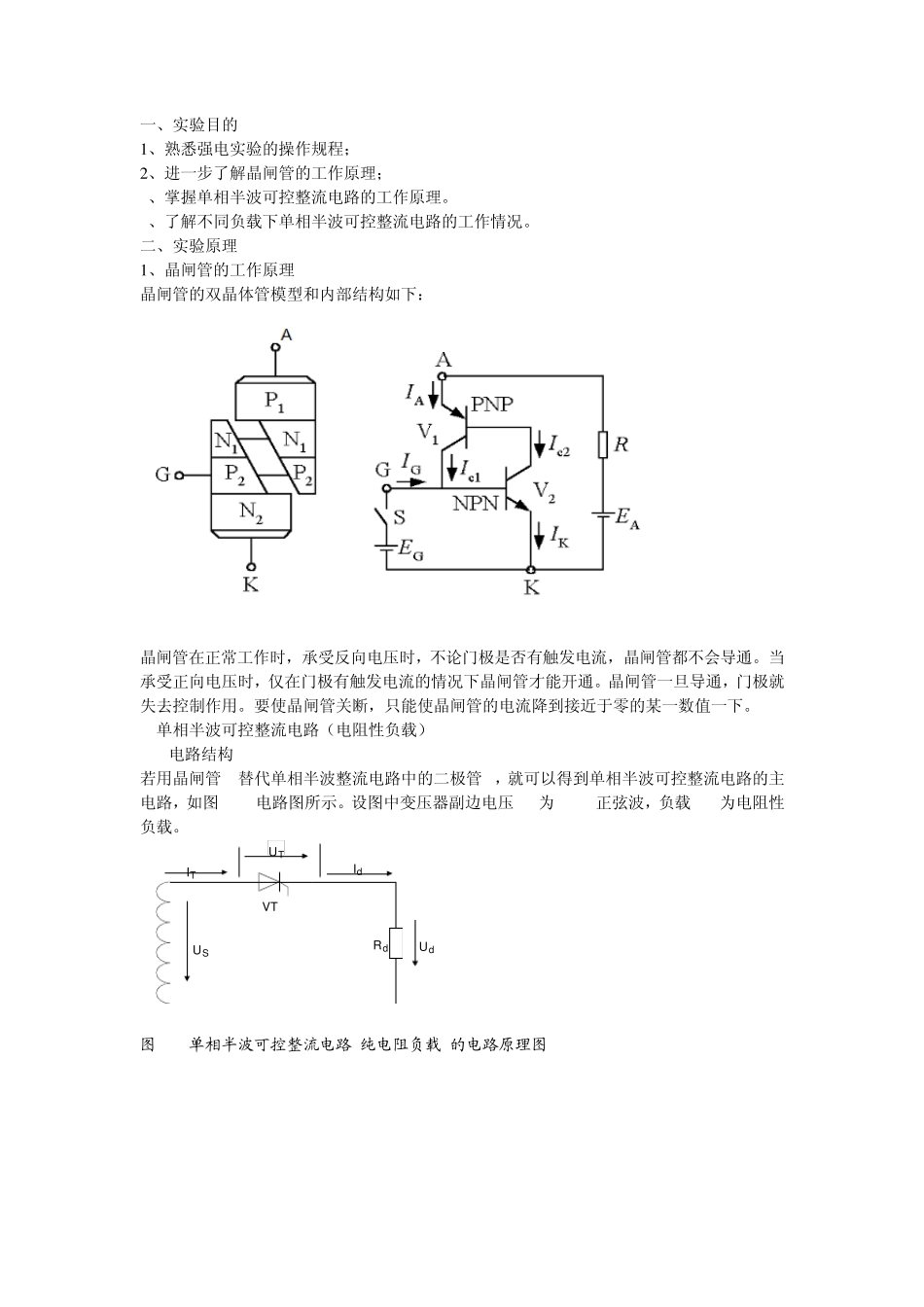

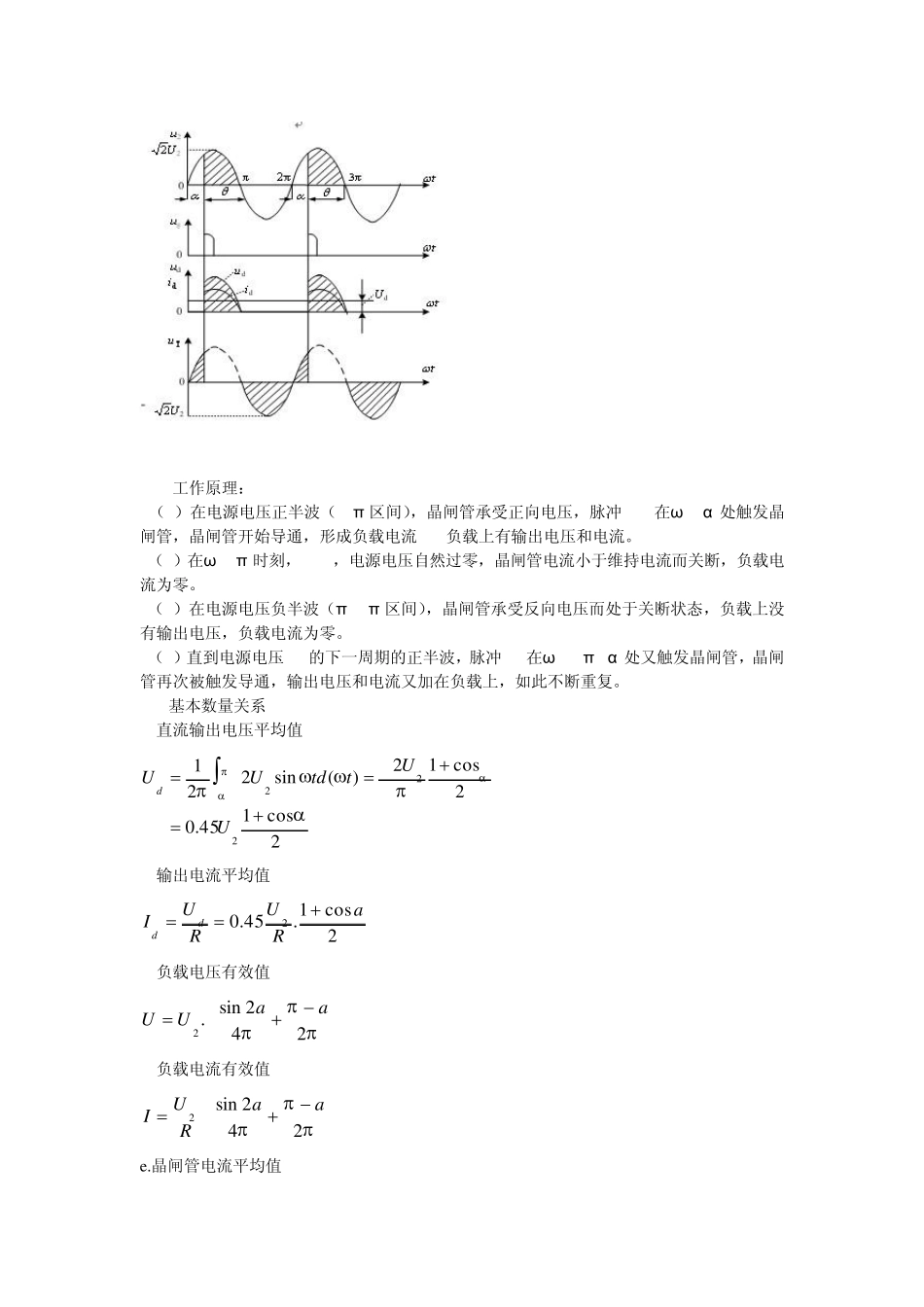

东南大学 实 验 报 告 课程名称： 电力电子技术基础 实验名称： 单相半波可控整流电路 院 （系）： 自动化 专 业： 自动化 姓 名： 黄一航 学 号： 0 8 0 0 9 4 1 7 实 验 室： 实验组别： 同组人员： 4 0 9 ；4 3 6 ；4 2 4 实验时间：2 0 1 2 年 0 4 月 1 4 日 评定成绩： 审阅教师： 一、实验目的 1 、熟悉强电实验的操作规程； 2 、进一步了解晶闸管的工作原理； 3、掌握单相半波可控整流电路的工作原理。 4、了解不同负载下单相半波可控整流电路的工作情况。 二、实验原理 1 、晶闸管的工作原理 晶闸管的双晶体管模型和内部结构如下： 晶闸管在正常工作时，承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。当承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通。晶闸管一旦导通，门极就失去控制作用。要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值一下。 2.单相半波可控整流电路（电阻性负载） 2.1电路结构 若用晶闸管 T替代单相半波整流电路中的二极管 D，就可以得到单相半波可控整流电路的主电路，如图 1-1 电路图所示。设图中变压器副边电压 u2为 50HZ正弦波，负载 RL为电阻性负载。 RdVTUTUSITIdUd 图 1 单相半波可控整流电路(纯电阻负载)的电路原理图 2.2 工作原理： （1）在电源电压正半波（0~π 区间），晶闸管承受正向电压，脉冲uG在ω t=α 处触发晶闸管，晶闸管开始导通，形成负载电流id,负载上有输出电压和电流。 （2）在ω t=π 时刻，u2=0，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为零。 （3）在电源电压负半波（π ~2π 区间），晶闸管承受反向电压而处于关断状态，负载上没有输出电压，负载电流为零。 （4）直到电源电压u2的下一周期的正半波，脉冲uG在ω t=2π +α 处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流又加在负载上，如此不断重复。 2.3基本数量关系 a.直流输出电压平均值 2cos145.02cos12)(sin221222UUtdtUUd b.输出电流平均值 2cos1.45.02aRURUIdd c.负载电压有效值 242sin.2aaUU d.负载电流有效值 242sin2aaRUI e.晶闸管电流平均值 2cos1.45.02aRURUIddT 3.单相半波可控整流电路（阻感性负载） 3.1 电路结构 LRu1u2TiduTuLuRudVT 图2 单相半波可控整流电路...
