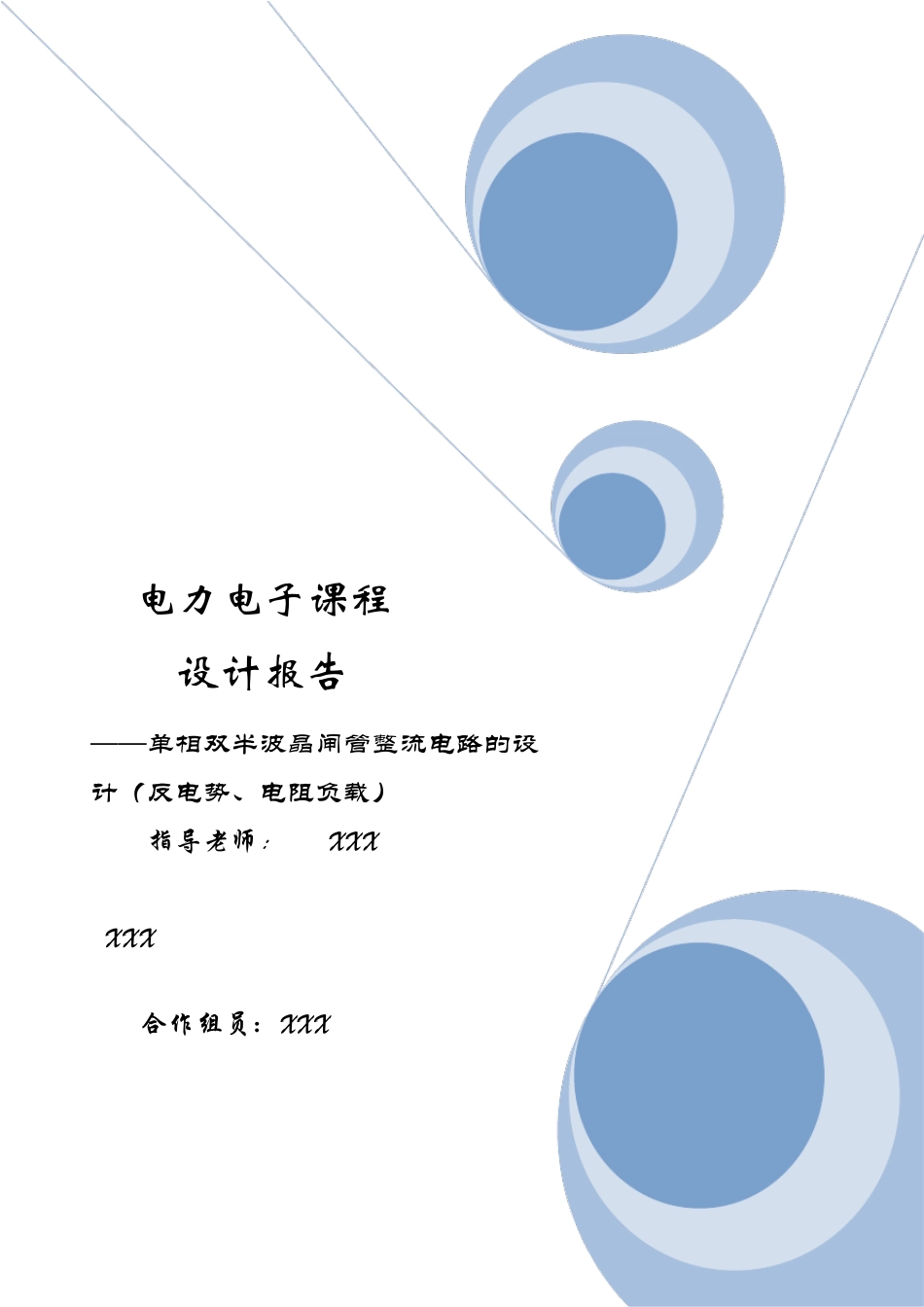

单相双半波晶闸管整流电路的设计设计报告_第1页
1/9

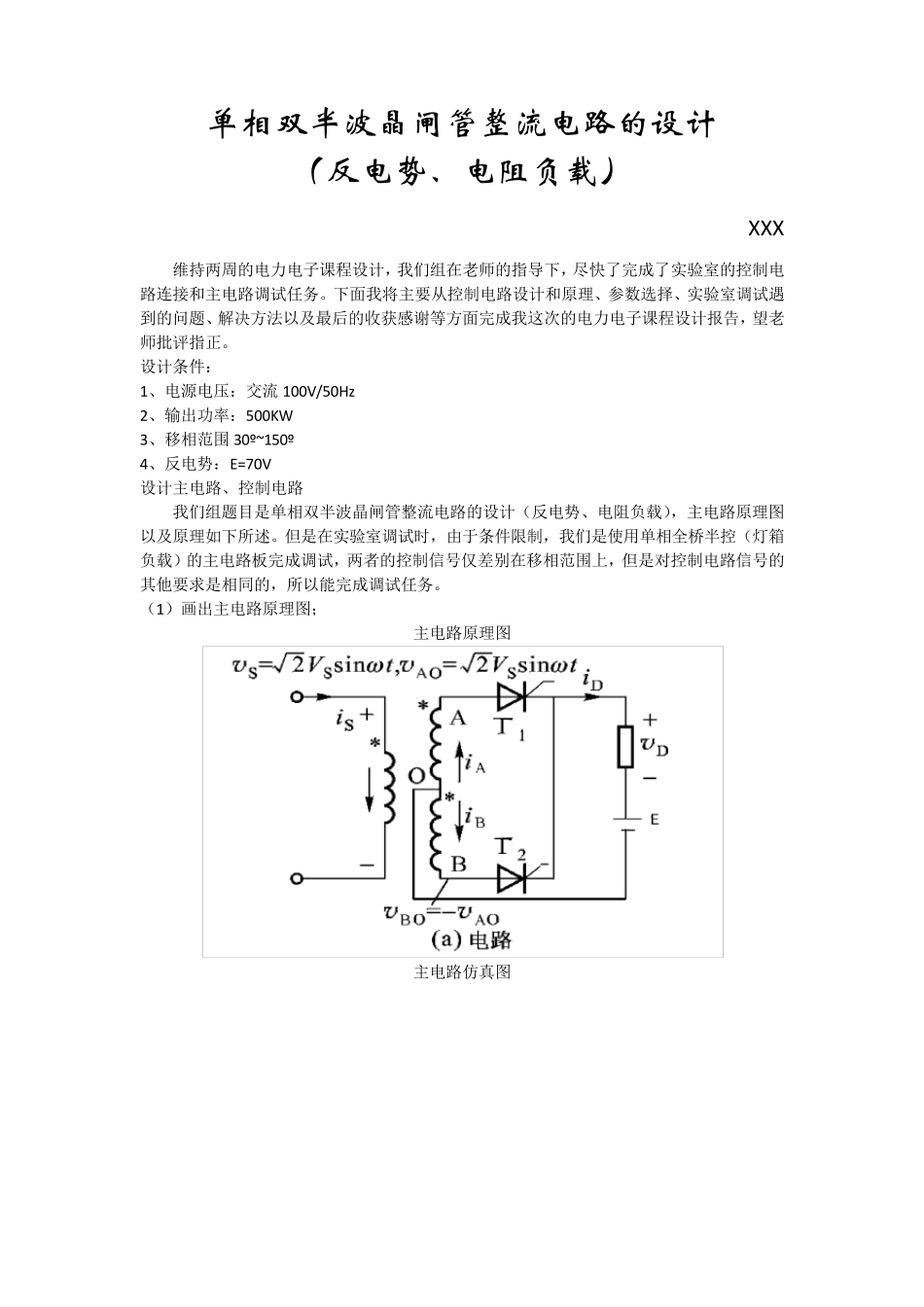

单相双半波晶闸管整流电路的设计设计报告_第2页
2/9
单相双半波晶闸管整流电路的设计设计报告_第3页
3/9
合 作 组 员 : XXX 电 力 电 子 课 程 设 计 报 告 ——单相双半波晶闸管整流电路的设计(反电势、电阻负载) 指 导 老 师 : XXX XXX 单 相 双 半 波 晶 闸 管 整 流 电 路 的 设 计 ( 反 电 势 、 电 阻 负 载 ) XXX 维持两周的电力电子课程设计,我们组在老师的指导下,尽快了完成了实验室的控制电路连接和主电路调试任务。下面我将主要从控制电路设计和原理、参数选择、实验室调试遇到的问题、解决方法以及最后的收获感谢等方面完成我这次的电力电子课程设计报告,望老师批评指正。 设计条件: 1、电源电压:交流 100V/50Hz 2、输出功率:500KW 3、移相范围 30º~150º 4、反电势:E=70V 设计主电路、控制电路 我们组题目是单相双半波晶闸管整流电路的设计(反电势、电阻负载),主电路原理图以及原理如下所述。但是在实验室调试时,由于条件限制,我们是使用单相全桥半控(灯箱负载)的主电路板完成调试,两者的控制信号仅差别在移相范围上,但是对控制电路信号的其他要求是相同的,所以能完成调试任务。 (1)画出主电路原理图; 主电路原理图 主电路仿真图 (2)主电路工作原理的说明、主电路元器件参数的计算 工作原理: 根据上图中变压器所标的同名端,当变压器原边输入的交流电压极性为上正下负时,副边标有同名端的极性为正,由此可知晶闸管T1 承受正向电压,若在控制角为α时触发 T1,T1 满足触发条件立即导通,这期间 T2 因承受反向电压而截止。电流通过副边上半绕组、T1、Rd 和中性抽头流通,将电源电压的正半波加到负载上。在电源电压的负半周期,副边的非同名端极性为正,同样仍在α角处触发 T2,T2 由于承受正向电压而导通,由于加在T1 上为负压而使其截止。此时通路为由副边下半绕组、T2、Rd 和中性抽头构成,电源电压负半波反向后加到负载 Rd 上。可知:在|u2|>E 时,才有晶闸管承受正电压,有导通的可能。导通之后, ud=u2,直至|u2|=E,id 即降至 0 使得晶闸管关断,此后 ud=E。与电阻负载时相比,晶闸管提前了电角度 δ 停止导电,δ 称为停止导电角。当 > δ 时,SCR 从  时刻开始导通;当 < δ 时, SCR 从 δ 时刻开始导通。因此,反电势负载要求触发脉冲有足够的宽度。 电量计算(反电势负载) 最小起始导电角100414.170arcsinU2Earcsinδ2 得 δ=29.76º<30º  >  时 )...
