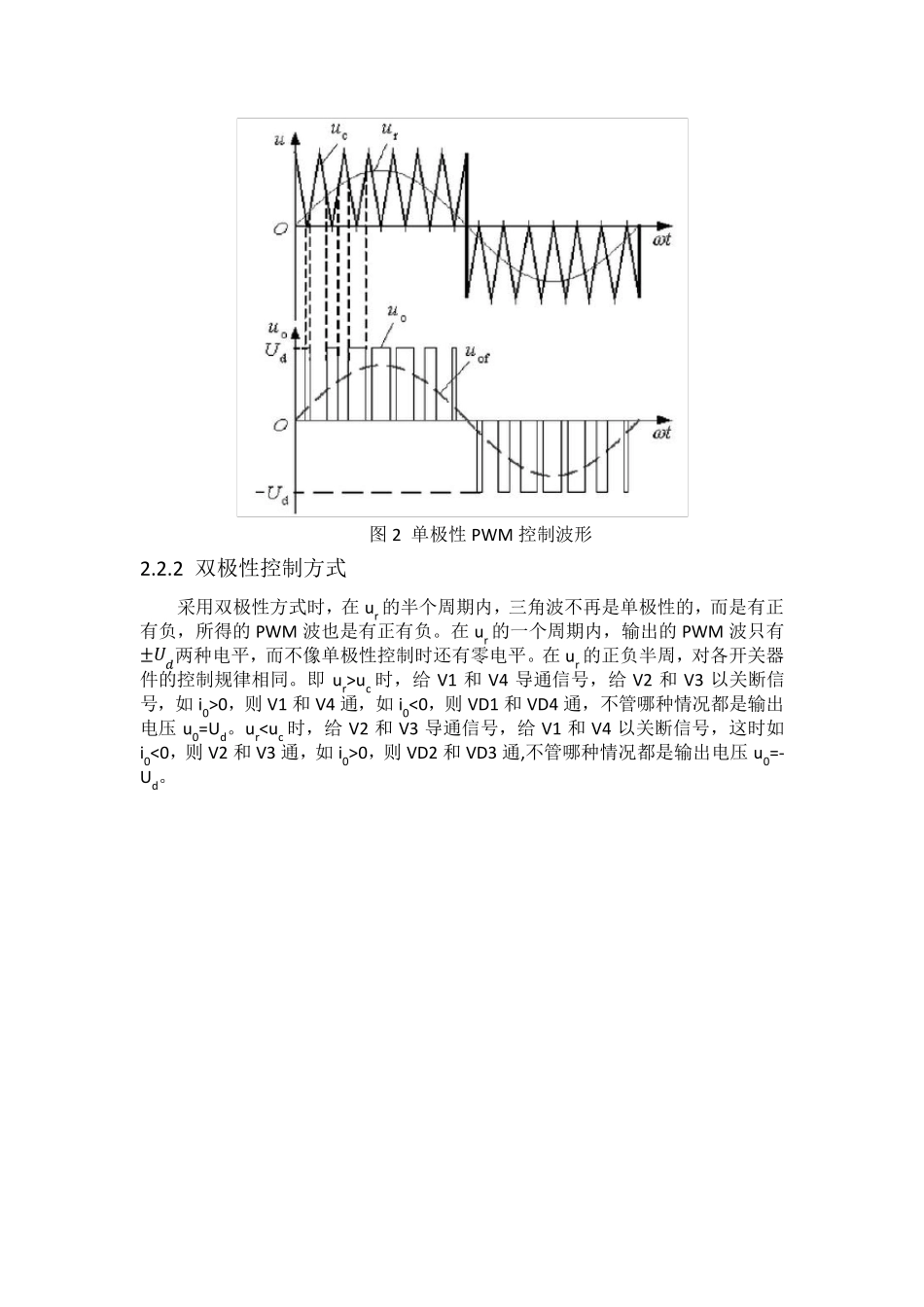

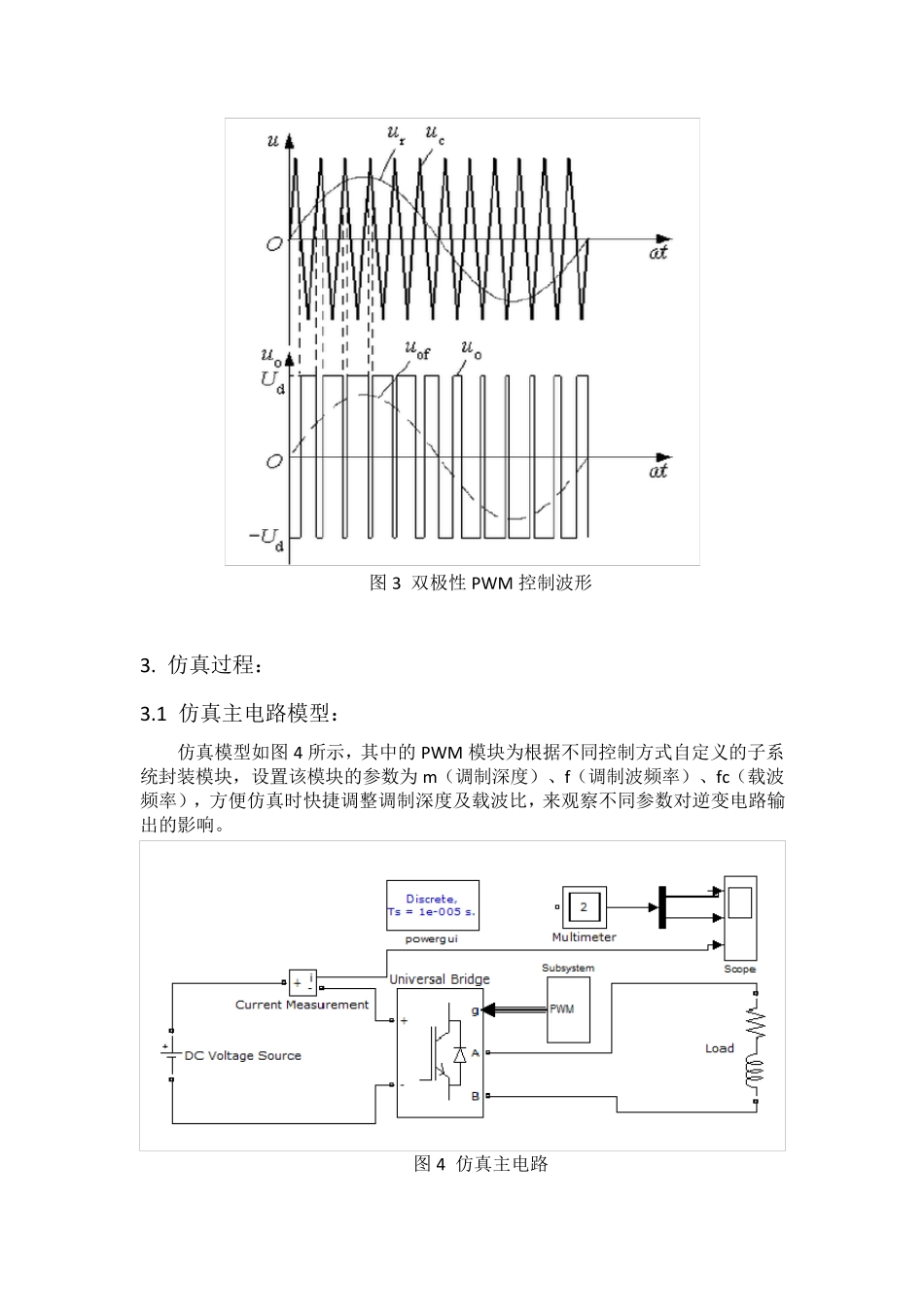

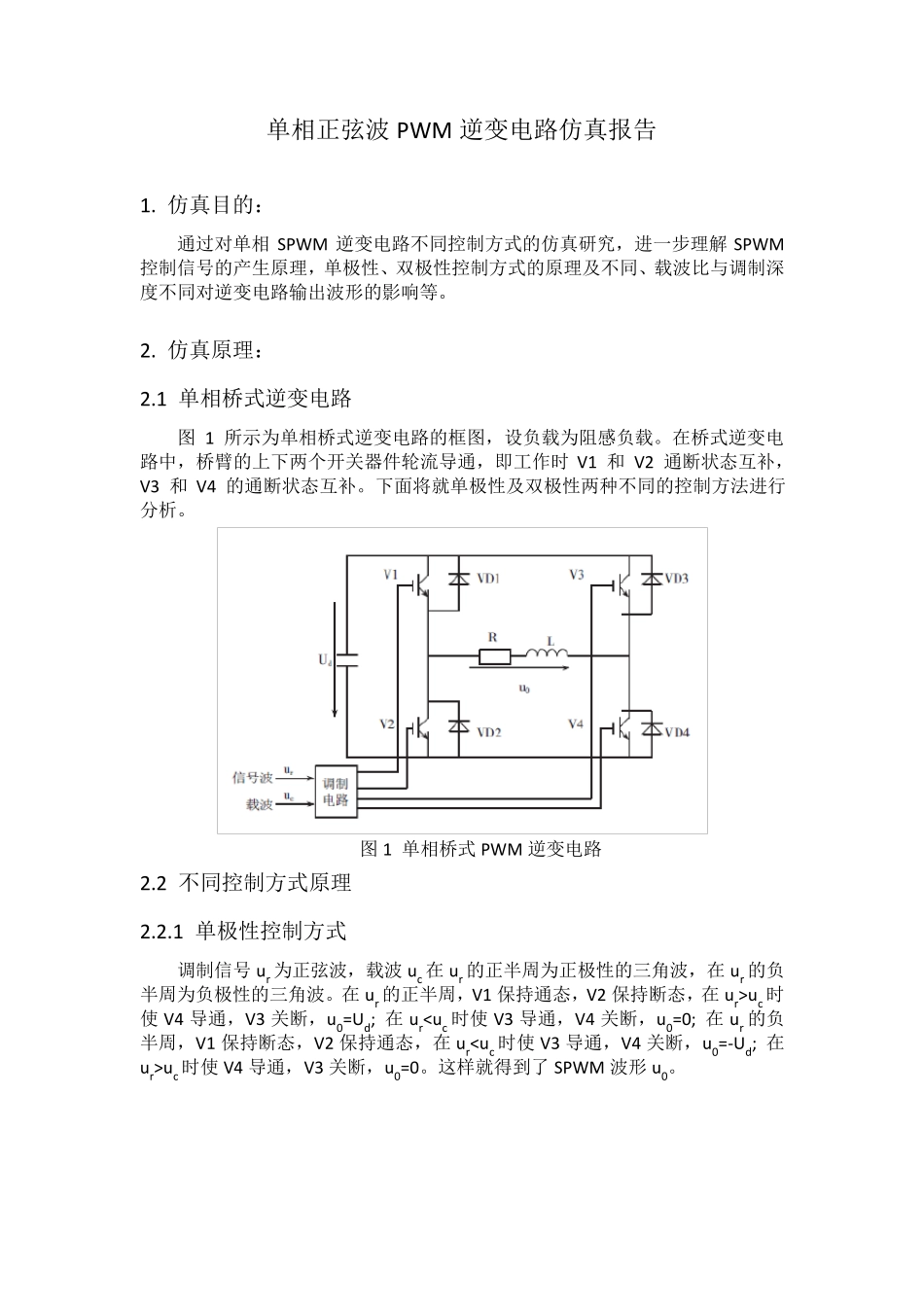

单相正弦波PWM 逆变电路仿真报告 1. 仿真目的： 通过对单相SPWM 逆变电路不同控制方式的仿真研究，进一步理解SPWM控制信号的产生原理，单极性、双极性控制方式的原理及不同、载波比与调制深度不同对逆变电路输出波形的影响等。 2. 仿真原理： 2.1 单相桥式逆变电路 图 1 所示为单相桥式逆变电路的框图，设负载为阻感负载。在桥式逆变电路中，桥臂的上下两个开关器件轮流导通，即工作时 V1 和 V2 通断状态互补，V3 和 V4 的通断状态互补。下面将就单极性及双极性两种不同的控制方法进行分析。 图 1 单相桥式PWM 逆变电路 2.2 不同控制方式原理 2.2.1 单极性控制方式 调制信号u r 为正弦波，载波u c 在 u r 的正半周为正极性的三角波，在 u r 的负半周为负极性的三角波。在 u r 的正半周，V1 保持通态，V2 保持断态，在 u r>u c 时使 V4 导通，V3 关断，u 0=Ud; 在 u ru c 时使 V4 导通，V3 关断，u 0=0。这样就得到了 SPWM 波形 u 0。 图2 单极性PWM 控制波形 2.2.2 双极性控制方式 采用双极性方式时，在u r 的半个周期内，三角波不再是单极性的，而是有正有负，所得的PWM 波也是有正有负。在u r 的一个周期内，输出的PWM 波只有±ᵄᵅ两种电平，而不像单极性控制时还有零电平。在u r 的正负半周，对各开关器件的控制规律相同。即 u r>u c 时，给 V1 和 V4 导通信号，给 V2 和 V3 以关断信号，如 i0>0，则 V1 和 V4 通，如 i0<0，则 VD1 和 VD4 通，不管哪种情况都是输出电压 u 0=Ud。u r0，则 VD2 和 VD3 通,不管哪种情况都是输出电压 u 0=-Ud。 图3 双极性PWM 控制波形 3. 仿真过程： 3.1 仿真主电路模型： 仿真模型如图4 所示，其中的PWM 模块为根据不同控制方式自定义的子系统封装模块，设置该模块的参数为m （调制深度）、f（调制波频率）、fc（载波频率），方便仿真时快捷调整调制深度及载波比，来观察不同参数对逆变电路输出的影响。 图4 仿真主电路 图中的“Universal Bridge”模块，在对话框中选择桥臂数为2，即可组成单相全桥电路，...
