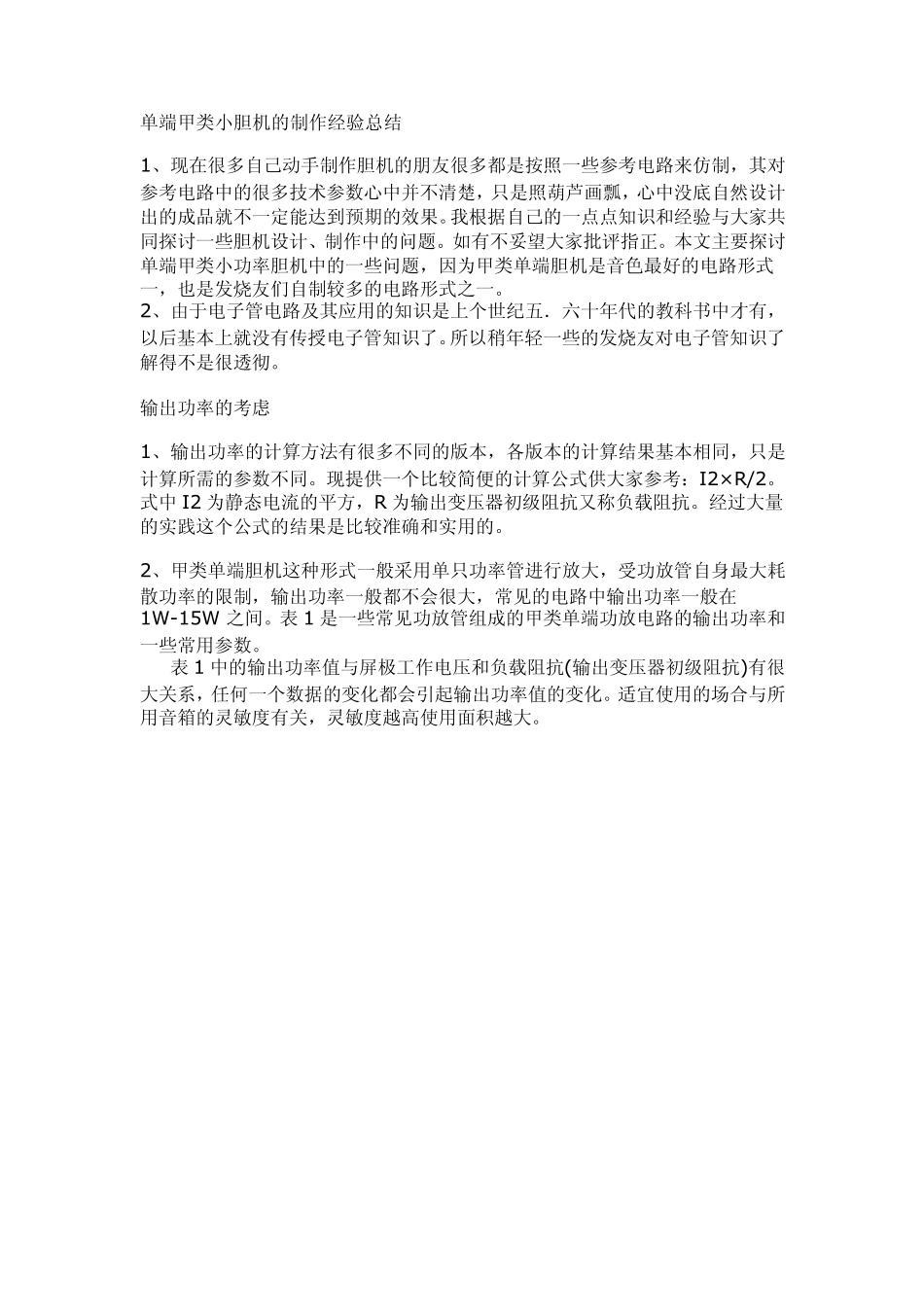

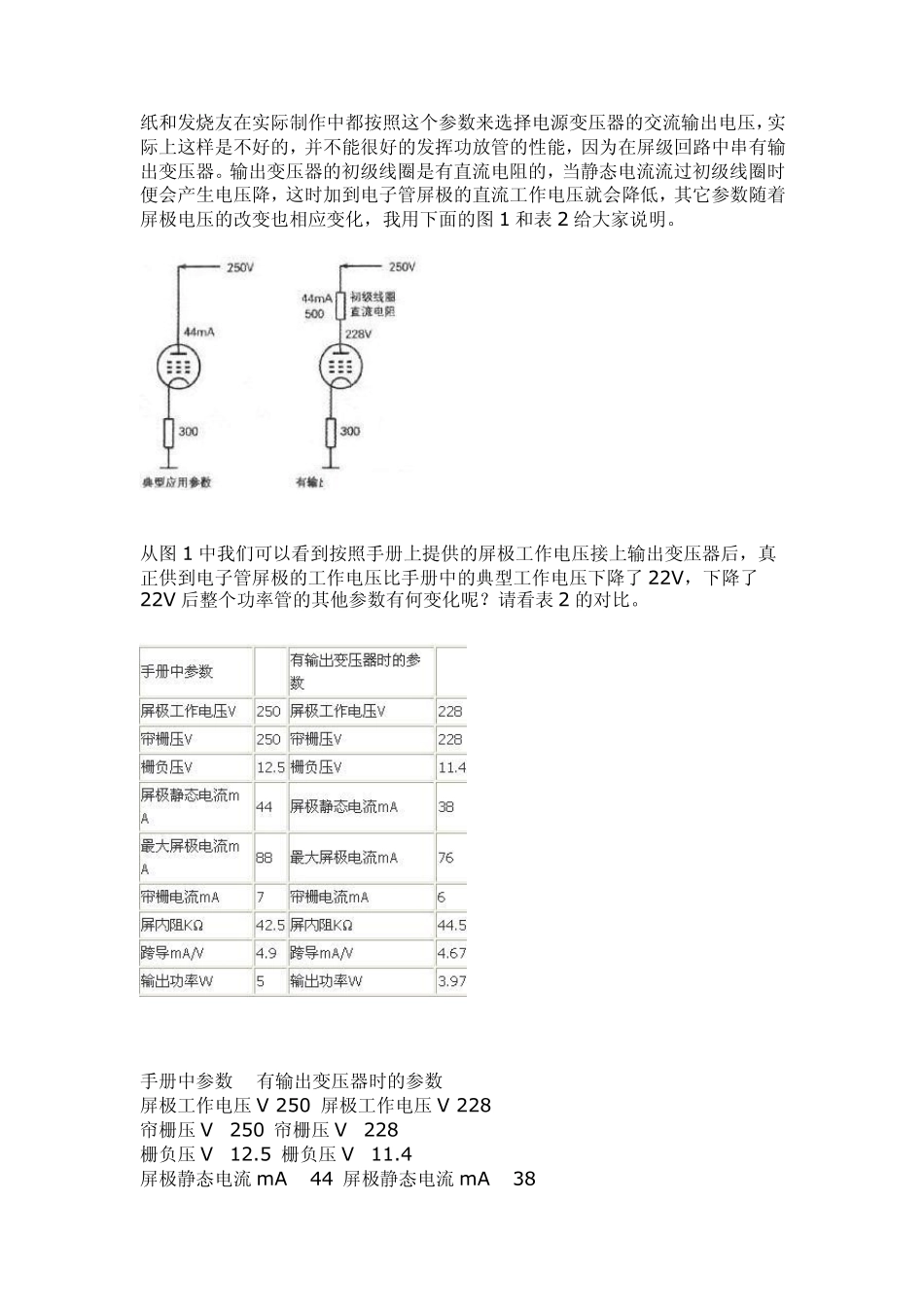

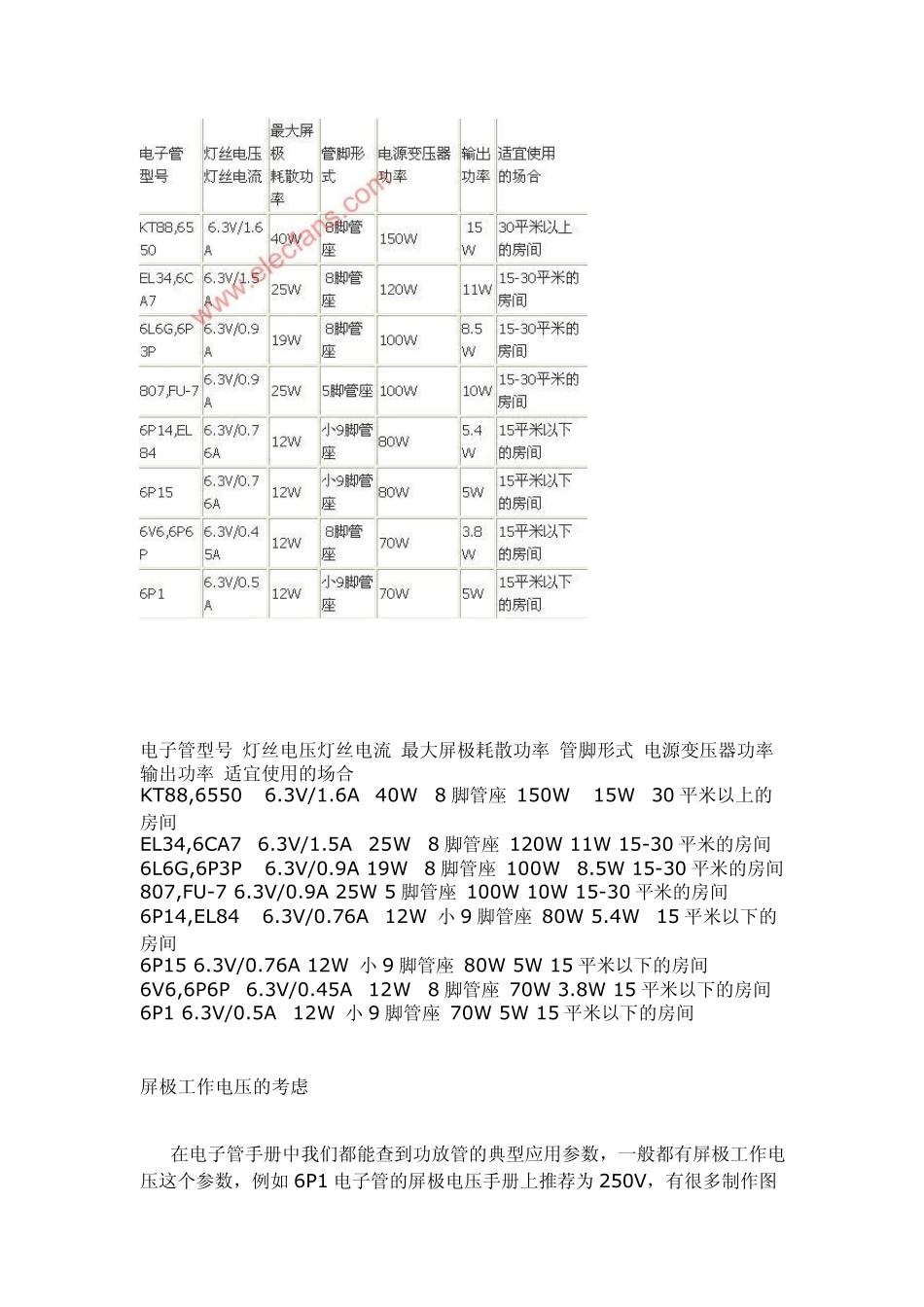

单端甲类小胆机的制作经验总结 1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制,其对参考电路中的很多技术参数心中并不清楚,只是照葫芦画瓢,心中没底自然设计出的成品就不一定能达到预期的效果。我根据自己的一点点知识和经验与大家共同探讨一些胆机设计、制作中的问题。如有不妥望大家批评指正。本文主要探讨单端甲类小功率胆机中的一些问题,因为甲类单端胆机是音色最好的电路形式一,也是发烧友们自制较多的电路形式之一。 2、由于电子管电路及其应用的知识是上个世纪五.六十年代的教科书中才有,以后基本上就没有传授电子管知识了。所以稍年轻一些的发烧友对电子管知识了解得不是很透彻。 输出功率的考虑 1、输出功率的计算方法有很多不同的版本,各版本的计算结果基本相同,只是计算所需的参数不同。现提供一个比较简便的计算公式供大家参考:I2×R/2。式中 I2 为静态电流的平方,R 为输出变压器初级阻抗又称负载阻抗。经过大量的实践这个公式的结果是比较准确和实用的。 2、甲类单端胆机这种形式一般采用单只功率管进行放大,受功放管自身最大耗散功率的限制,输出功率一般都不会很大,常见的电路中输出功率一般在1W-15W 之间。表 1 是一些常见功放管组成的甲类单端功放电路的输出功率和一些常用参数。 表 1 中的输出功率值与屏极工作电压和负载阻抗(输出变压器初级阻抗)有很大关系,任何一个数据的变化都会引起输出功率值的变化。适宜使用的场合与所用音箱的灵敏度有关,灵敏度越高使用面积越大。 电子管型号 灯丝电压灯丝电流 最大屏极耗散功率 管脚形式 电源变压器功率 输出功率 适宜使用的场合 KT88,6550 6.3V/1.6A 40W 8 脚管座 150W 15W 30 平米以上的房间 EL34,6CA7 6.3V/1.5A 25W 8 脚管座 120W 11W 15-30 平米的房间 6L6G,6P3P 6.3V/0.9A 19W 8 脚管座 100W 8.5W 15-30 平米的房间 807,FU-7 6.3V/0.9A 25W 5 脚管座 100W 10W 15-30 平米的房间 6P14,EL84 6.3V/0.76A 12W 小9 脚管座 80W 5.4W 15 平米以下的房间 6P15 6.3V/0.76A 12W 小9 脚管座 80W 5W 15 平米以下的房间 6V6,6P6P 6.3V/0.45A 12W 8 脚管座 70W 3.8W 15 平米以下的房间 6P1 6.3V/0.5A 12W 小9 脚管座 70W 5W 15 平米以下的房间 屏极工作电压的考虑 在电子管手册中我们都能查到功放管的典型应用参数,一般都有屏极工作电压这个参数,例如 6...
