单管开关电源制作电路图

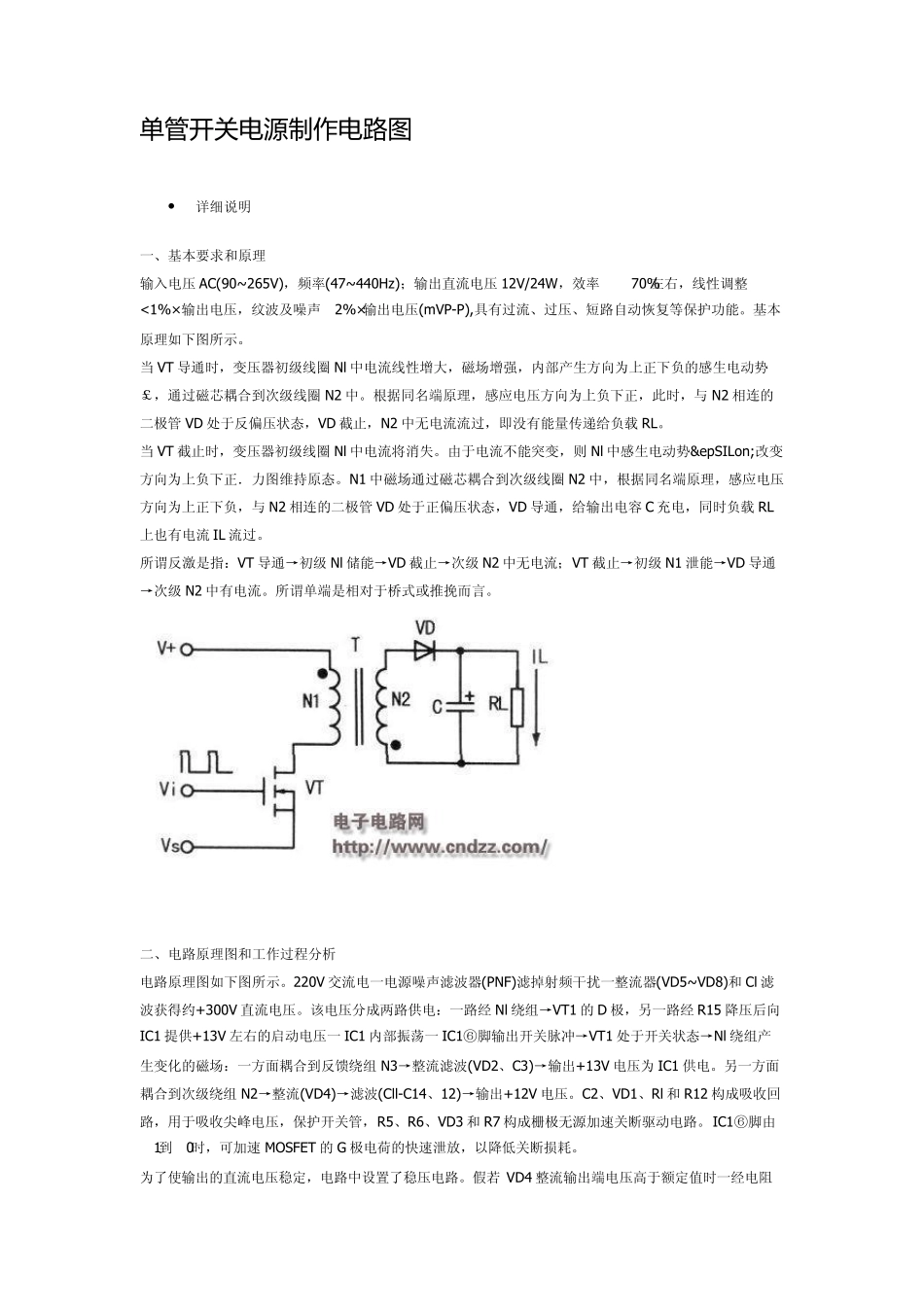

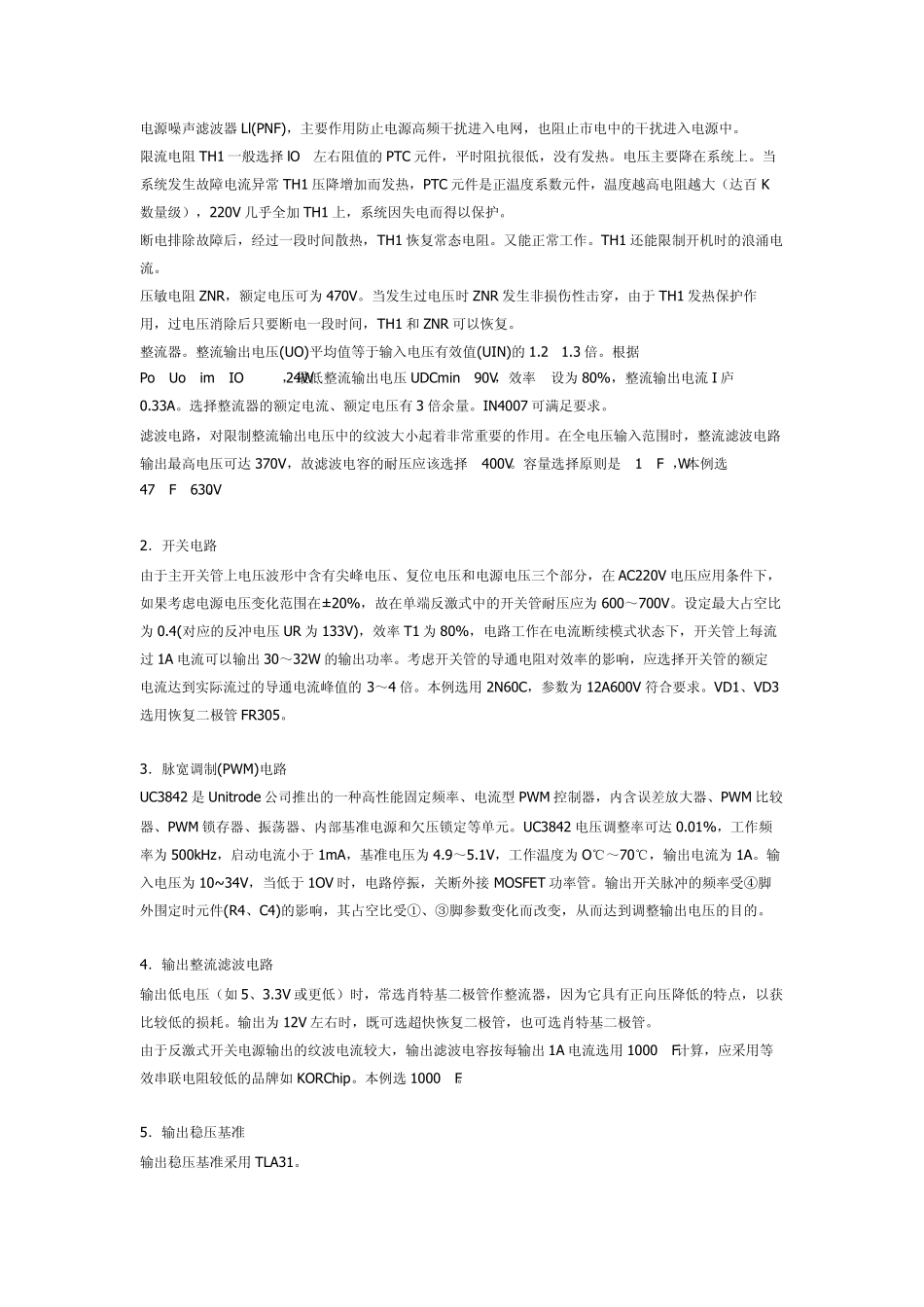

单 管 开 关 电 源 制 作电 路图  详细说明 一、基本要求和原理 输入电压 AC(90~265V)，频率(47~440Hz)；输出直流电压 12V/24W，效率 η=70%左右，线性调整<1%×输出电压，纹波及噪声≤2%×输出电压(mVP-P),具有过流、过压、短路自动恢复等保护功能。基本原理如下图所示。 当 VT 导通时，变压器初级线圈 Nl 中电流线性增大，磁场增强，内部产生方向为上正下负的感生电动势￡，通过磁芯耦合到次级线圈 N2 中。根据同名端原理，感应电压方向为上负下正，此时，与 N2 相连的二极管 VD 处于反偏压状态，VD 截止，N2 中无电流流过，即没有能量传递给负载 RL。 当 VT 截止时，变压器初级线圈 Nl 中电流将消失。由于电流不能突变，则 Nl 中感生电动势&epSILon;改变方向为上负下正．力图维持原态。N1 中磁场通过磁芯耦合到次级线圈 N2 中，根据同名端原理，感应电压方向为上正下负，与 N2 相连的二极管 VD 处于正偏压状态，VD 导通，给输出电容C 充电，同时负载 RL上也有电流 IL 流过。 所谓反激是指：VT 导通→初级 Nl 储能→VD 截止→次级 N2 中无电流；VT 截止→初级 N1 泄能→VD 导通→次级 N2 中有电流。所谓单端是相对于桥式或推挽而言。 二、电路原理图和工作过程分析 电路原理图如下图所示。220V 交流电一电源噪声滤波器(PNF)滤掉射频干扰一整流器(VD5~VD8)和 Cl 滤波获得约+300V 直流电压。该电压分成两路供电：一路经 Nl 绕组→VT1 的 D 极，另一路经 R15 降压后向IC1 提供+13V 左右的启动电压一 IC1 内部振荡一 IC1⑥脚输出开关脉冲→VT1 处于开关状态→Nl 绕组产生变化的磁场：一方面耦合到反馈绕组 N3→整流滤波(VD2、C3)→输出+13V 电压为 IC1 供电。另一方面耦合到次级绕组 N2→整流(VD4)→滤波(Cll-C14、12)→输出+12V 电压。C2、VD1、Rl 和 R12 构成吸收回路，用于吸收尖峰电压，保护开关管，R5、R6、VD3 和 R7 构成栅极无源加速关断驱动电路。IC1⑥脚由“1”到“0”时，可加速 MOSFET 的 G 极电荷的快速泄放，以降低关断损耗。 为了使输出的直流电压稳定，电路中设置了稳压电路。假若 VD4 整流输出端电压高于额定值时一经电阻RH1、VR 一精密取样电路IC2 的R 端的电压亦相应升高→IC2 的K 端电压则降低-使流经光电耦合器 IC2的①、②脚电流增大一内部发光管亮度增强一使得 IC2 的③、④脚之间的电阻下降→IC1 的①脚电...
