单级圆柱齿轮减速器(附装配图)

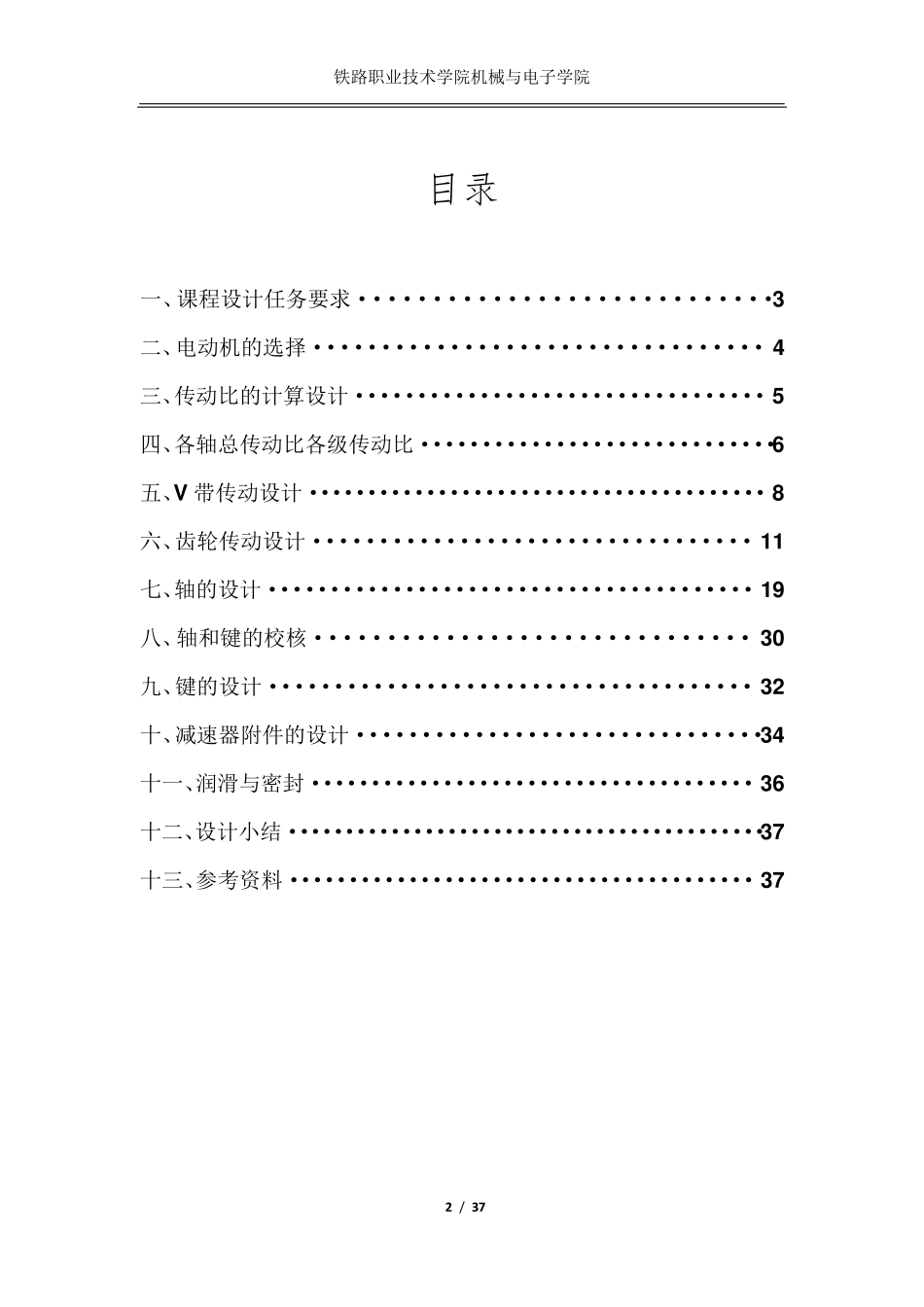

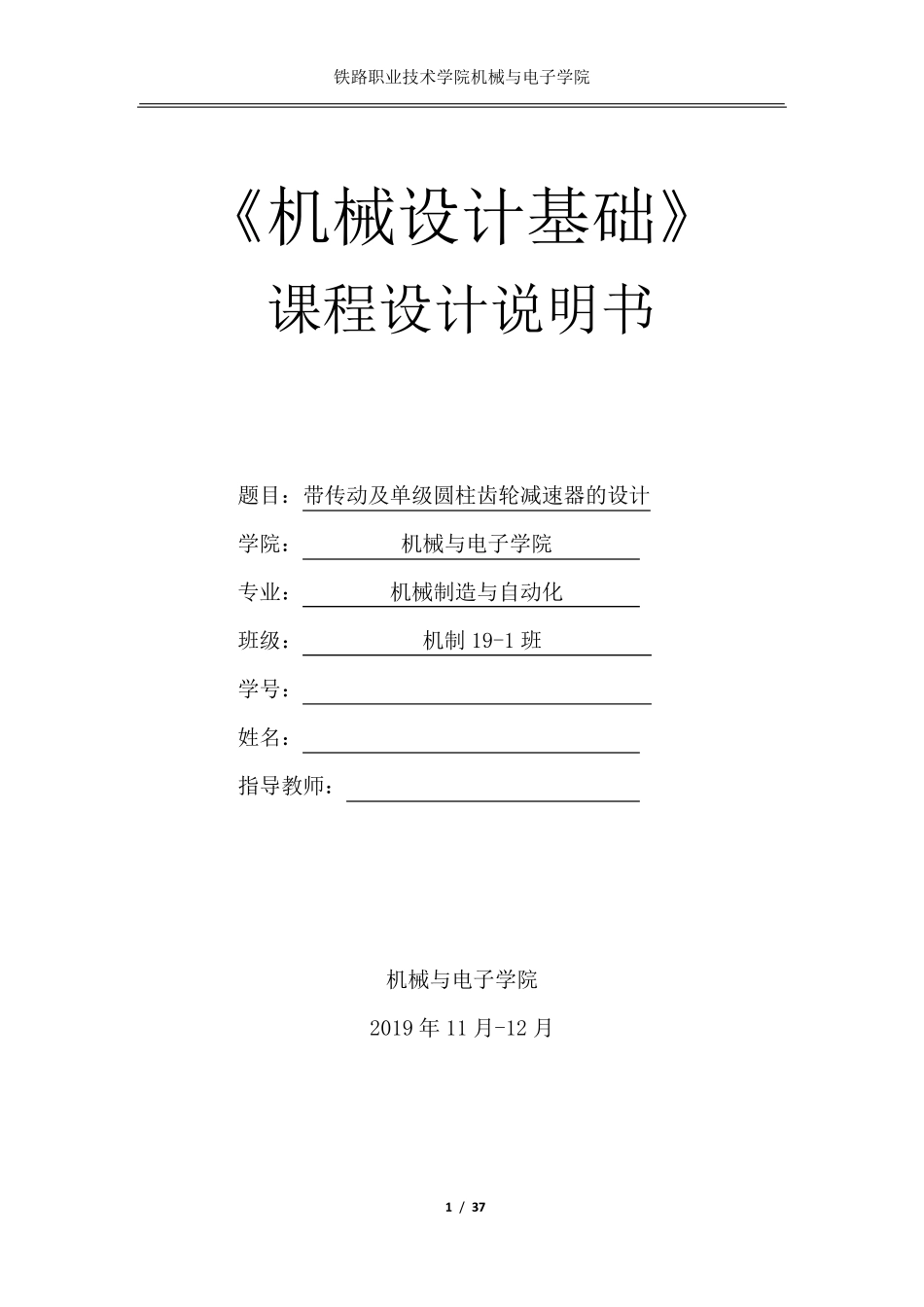

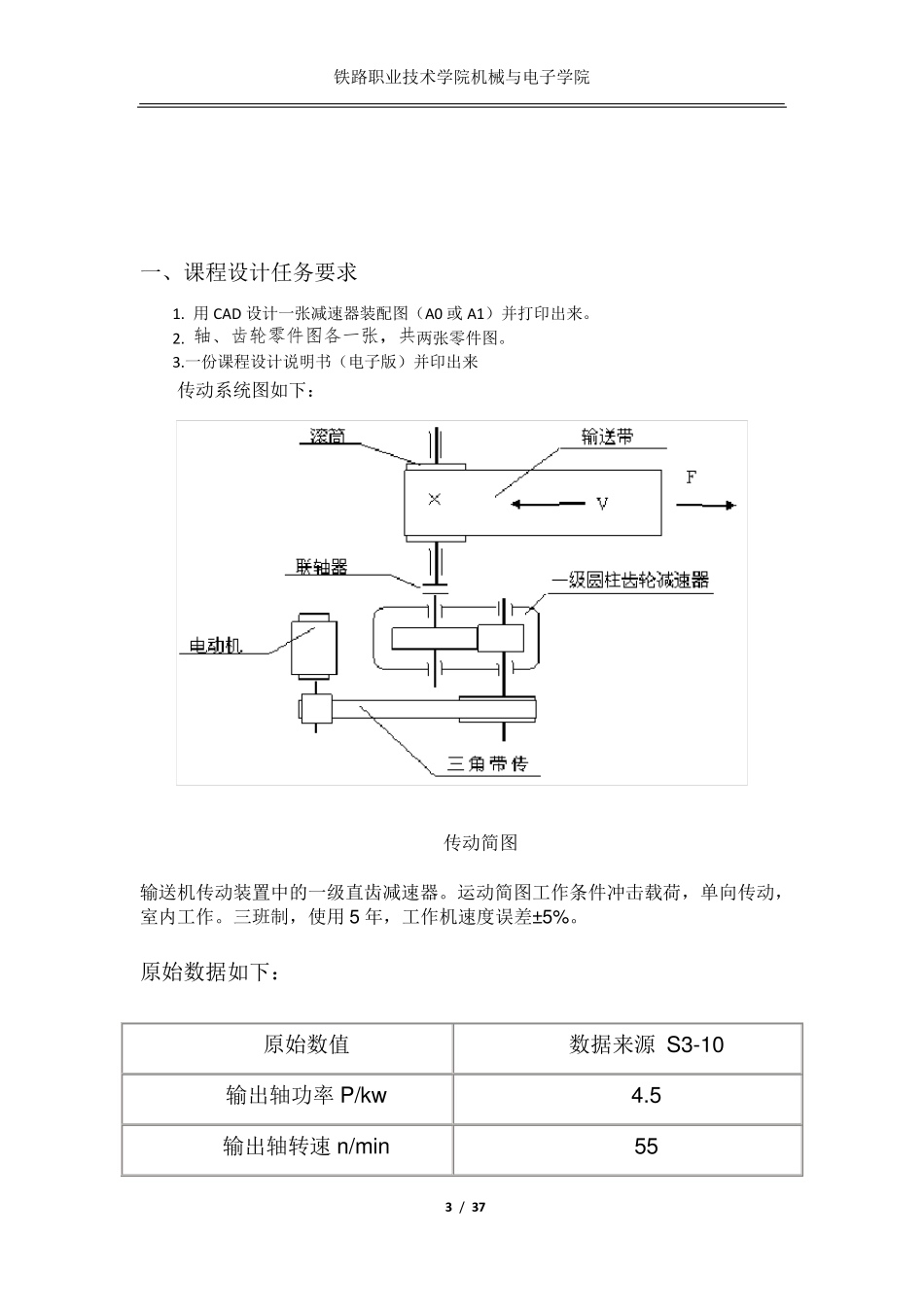

铁路职业技术学院机械与电子学院 1 / 37 《机械设计基础》 课程设计说明书 题目：带传动及单级圆柱齿轮减速器的设计 学院： 机械与电子学院 专业： 机械制造与自动化 班级： 机制 19-1 班 学号： *********** 姓名： ** 指导教师： * * 机械与电子学院 2019 年 11 月-12 月 铁路职业技术学院机械与电子学院 2 / 37 目录 一、课程设计任务要求····························3 二、电动机的选择································· 4 三、传动比的计算设计································· 5 四、各轴总传动比各级传动比·····························6 五、V 带传动设计······································· 8 六、齿轮传动设计································· 11 七、轴的设计······································· 19 八、轴和键的校核······························ 30 九、键的设计····································· 32 十、减速器附件的设计·······························34 十一、润滑与密封····································· 36 十二、设计小结··········································37 十三、参考资料······································· 37 铁路职业技术学院机械与电子学院 3 / 37 一、课程设计任务要求 1. 用 CAD 设计一张减速器装配图（A0 或 A1）并打印出来。 2. 轴、齿轮零件图各一张，共两张零件图。 3.一份课程设计说明书（电子版）并印出来 传动系统图如下： 传动简图 输送机传动装置中的一级直齿减速器。运动简图工作条件冲击载荷，单向传动，室内工作。三班制，使用 5 年，工作机速度误差±5%。 原始数据如下： 原始数值 数据来源 S3-10 输出轴功率 P/kw 4.5 输出轴转速 n/min 55 铁路职业技术学院机械与电子学院 4 /...
