单级斜齿圆柱齿轮减速器课程设计VIP专享

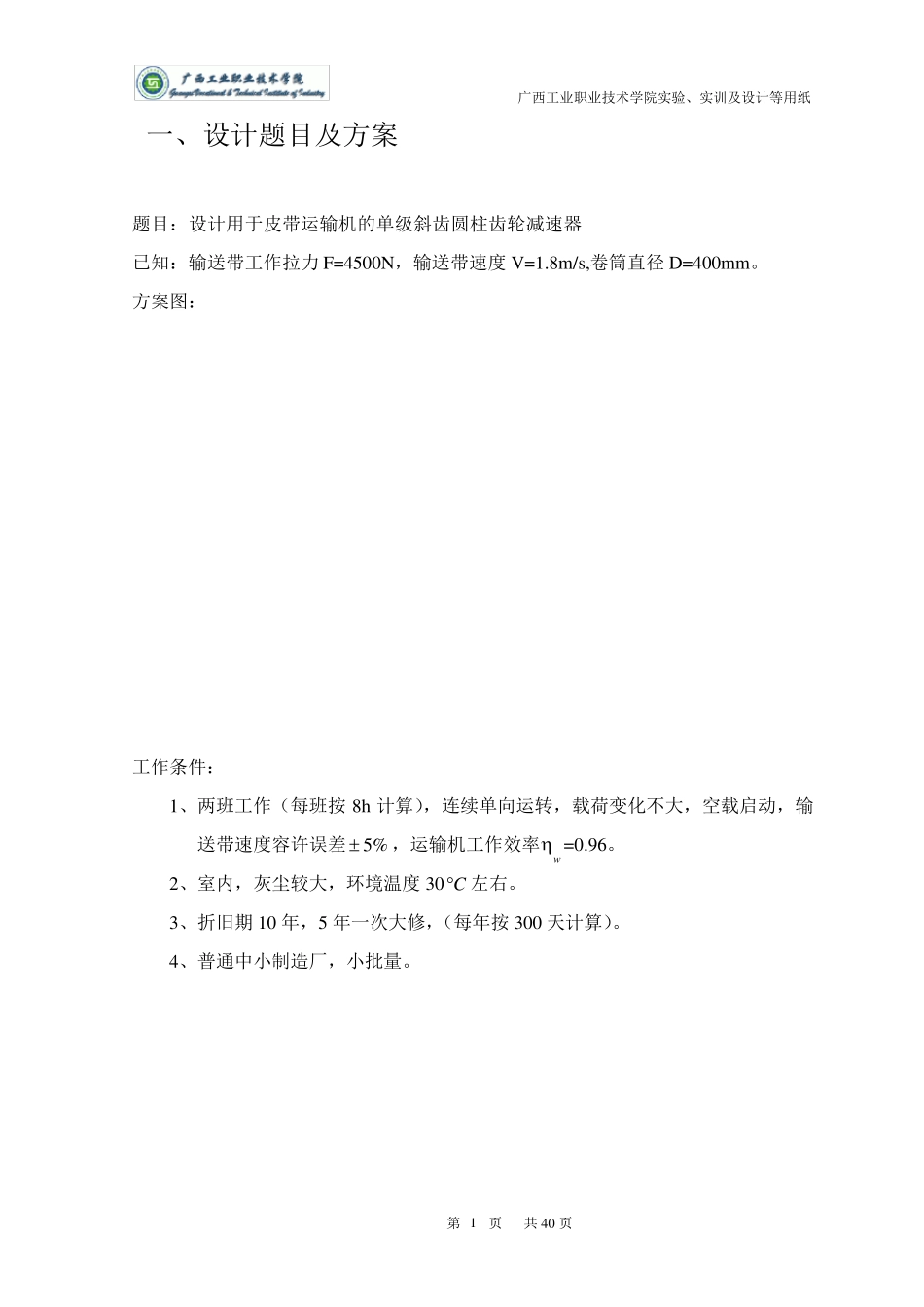

广西工业职业技术学院实验、实训及设计等用纸 第 页 共 40 页 1 一、设计题目及方案 题目：设计用于皮带运输机的单级斜齿圆柱齿轮减速器 已知：输送带工作拉力 F=4500N，输送带速度 V=1.8m/s,卷筒直径 D=400mm。 方案图： 工作条件： 1、两班工作（每班按 8h 计算），连续单向运转，载荷变化不大，空载启动，输送带速度容许误差%5，运输机工作效率w =0.96。 2、室内，灰尘较大，环境温度 30 C 左右。 3、折旧期 10 年，5 年一次大修，（每年按 300 天计算）。 4、普通中小制造厂，小批量。 广西工业职业技术学院实验、实训及设计等用纸 第 页 共 40 页 2 二、选择电动机的型号 设计步骤如下 序号 设计项目 计算内容 计算结果 1 确定电动机类型 按照工作要求和条件选用 Y 型系列一般用途的全封闭自扇冷笼型三相异步电动机 Y 型 2 确定电动机功率 工作机所需功率WP ( kw)按下式计算： WWFVP1000 代人设计数据得： kwkwPW44.896.010008.14500 电动机的输出功率按下式计算 wOPP  式中， 为电动机至滚筒主动传动装置的总效率， 其值按下式计算 cggb2 查机械设计手册（P6,表 2-2）可得：带传动效率b =0.95，一对齿轮传动（8 级精度、油润滑）效率g=0.97，一对滚动轴承效率r =0.985，联轴器（弹性）效率c =0.99，因此 885.099.0985.097.095.02 kwkwPPwo5 4.98 8 5.04 4.8 选取电动机的额定功率，使omPP)3.1~1(，并查 kwPW4 4.88 8 5.0 kwPO54.9kwPm11 广西工业职业技术学院实验、实训及设计等用纸 第 页 共 40 页 3 电动机技术数据表（手册 P148，表 16-1） 4.12~54.954.9)3.1~1(mP 取电动机功率为kwPm11 3 滚动轴的转速为 min/9 4.8 5min/4 0 08.11 06 06 03rrDvnw 按推荐的各种传动机构传动比范围，取 V 带传动比4~2bi，单级圆柱齿轮传动比5~3gi，则总传动比范围为 2 0~6)54(~)32(i 电动机可选择的转速范围相应为 min/1718~516min/94.85)20~6(rrinnw 电动机同步转速符合这一范围的有1000r/min、1500r/min 两种。为了降低电动机的重量和价格，由电动机技术数据表选取同步转速为 1500r/min 的 Y系列电动机 Y160M-4，其中满载转速为min/1460 rn m ，此外，电动机的安装和外型尺寸可从技术数据表（手...
