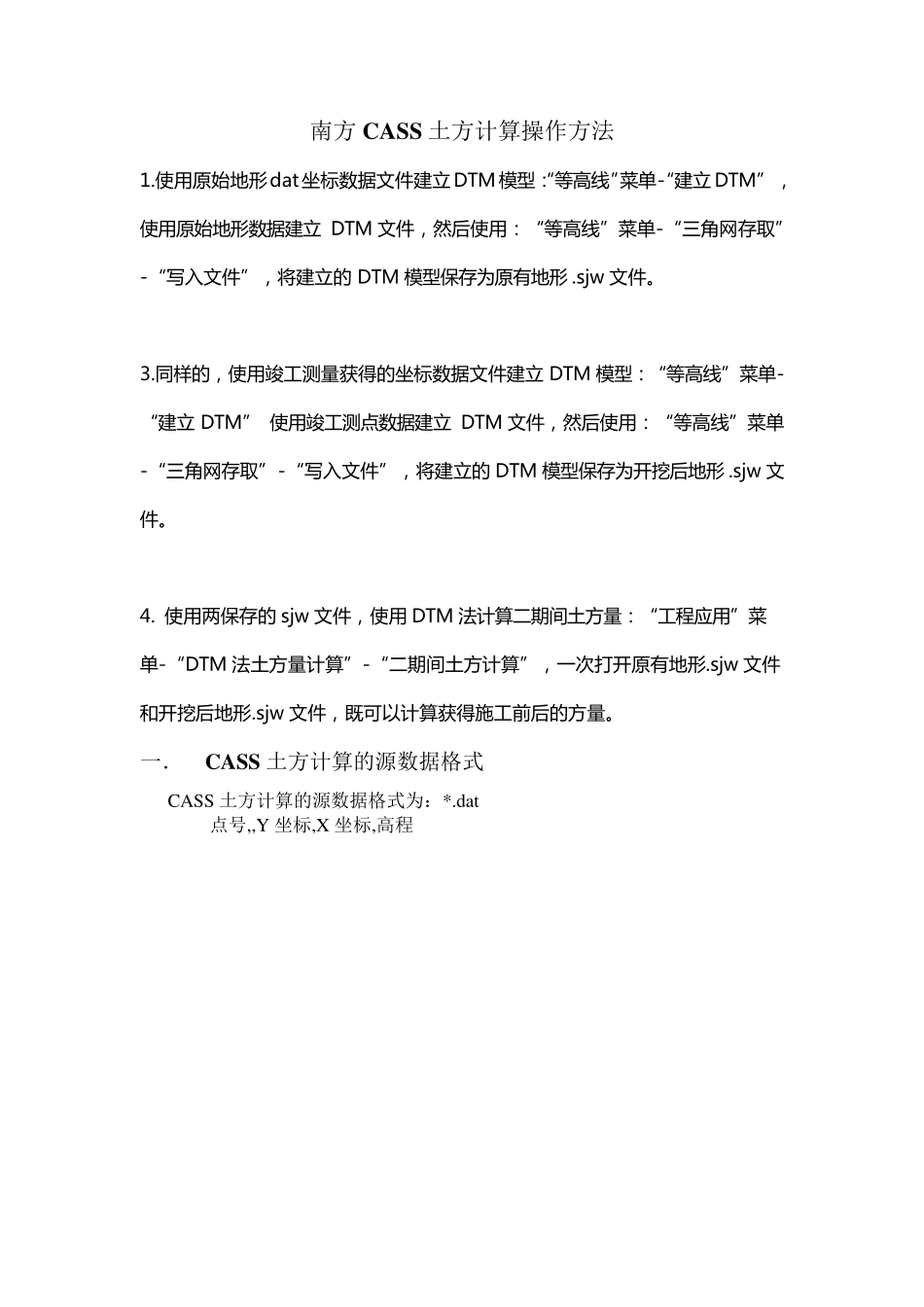

南方CASS土方计算操作方法 1.使 用 原 始 地 形 dat坐 标 数 据 文 件 建 立 DTM 模 型 ：“等高线”菜单-“建 立 DTM” ，使 用 原 始 地 形 数 据 建 立DTM 文 件 ，然后使 用 ： “等高线”菜单-“三角网存取”-“写入文 件 ”，将建 立 的 DTM 模 型 保存为原 有地 形 .sjw 文 件 。 3.同样的，使 用 竣工测量获得的坐 标 数 据 文 件 建 立 DTM 模 型 ： “等高线”菜单-“建 立 DTM” 使 用 竣工测点数 据 建 立DTM 文 件 ，然后使 用 ： “等高线”菜单-“三角网存取”-“写入文 件 ”，将建 立 的 DTM 模 型 保存为开挖后地 形 .sjw 文件 。 4. 使 用 两保存的 sjw 文 件 ，使 用 DTM 法计算二期间土方量： “工程应用 ”菜单-“DTM 法土方量计算”-“二期间土方计算”，一次打开原 有地 形 .sjw 文 件和开挖后地 形 .sjw 文 件 ，既可以计算获得施工前后的方量。 一． CASS土方计算的源数据格式 CASS 土方计算的源数据格式为：*.dat 点号,,Y 坐标,X 坐标,高程 二． CASS数据获取方法 （1） 从全站仪直接导出*.dat （2） 从地形图上提取*.dat （3） 在文本文档（*.tx t）中手动输入(要求在英文输入法下按以上格式输入),再改扩展名为*.dat （4） 在ex cel 中输入，然后另存为*.csv ,在改后缀名为*.dat 三． 土方计算方法步骤 (1) 方格网法土方计算 ① 展高程点 绘图处理——展高程点 选择文件 ② 确定挖填区域（p l 画线，闭合） ③ 工程应用——方格网法土方计算 ④ 成果表 (2 ) 断面法土方计算 ① 绘制纵断面 ② 生成里程文件 ③ 断面法土方计算 ④ 修改 ⑤ 成果输出 图面 Ex cel
