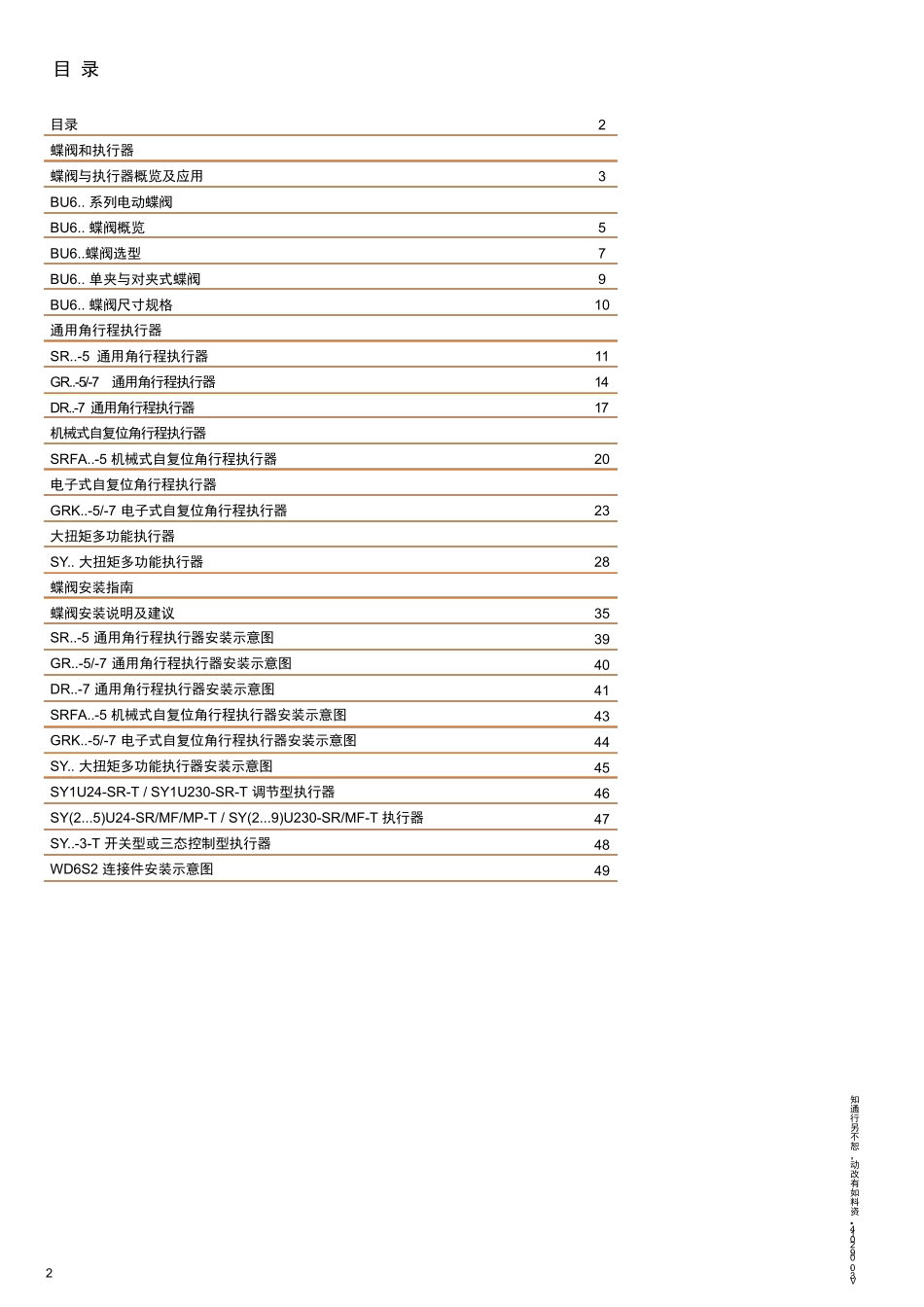

产品技术资料Belimo China蝶阀第3.0版2V3.0. 09.2014 • 资料如有改动，恕不另行通知目录2蝶阀和执行器蝶阀与执行器概览及应用3BU6.. 系列电动蝶阀BU6.. 蝶阀概览5BU6..蝶阀选型7BU6.. 单夹与对夹式蝶阀9BU6.. 蝶阀尺寸规格10通用角行程执行器SR..-5 通用角行程执行器11GR..-5/-7 通用角行程执行器14DR..-7 通用角行程执行器17机械式自复位角行程执行器SRFA..-5 机械式自复位角行程执行器20电子式自复位角行程执行器GRK..-5/-7 电子式自复位角行程执行器23大扭矩多功能执行器SY.. 大扭矩多功能执行器28蝶阀安装指南蝶阀安装说明及建议35SR..-5 通用角行程执行器安装示意图39GR..-5/-7 通用角行程执行器安装示意图40DR..-7 通用角行程执行器安装示意图41SRFA..-5 机械式自复位角行程执行器安装示意图43GRK..-5/-7 电子式自复位角行程执行器安装示意图44SY.. 大扭矩多功能执行器安装示意图45SY1U24-SR-T / SY1U230-SR-T 调节型执行器46SY(2...5)U24-SR/MF/MP-T / SY(2...9)U230-SR/MF-T 执行器47SY..-3-T 开关型或三态控制型执行器48WD6S2 连接件安装示意图49目 录3V3.0. 09.2014 • 资料如有改动，恕不另行通知蝶阀与执行器概览蝶阀与执行器概览及应用产品阀门概述执行器标准型二通电动蝶阀 · 关断或控制功能 · 通用HVAC应用材质:球墨铸铁阀体 EPDM阀座尼龙涂层/不锈钢阀板不锈钢阀轴 · 介质: 冷、热水，乙二醇溶液 · 公称尺寸及额定压力 : DN50...500,1600kPa · 最大关闭压力: 1200kPa · 温度: 0...+95° C-20...+100° C · 管接头: 对夹式(DN50...300) ：PN10/16和Table E对夹式(DN350...500) ：PN16单夹式(DN50...500) ：PN16 · 通用角行程执行器:SR..-5, GR..-5/-7, DR..-7 和SY系列 · 自复位角行程执行器: SRFA.., GRK..二通电动海水蝶阀* · 关断或控制功能 · 专为海水应用而设计材质:球墨铸铁阀体NBR阀座铝青铜阀板不锈钢阀轴 · 介质: 海水,盐水 · 公称尺寸及额定压力:DN50...800,1600kPa · 最大关闭压力: 1200kPa (DN50...600)1000kPa (DN700...800) · 温度: -10...+80° C · 管接头: 对夹式(DN50...300)：PN10/16和 Table E对夹式(DN350...800) ：PN16 · 通用角行程执行器:SR..-5, GR..-5/-7, DR..-7, SY和QB*系列二通电动大口径蝶阀* · 关断或控制功能 · 专为大口径管道应用而设计材质:球墨铸铁阀体EPDM阀座尼...
