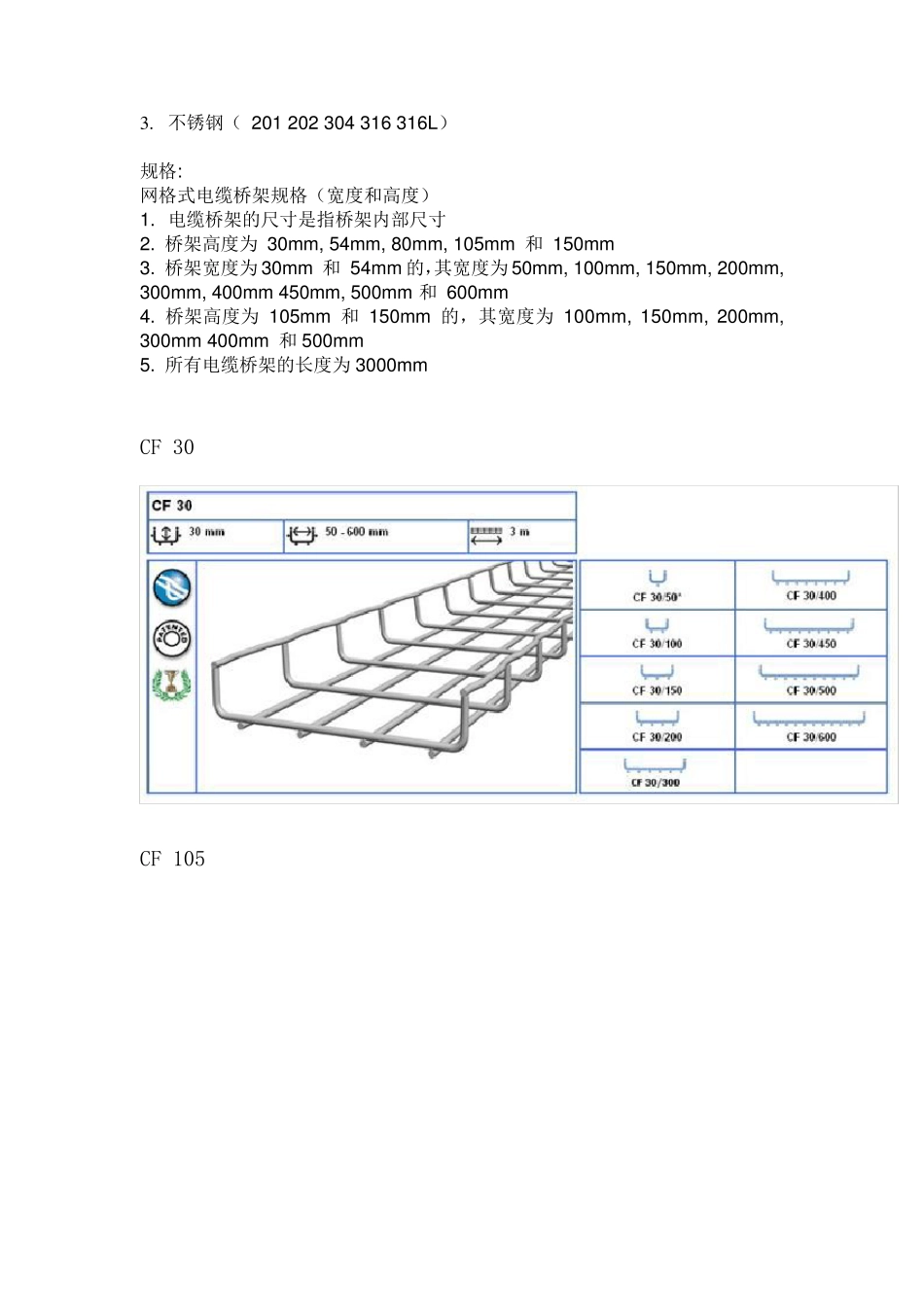

FCF 54 CF 54 全称:金属网格式电缆桥架 用途:适用于电力、通讯电缆布线. 是做为传统桥架的 延伸! 1). 范围 金属网格式电缆桥架的材料和性能符合本规范 工艺: 电缆桥架原材料为钢丝,经焊接后成型,最后进行表面处理。 表面处理: 1. 电镀锌 适用于室内安装; 2 . 热镀锌锌层厚度,在 60 到 80 微米之间; 3 . 不锈钢( 201 202 304 316 316L) 规格: 网格式电缆桥架规格(宽度和高度) 1. 电缆桥架的尺寸是指桥架内部尺寸 2. 桥架高度为 30m m , 54m m , 80m m , 105m m 和 150m m 3. 桥架宽度为 30m m 和 54m m 的,其宽度为 50m m , 100m m , 150m m , 200m m , 300m m , 400m m 450m m , 500m m 和 600m m 4. 桥架高度为 105m m 和 150m m 的,其宽度为 100m m , 150m m , 200m m , 300m m 400m m 和 500m m 5. 所有电缆桥架的长度为 3000m m CF 30 CF 105 1.材料:Q235B 钢材网格电缆桥架 / 304 不锈钢网格电缆桥架 / 316 不锈钢网格电缆桥架 / 316L 不锈钢网格电缆桥架 2.表面处理: 电镀锌网格电缆桥架 - 锌层厚度10um 以上,适合于室内使用。 热镀锌网格电缆桥架 - 锌层厚度60um 以上,适合于室外使用。 电抛光网格电缆桥架 - 适用于不锈钢材质表面处理。 喷塑网格电缆桥架 - 适合于需要彩色的场合。 2. 外形尺寸: 所标尺寸以内径计算 深度:35mm, 50mm, 60mm, 75mm, 100mm &150mm.或客户指定. 宽度:50mm, 100mm, 150mm, 200mm, 300mm, 400mm, 450mm, 500mm & 600mm. 长度:1 米 --- 3 米 材料直径:4.0~ 6.0mm. 3. 安装简单方便: 网格电缆桥架所有的弯头(包括:90°弯、T 头、十字头、大小变化头等)都可用直段切割变化产生。 网格电缆桥架有各种顶装、墙装、地装支架和配件供选用。 4. 应用场合: 网格电缆桥架适合低压电缆、通信电缆、光缆光纤的走线。 5. 优点: 网格电缆桥架安装方便、外形美观、防火性好、接地性好。安装快捷、灵活、人工成本低。重量轻,比传统桥架轻 30%- 60%;90%开放空间;机械强度高、剪切方便;可充分发挥您的想象力自由配置样式;可为数据缆设计附件;具有令人信服的承载能力;为客户节省空间与时间,比传统桥架节省 1/3 的安装时间;独特的弯曲方法,快捷、美观;在 1000 摄氏度的高温下也可保持 90 分钟...
