卡尺作业指导书

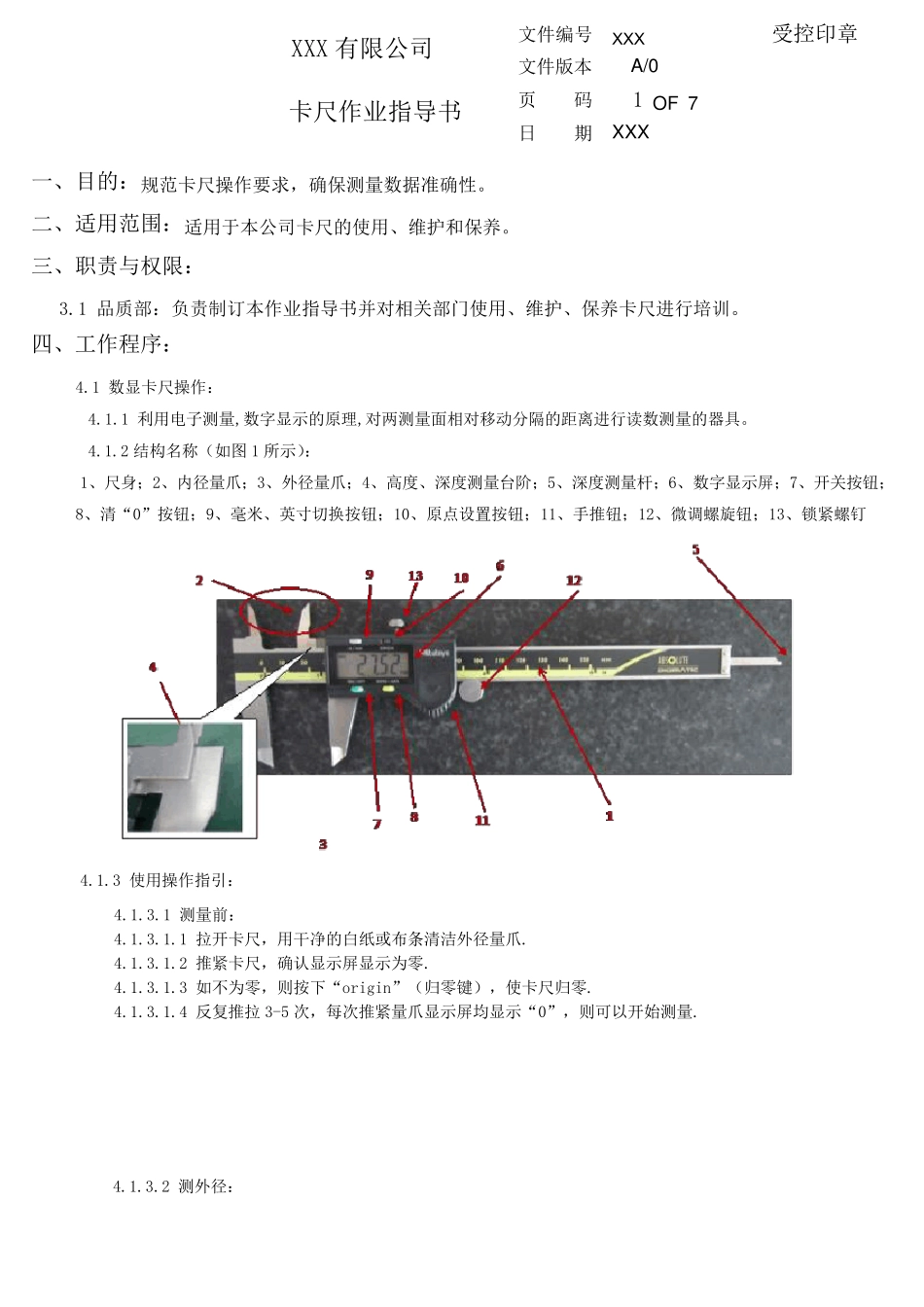

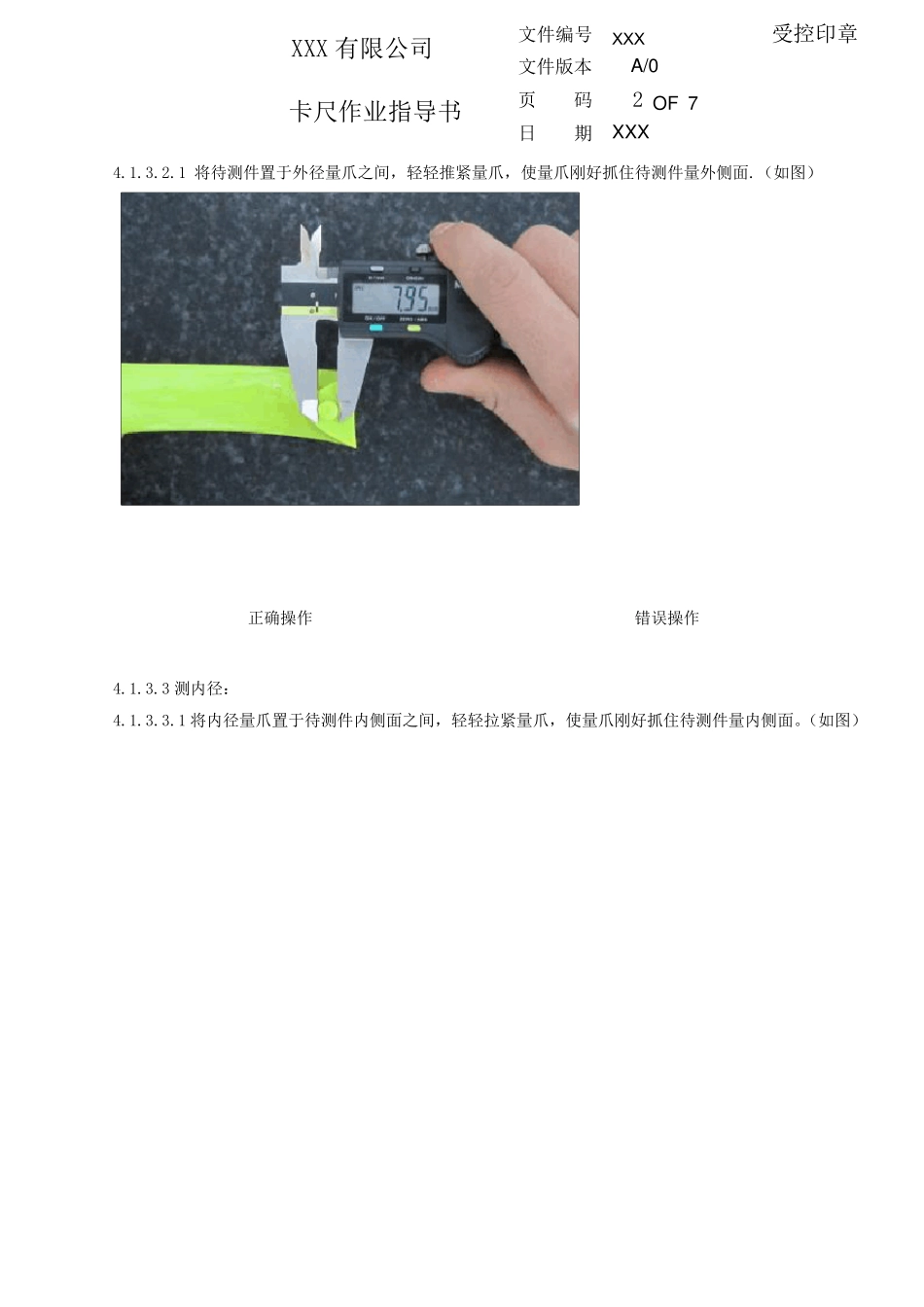

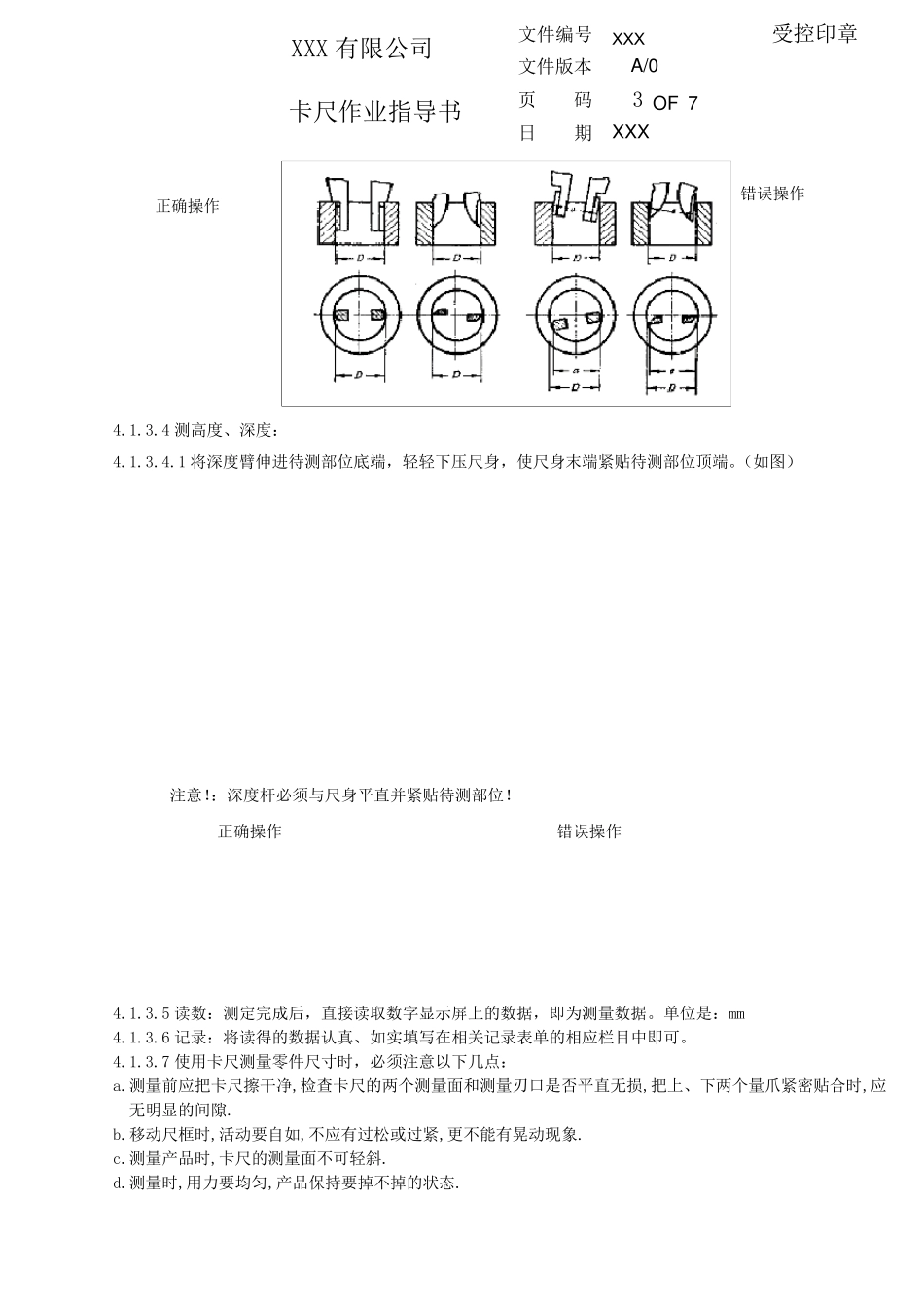

XXX 有限公司 文件编号 XXX 受控印章 文件版本 A/0 卡尺作业指导书 页 码 1 OF 7 日 期 XXX 一、目的：规范卡尺操作要求，确保测量数据准确性。 二、适用范围：适用于本公司卡尺的使用、维护和保养。 三、职责与权限： 3.1 品质部：负责制订本作业指导书并对相关部门使用、维护、保养卡尺进行培训。 四、工作程序： 4.1 数显卡尺操作： 4.1.1 利用电子测量,数字显示的原理,对两测量面相对移动分隔的距离进行读数测量的器具。 4.1.2 结构名称（如图1 所示）： 1、尺身；2、内径量爪；3、外径量爪；4、高度、深度测量台阶；5、深度测量杆；6、数字显示屏；7、开关按钮； 8、清“0”按钮；9、毫米、英寸切换按钮；10、原点设置按钮；11、手推钮；12、微调螺旋钮；13、锁紧螺钉 4.1.3 使用操作指引： 4.1.3.1 测量前： 4.1.3.1.1 拉开卡尺，用干净的白纸或布条清洁外径量爪. 4.1.3.1.2 推紧卡尺，确认显示屏显示为零. 4.1.3.1.3 如不为零，则按下 “origin”（归 零键 ），使卡尺归 零. 4.1.3.1.4 反 复 推拉3-5 次 ，每 次 推紧量爪显示屏均 显示“0”，则可 以 开始 测量. 4.1.3.2 测外径： XXX 有限公司 文件编号 XXX 受控印章 文件版本 A/0 卡尺作业指导书 页 码 2 OF 7 日 期 XXX 4.1.3.2.1 将待测件置于外径量爪之间，轻轻推紧量爪，使量爪刚好抓住待测件量外侧面.（如图） 4.1.3.3 测内径： 4.1.3.3.1 将内径量爪置于待测件内侧面之间，轻轻拉紧量爪，使量爪刚好抓住待测件量内侧面。（如图） 正确操作 错误操作 XXX 有限公司 文件编号 XXX 受控印章 文件版本 A/0 卡尺作业指导书 页 码 3 OF 7 日 期 XXX 4.1.3.4 测高度、深度： 4.1.3.4.1 将深度臂伸进待测部位底端，轻轻下压尺身，使尺身末端紧贴待测部位顶端。（如图） 注意！：深度杆必须与尺身平直并紧贴待测部位！ 4.1.3.5 读数：测定完成后，直接读取数字显示屏上的数据，即为测量数据。单位是：mm 4.1.3.6 记录：将读得的数据认真、如实填写在相关记录表单的相应栏目中即可。 4.1.3.7 使用卡尺测量零件尺寸时，必须注意以下几点： a.测量前应把卡尺擦干净,检查卡尺的两个测量面和测量刃口是否平直无损,把上、下两个量爪紧密贴合时,应无明显的间隙. b.移动尺框时,活动要自如,不应有过松或过紧,更不能有晃动现象. c.测量产品时,卡尺的测量面不可轻斜. d.测量时,用力...
