卡尺使用作业指导书

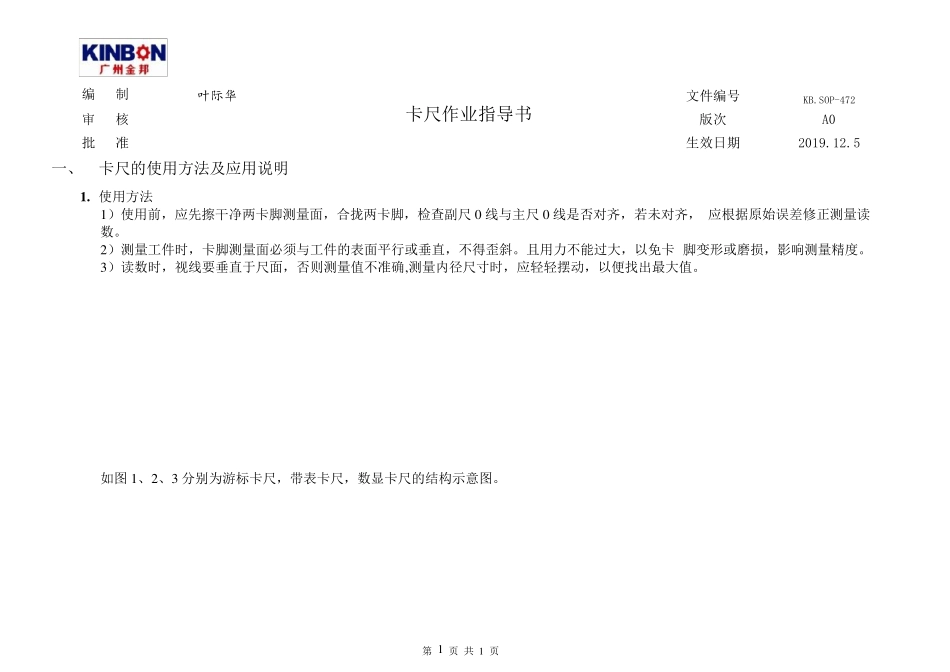

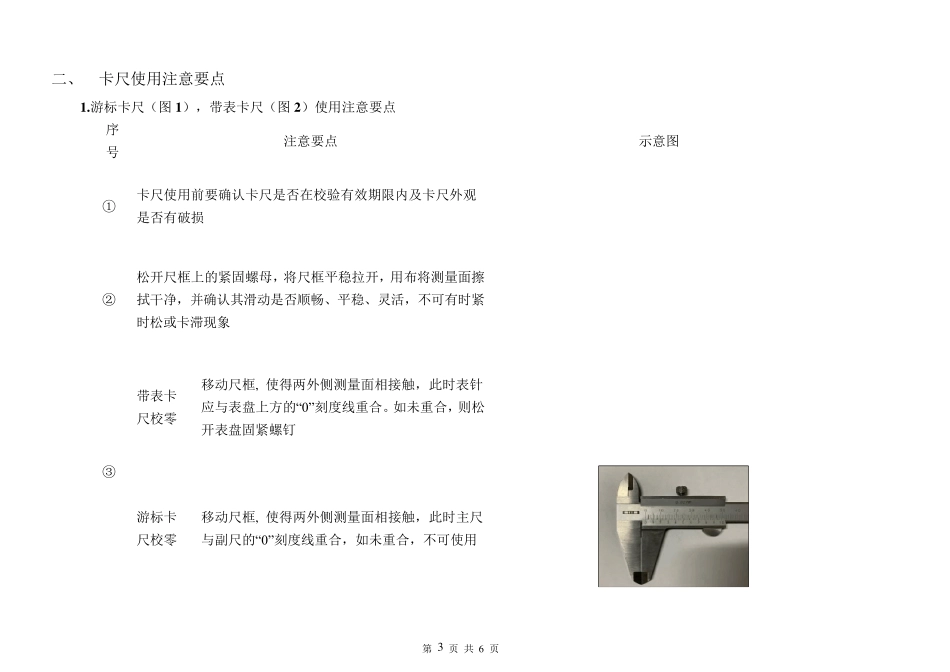

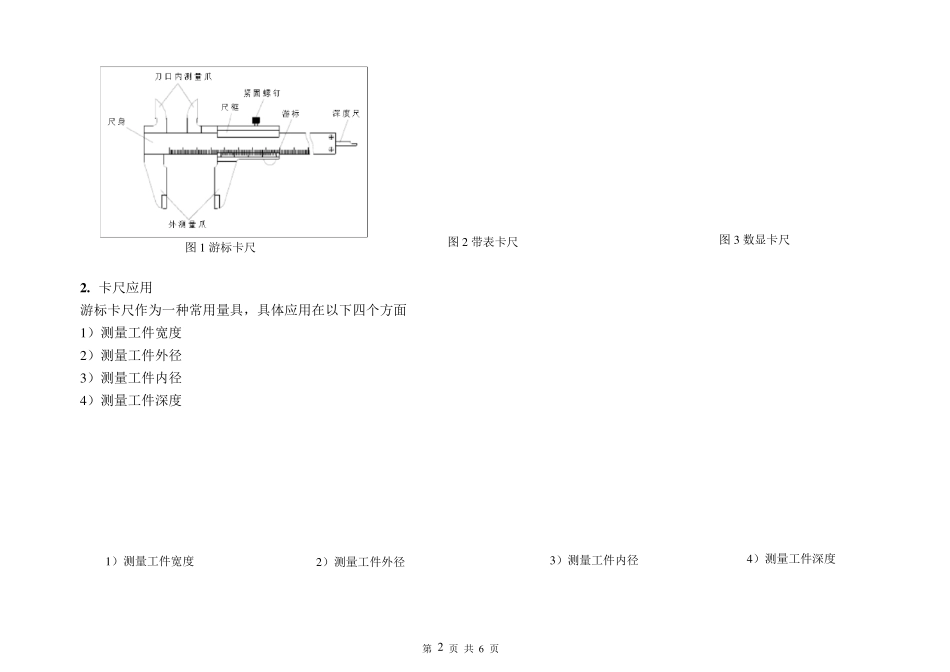

第 1 页 共 1 页 一、 卡尺的使用方法及应用说明 1 . 使用方法 1 ）使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺 0 线与主尺 0 线是否对齐，若未对齐， 应根据原始误差修正测量读数。 2 ）测量工件时，卡脚测量面必须与工件的表面平行或垂直，不得歪斜。且用力不能过大，以免卡 脚变形或磨损，影响测量精度。 3 ）读数时，视线要垂直于尺面，否则测量值不准确,测量内径尺寸时，应轻轻摆动，以便找出最大值。 如图 1 、2 、3 分别为游标卡尺，带表卡尺，数显卡尺的结构示意图。 编 制 叶际华 卡尺作业指导书 文件编号 KB.SOP-472 审 核 版次 A0 批 准 生效日期 2019.12.5 第 2 页 共 6 页 2 . 卡尺应用 游标卡尺作为一种常用量具，具体应用在以下四个方面 1 ）测量工件宽度 2 ）测量工件外径 3 ）测量工件内径 4 ）测量工件深度 图 2 带表卡尺 图 3 数显卡尺 图 1 游标卡尺 1 ）测量工件宽度 2 ）测量工件外径 3 ）测量工件内径 4 ）测量工件深度 第 3 页 共 6 页 二、 卡尺使用注意要点 1 .游标卡尺（图1 ），带表卡尺（图2 ）使用注意要点 序号 注意要点 示意图 ① 卡尺使用前要确认卡尺是否在校验有效期限内及卡尺外观是否有破损 ② 松开尺框上的紧固螺母，将尺框平稳拉开，用布将测量面擦拭干净，并确认其滑动是否顺畅、平稳、灵活，不可有时紧时松或卡滞现象 ③ 带表卡尺校零 移动尺框, 使得两外侧测量面相接触，此时表针应与表盘上方的“0”刻度线重合。如未重合，则松开表盘固紧螺钉 游标卡尺校零 移动尺框, 使得两外侧测量面相接触，此时主尺与副尺的“0”刻度线重合，如未重合，不可使用 第 4 页 共 6 页 ④ 使 用 前 要 确 认 卡 尺 测 量 面 不 可 有 缝 隙 ： 将 卡 尺 测 量 面 轻 轻 合拢 , 然 后 对 着 日 光 灯 观 察 , 如 不 透 光 或 有 朦 胧 蓝 光 ， 则 可 以使 用 ， 如 果 出 现 白 光 ， 则 证 明 卡 尺 间 隙 过 大 ， 不 可 使 用 。 2 .数 显 卡 尺 使 用 注 意 要 点 1) 擦 干 尺 身 保 护 膜 表 面 ， 清 洁 各 测 量 面 ； 2) 按 开 关 键 （ ON/OFF） 打 开 电 源 ； 3) 按 公 英 制 转 换 键 （ inch/mm） 选 择 所 需 单 位 制 ； 4) 松 ...
