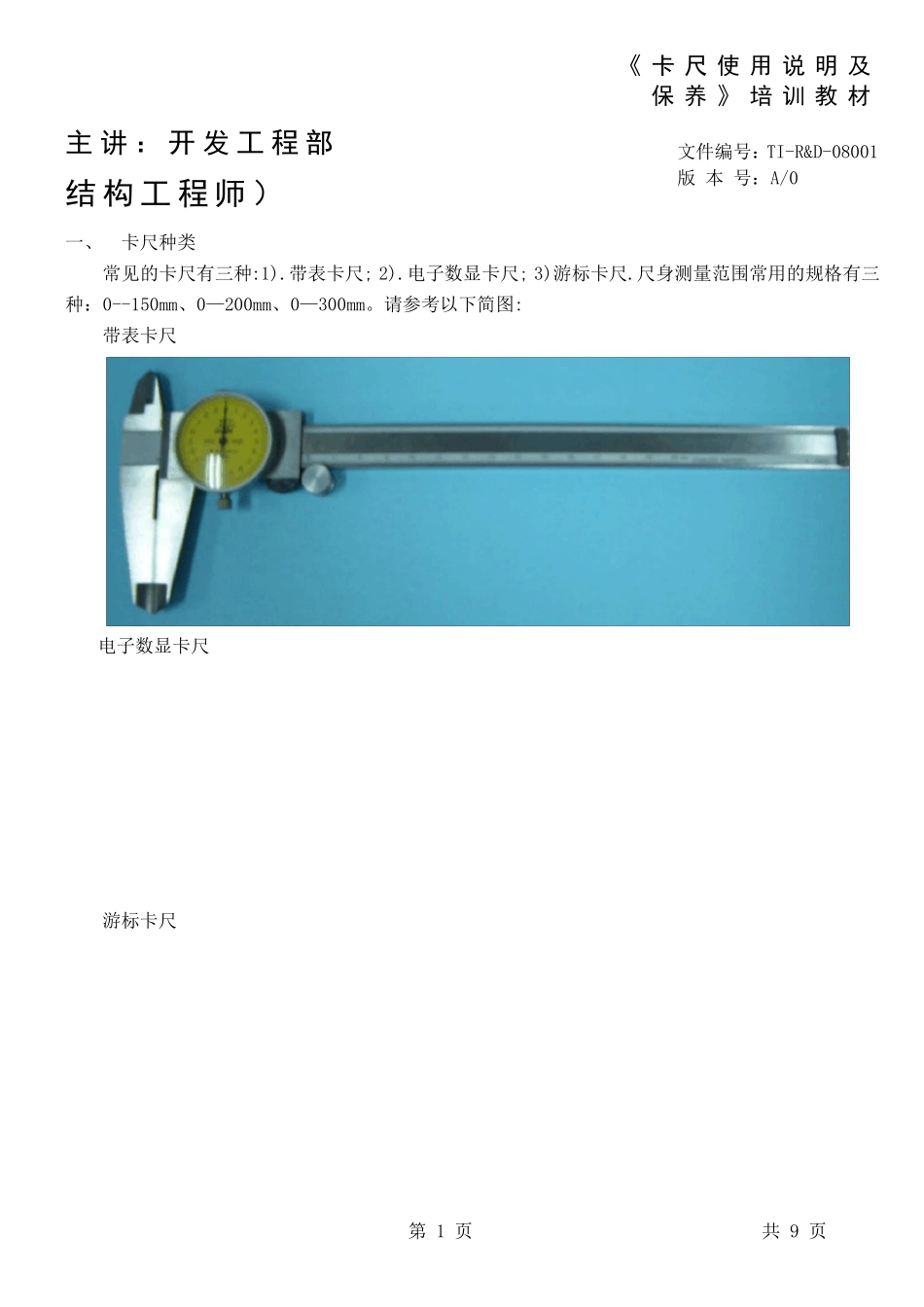

《 卡 尺 使 用 说 明 及保 养 》 培 训 教 材 主 讲 : 开 发 工 程 部 结 构 工 程 师 ) 第 1 页 共 9 页 文件编号:TI-R&D-08001 版 本 号:A/0 一、 卡尺种类 常见的卡尺有三种:1).带表卡尺; 2).电子数显卡尺; 3)游标卡尺.尺身测量范围常用的规格有三种:0--150mm、0—200mm、0—300mm。请参考以下简图: 带表卡尺 电子数显卡尺 游标卡尺 《 卡 尺 使 用 说 明 及保 养 》 培 训 教 材 主 讲 : 开 发 工 程 部 结 构 工 程 师 ) 第 2 页 共 9 页 文件编号:TI-R&D-08001 版 本 号:A/0 二、 分类说明 1)带表卡尺 带表卡尺是通过齿轮条传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种长度测量工具. 基本结构简图: 性能特点: ● 具有测量内径、外径、深度、台阶四种测量功能(见下图),能进行直接测量和比较测量; ● 不锈钢制造,刻线面无光镀铬,激光刻线、线纹清晰、耐磨; ● 测量范围在 200mm 以上的带表卡尺带有微动滚轮,可滚轮微调,便于单手操作; ● 指示表具有防震性能和外圈锁紧装置。 《 卡 尺 使 用 说 明 及保 养 》 培 训 教 材 主 讲 : 开 发 工 程 部 结 构 工 程 师 ) 第 3 页 共 9 页 文件编号:TI-R&D-08001 版 本 号:A/0 使用说明: ● 使用前,松开表上方紧固螺丝,并将尺表平稳移开,用布将各测量面和导向面擦拭干净; ● 零位校正(见下图):测量前卡尺两外测量面必须要保持相接触,同时要注意表针与表盘上方之“零”刻度线重合。如未重合,则松开表圈紧固螺丝,转动表盘使表针与零刻度线对齐。然后要拧紧表圈紧固螺丝。 读数方法: ● 使用前先对好“0”位; ● 尺身分度值为 1mm,尺身测量范围依规格而定(150mm、200mm、300mm)表盘分度值为 0.02mm, 《 卡 尺 使 用 说 明 及保 养 》 培 训 教 材 主 讲 : 开 发 工 程 部 结 构 工 程 师 ) 第 4 页 共 9 页 文件编号:TI-R&D-08001 版 本 号:A/0 表盘指示范围为2mm。如下图所示:主刻度(尺身刻度)为27mm,表圈指针读数为0.96,读数结果是:27.96mm。 ● 直接测量和比较测量: 直接测量:用卡尺直接在工件上测量,按上述读数方法读出工件的测量值; 比较测量:将标准...
