卧式双面铣削组合机床的液压系统设计.

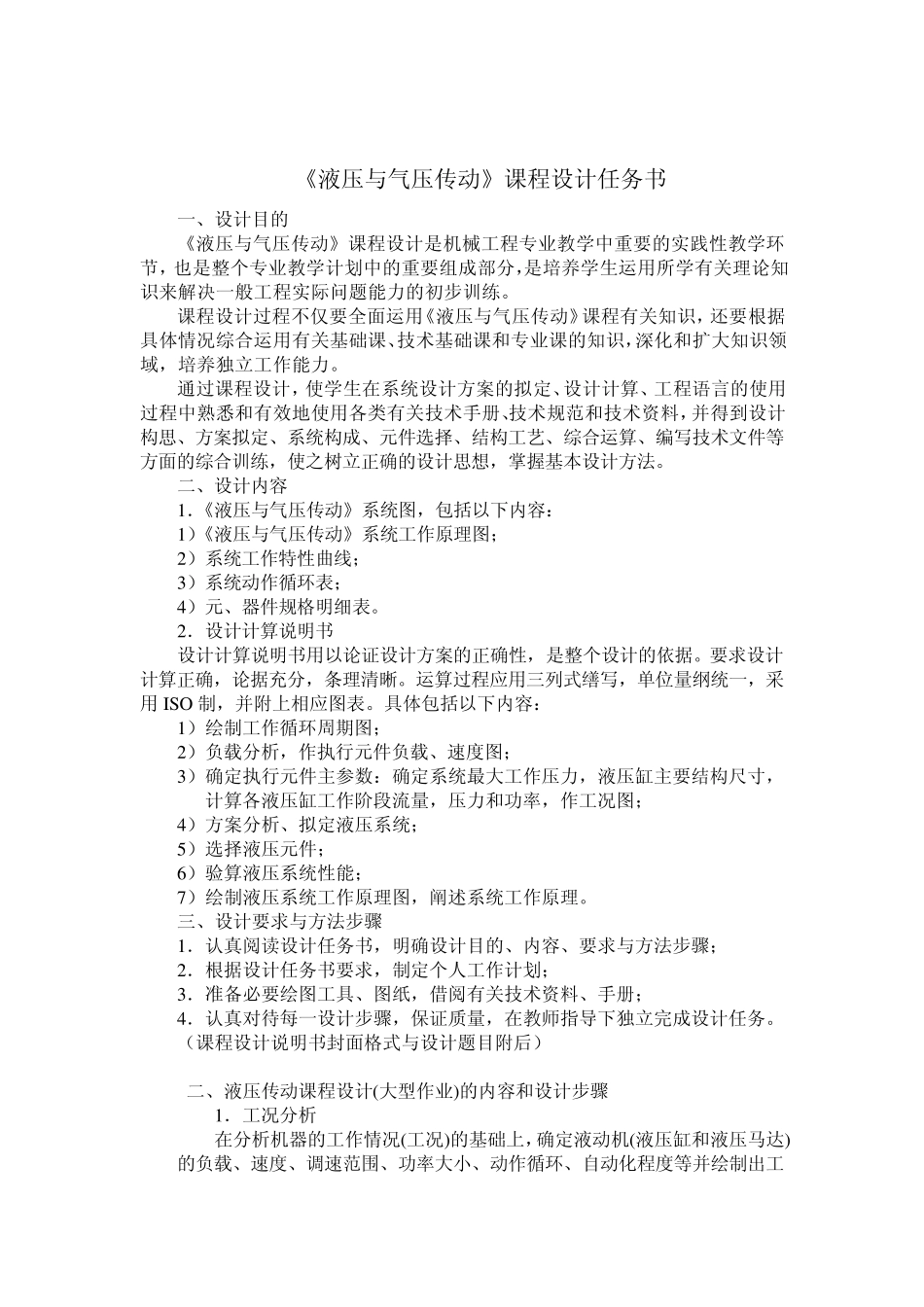

卧式双面铣削组合机床的液压系统设计._第1页
1/16

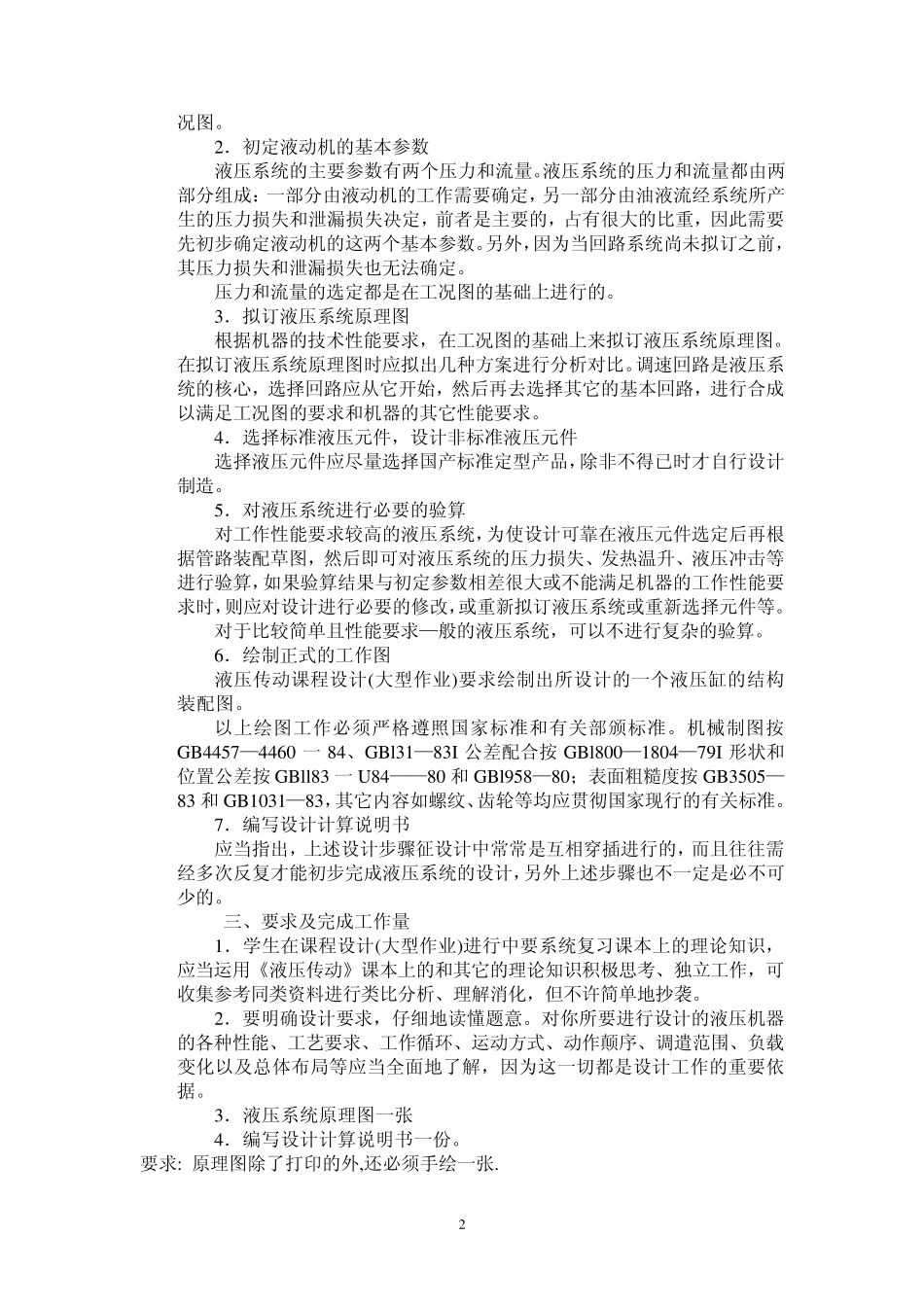

卧式双面铣削组合机床的液压系统设计._第2页
2/16
卧式双面铣削组合机床的液压系统设计._第3页
3/16
《液压与气压传动》课程设计任务书 一、设计目的 《液压与气压传动》课程设计是机械工程专业教学中重要的实践性教学环节,也是整个专业教学计划中的重要组成部分,是培养学生运用所学有关理论知识来解决一般工程实际问题能力的初步训练。 课程设计过程不仅要全面运用《液压与气压传动》课程有关知识,还要根据具体情况综合运用有关基础课、技术基础课和专业课的知识,深化和扩大知识领域,培养独立工作能力。 通过课程设计,使学生在系统设计方案的拟定、设计计算、工程语言的使用过程中熟悉和有效地使用各类有关技术手册、技术规范和技术资料,并得到设计构思、方案拟定、系统构成、元件选择、结构工艺、综合运算、编写技术文件等方面的综合训练,使之树立正确的设计思想,掌握基本设计方法。 二、设计内容 1.《液压与气压传动》系统图,包括以下内容: 1)《液压与气压传动》系统工作原理图; 2)系统工作特性曲线; 3)系统动作循环表; 4)元、器件规格明细表。 2.设计计算说明书 设计计算说明书用以论证设计方案的正确性,是整个设计的依据。要求设计计算正确,论据充分,条理清晰。运算过程应用三列式缮写,单位量纲统一,采用 ISO 制,并附上相应图表。具体包括以下内容: 1)绘制工作循环周期图; 2)负载分析,作执行元件负载、速度图; 3)确定执行元件主参数:确定系统最大工作压力,液压缸主要结构尺寸,计算各液压缸工作阶段流量,压力和功率,作工况图; 4)方案分析、拟定液压系统; 5)选择液压元件; 6)验算液压系统性能; 7)绘制液压系统工作原理图,阐述系统工作原理。 三、设计要求与方法步骤 1.认真阅读设计任务书,明确设计目的、内容、要求与方法步骤; 2.根据设计任务书要求,制定个人工作计划; 3.准备必要绘图工具、图纸,借阅有关技术资料、手册; 4.认真对待每一设计步骤,保证质量,在教师指导下独立完成设计任务。 (课程设计说明书封面格式与设计题目附后) 二、液压传动课程设计(大型作业)的内容和设计步骤 1.工况分析 在分析机器的工作情况(工况)的基础上,确定液动机(液压缸和液压马达)的负载、速度、调速范围、功率大小、动作循环、自动化程度等并绘制出工 2 况图。 2.初定液动机的基本参数 液压系统的主要参数有两个压力和流量。液压系统的压力和流量都由两部分组成:一部分由液动机的工作需要确定,另一部分由油液流经系统所产生的压力损失和泄漏损失决定,前者...
