卸料平台搭设规范

卸料平台搭设规范_第1页
1/7
卸料平台搭设规范_第2页
2/7
卸料平台搭设规范_第3页
3/7

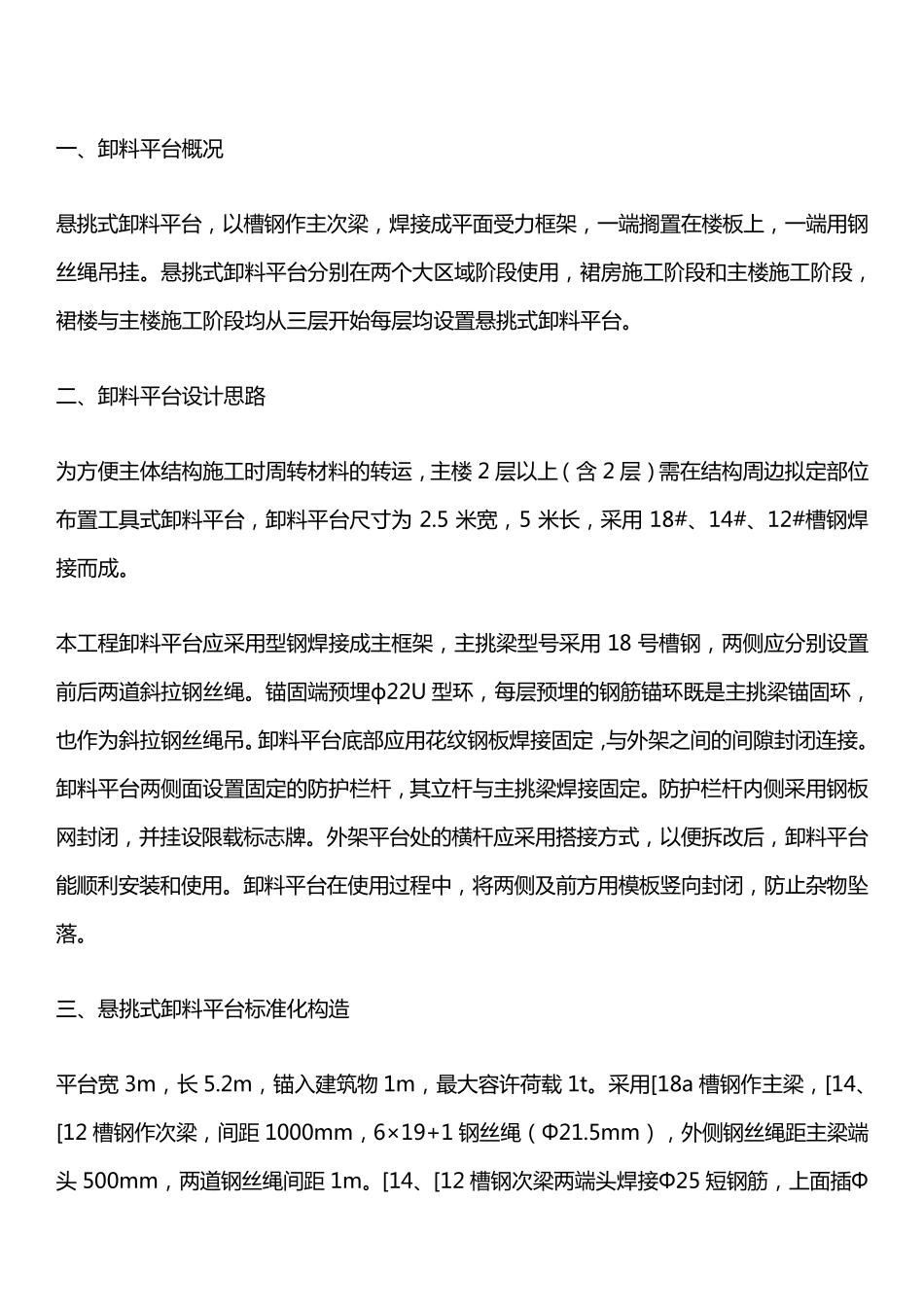

一 、卸 料 平 台 概 况 悬 挑 式 卸 料 平 台 , 以 槽 钢 作 主 次 梁 , 焊 接 成 平 面 受 力 框 架 , 一 端 搁 置 在 楼 板 上 , 一 端 用 钢丝 绳 吊 挂 。 悬 挑 式 卸 料 平 台 分 别 在 两 个 大 区 域 阶 段 使 用 , 裙 房 施 工 阶 段 和 主 楼 施 工 阶 段 ,裙 楼 与 主 楼 施 工 阶 段 均 从 三 层 开 始 每 层 均 设 置 悬 挑 式 卸 料 平 台 。 二 、卸 料 平 台 设 计 思 路 为 方 便 主 体 结 构 施 工 时 周 转 材 料 的 转 运 , 主 楼 2 层 以 上 ( 含 2 层 ) 需 在 结 构 周 边 拟 定 部 位布 置 工 具 式 卸 料 平 台 , 卸 料 平 台 尺 寸 为2.5 米 宽 , 5 米 长 , 采 用18#、14#、12#槽 钢 焊接 而 成 。 本 工 程 卸 料 平 台 应 采 用 型 钢 焊 接 成 主 框 架 , 主 挑 梁 型 号 采 用18 号 槽 钢 , 两 侧 应 分 别 设 置前 后 两 道 斜 拉 钢 丝 绳 。 锚 固 端 预 埋 ф22U 型 环 , 每 层 预 埋 的 钢 筋 锚 环 既 是 主 挑 梁 锚 固 环 ,也 作 为 斜 拉 钢 丝 绳 吊 。卸 料 平 台 底 部 应 用 花 纹 钢 板 焊 接 固 定 ,与 外 架 之 间 的 间 隙 封 闭 连 接 。卸 料 平 台 两 侧 面 设 置 固 定 的 防 护 栏 杆 , 其 立 杆 与 主 挑 梁 焊 接 固 定 。 防 护 栏 杆 内 侧 采 用 钢 板网 封 闭 , 并 挂 设 限 载 标 志 牌 。 外 架 平 台 处 的 横 杆 应 采 用 搭 接 方 式 , 以 便 拆 改 后 , 卸 料 平 台能 顺 利 安 装 和 使 用 。 卸 料 平 台 在 使 用 过 程 中 , 将 两 侧 及 前 方 用 模 板 竖 向 封 闭 , 防 止 杂 物 坠落 。 三 、悬 挑 式 卸 料 平 台 标 准 化 构 造 平 台 宽 3m, 长 5.2m, 锚 入 建 筑 物 1m, 最 大 容 许 荷 载 1t。 采 用 [18a 槽 钢 作 主 梁 , [14、[12 槽 钢 作 次 梁 , 间 距 1000mm, 6×19+1 钢 丝 绳 ( Φ21.5mm) , 外 侧 钢 丝 绳 距...
