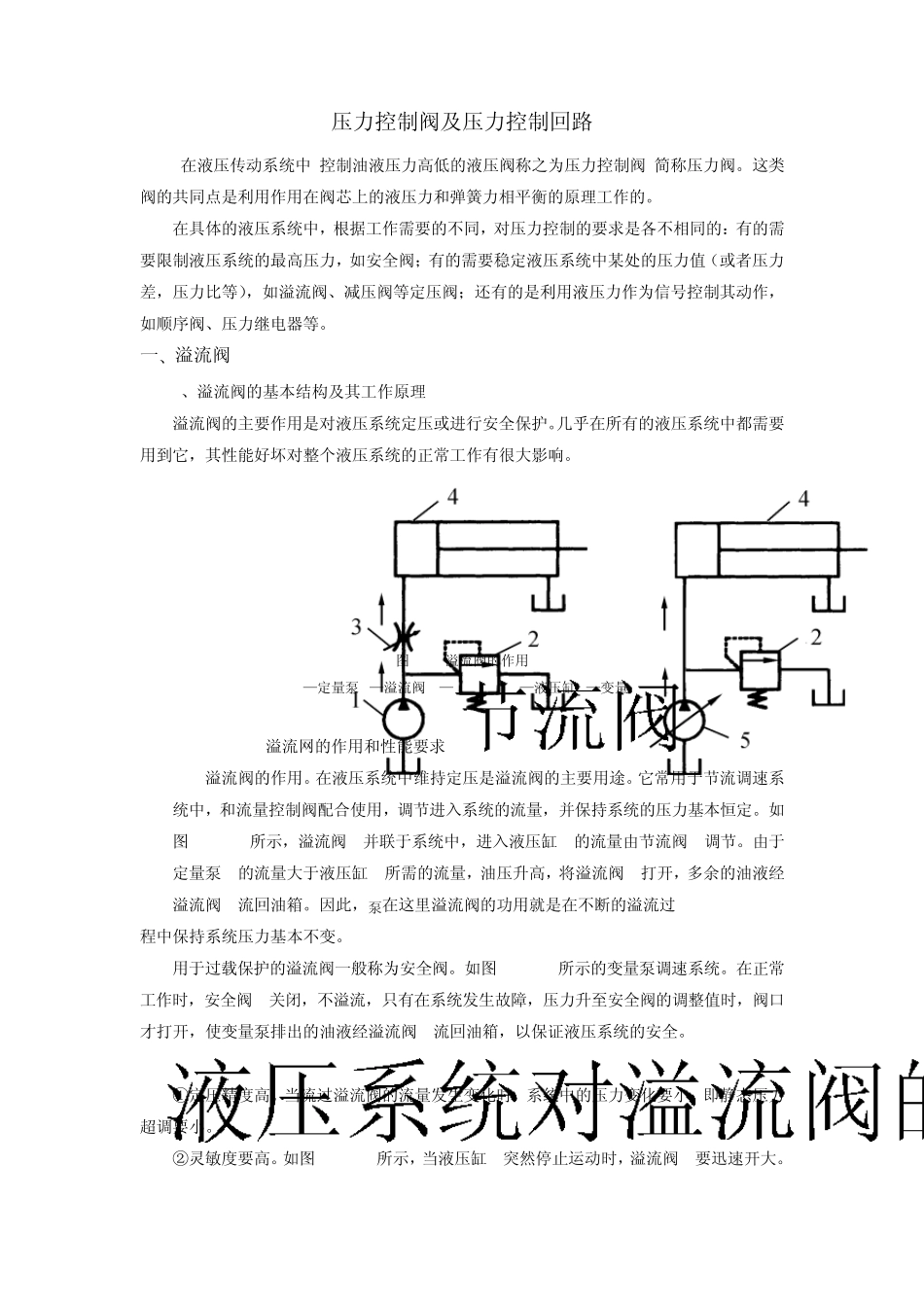

压力控制阀及压力控制回路 在液压传动系统中,控制油液压力高低的液压阀称之为压力控制阀,简称压力阀。这类阀的共同点是利用作用在阀芯上的液压力和弹簧力相平衡的原理工作的。 在具体的液压系统中,根据工作需要的不同,对压力控制的要求是各不相同的:有的需要限制液压系统的最高压力,如安全阀;有的需要稳定液压系统中某处的压力值(或者压力差,压力比等),如溢流阀、减压阀等定压阀;还有的是利用液压力作为信号控制其动作,如顺序阀、压力继电器等。 一、溢流阀 1、溢流阀的基本结构及其工作原理 溢流阀的主要作用是对液压系统定压或进行安全保护。几乎在所有的液压系统中都需要用到它,其性能好坏对整个液压系统的正常工作有很大影响。 图5-14溢流阀的作用 1—定量泵 2—溢流阀 3—4—液压缸 5—变量 1. 1. 1. 溢流网的作用和性能要求 (1)溢流阀的作用。在液压系统中维持定压是溢流阀的主要用途。它常用于节流调速系统中,和流量控制阀配合使用,调节进入系统的流量,并保持系统的压力基本恒定。如图5-14(a)所示,溢流阀2并联于系统中,进入液压缸 4的流量由节流阀3调节。由于定量泵 1的流量大于液压缸 4所需的流量,油压升高,将溢流阀2打开,多余的油液经溢流阀2流回油箱。因此,泵在这里溢流阀的功用就是在不断的溢流过 程中保持系统压力基本不变。 用于过载保护的溢流阀一般称为安全阀。如图5-14(b)所示的变量泵调速系统。在正常工作时,安全阀2关闭,不溢流,只有在系统发生故障,压力升至安全阀的调整值时,阀口才打开,使变量泵排出的油液经溢流阀2流回油箱,以保证液压系统的安全。 (2) ①定压精度高。当流过溢流阀的流量发生变化时,系统中的压力变化要小,即静态压力超调要小。 ②灵敏度要高。如图5-14(a)所示,当液压缸 4突然停止运动时,溢流阀2要迅速开大。否则,定量泵 1输出的油液将因不能及时排出而使系统压力突然升高,并超过溢流阀的调定压力,称动态压力超调,使系统中各元件及辅助受力增加,影响其寿命。溢流阀的灵敏度越高,则动态压力超调越小。 ③工作要平稳,且无振动和噪声。 ④当阀关闭时,密封要好,泄漏要小。 对于经常开启的溢流阀,主要要求前三项性能;而对于安全阀,则主要要求第二和第四两项性能。其实,溢流阀和安全阀都是同一结构的阀,只不过是在不同要求时有不同的作用而已。 2.溢流阀的结构和工作原理 常用的溢流阀按其结构形式和基本动作方式可归结为直动式和先导式...
