压力钢管焊接工艺实验方案VIP专享

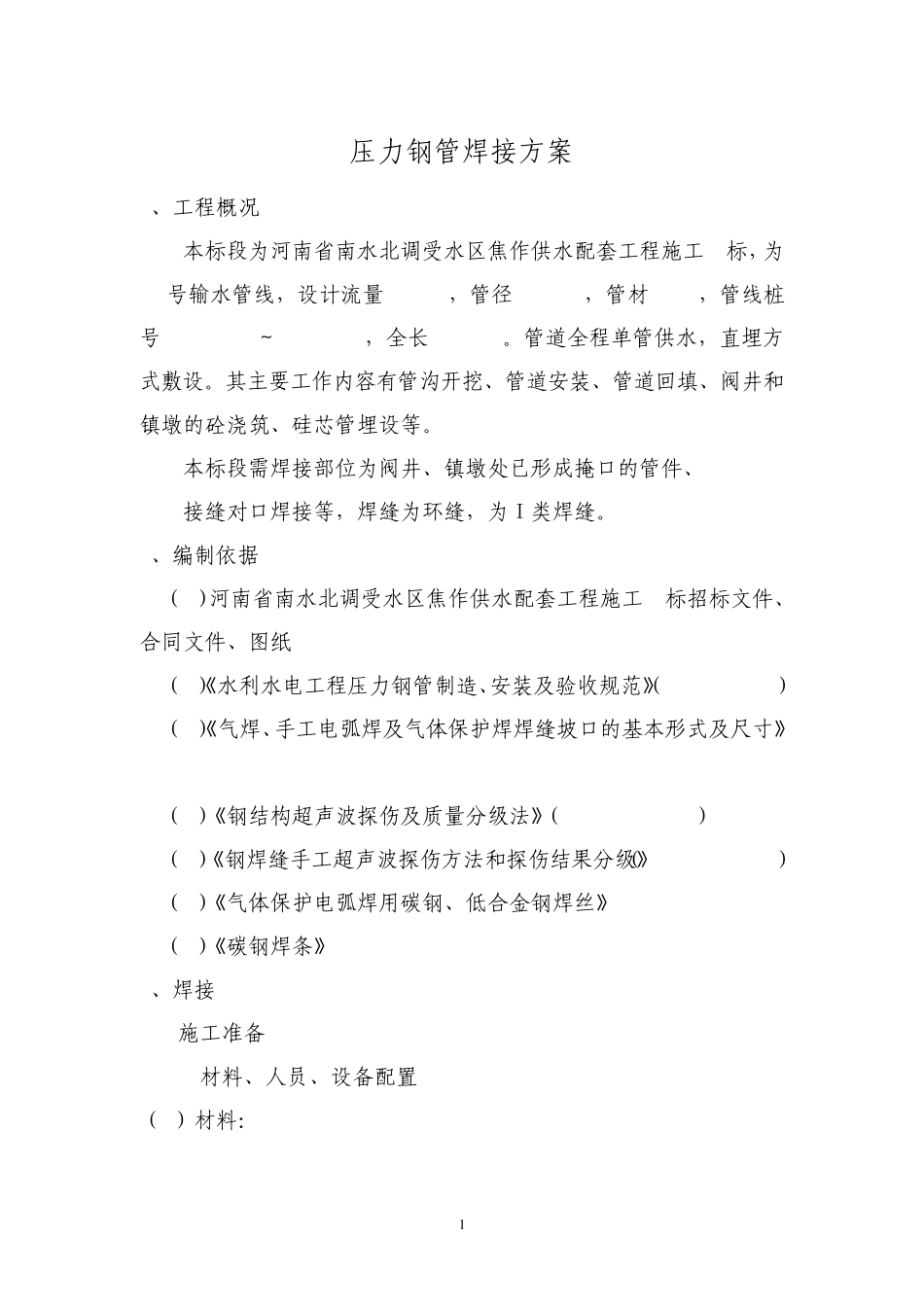

1 压力钢管焊接方案 1、工程概况 本标段为河南省南水北调受水区焦作供水配套工程施工4标，为26号输水管线，设计流量1 m3/s，管径DN1400，管材PCCP，管线桩号WZ14+500～WZ22+190，全长7.69km。管道全程单管供水，直埋方式敷设。其主要工作内容有管沟开挖、管道安装、管道回填、阀井和镇墩的砼浇筑、硅芯管埋设等。 本标段需焊接部位为阀井、镇墩处已形成掩口的管件、 接缝对口焊接等，焊缝为环缝，为Ⅰ类焊缝。 2、编制依据 （1）河南省南水北调受水区焦作供水配套工程施工4标招标文件、合同文件、图纸 （2）《水利水电工程压力钢管制造、安装及验收规范》（SL432-2008） （3）《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及尺寸》GB985-1988 （4）《钢结构超声波探伤及质量分级法》（JG/T203-2007） （5）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-1989） （6）《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110-2008 （7）《碳钢焊条》GB/T5117-1995 3、焊接 3.1施工准备 3.1.1材料、人员、设备配臵 （1）材料： 2 a、焊条的性能与焊机的型号相匹配。CO2气体保护焊机采用H08Mn2SiA焊丝，电弧焊采用H08Mn焊条，焊剂HJ431。 焊接材料须是有质量保证的生产厂家生产的合格产品，附有出厂材质证明书和质量保证书。焊材进库前，应按相应的标准检查验收。对材.0质有怀疑时，应进行复验，合格后方可使用。焊接材料仓库管理严格按有关制度规定执行。 b、钢材切割采用气体割刀，切割用的氧气和乙炔要求纯度≥99.5%。 （2）人员：详见人员配臵表 人员配臵表 序号 人员名称 数量 备注 1 焊工 4名 持证（持锅炉、压力容器焊工证或压力钢管制造、安装焊工证） 2 辅助工 1名 3 检测人员 1名 持证（持检测人员资格证，Ⅱ级以上） 4 安全员 1名 5 质检员 1名 参加钢管环缝焊接施工的焊工必须具有相应的理论知识和实际操作技能。并取得了相应的合格证书。所有参加施焊的焊工都必须接受焊前施工技术交底和安全技术交底，并应认真学习和掌握工艺方案所要求的各项技术要求。焊接时采用2名焊工对称施焊。 （3）设备配臵：详见设备配臵表 设备配臵表 序号 设备名称 型号 数量 备注 1 逆变直流电焊机 ZX7-400A 1台 3 序号 设备名称 型号 数量 备注 2 气焊机 二氧化碳气体保护焊机 1台 3 吊车 徐州80t 1台 4 汽车 长城皮卡 1台 5 碳弧气刨机 1台 6 割枪 2副 7 恒温干...
