机械制图教案

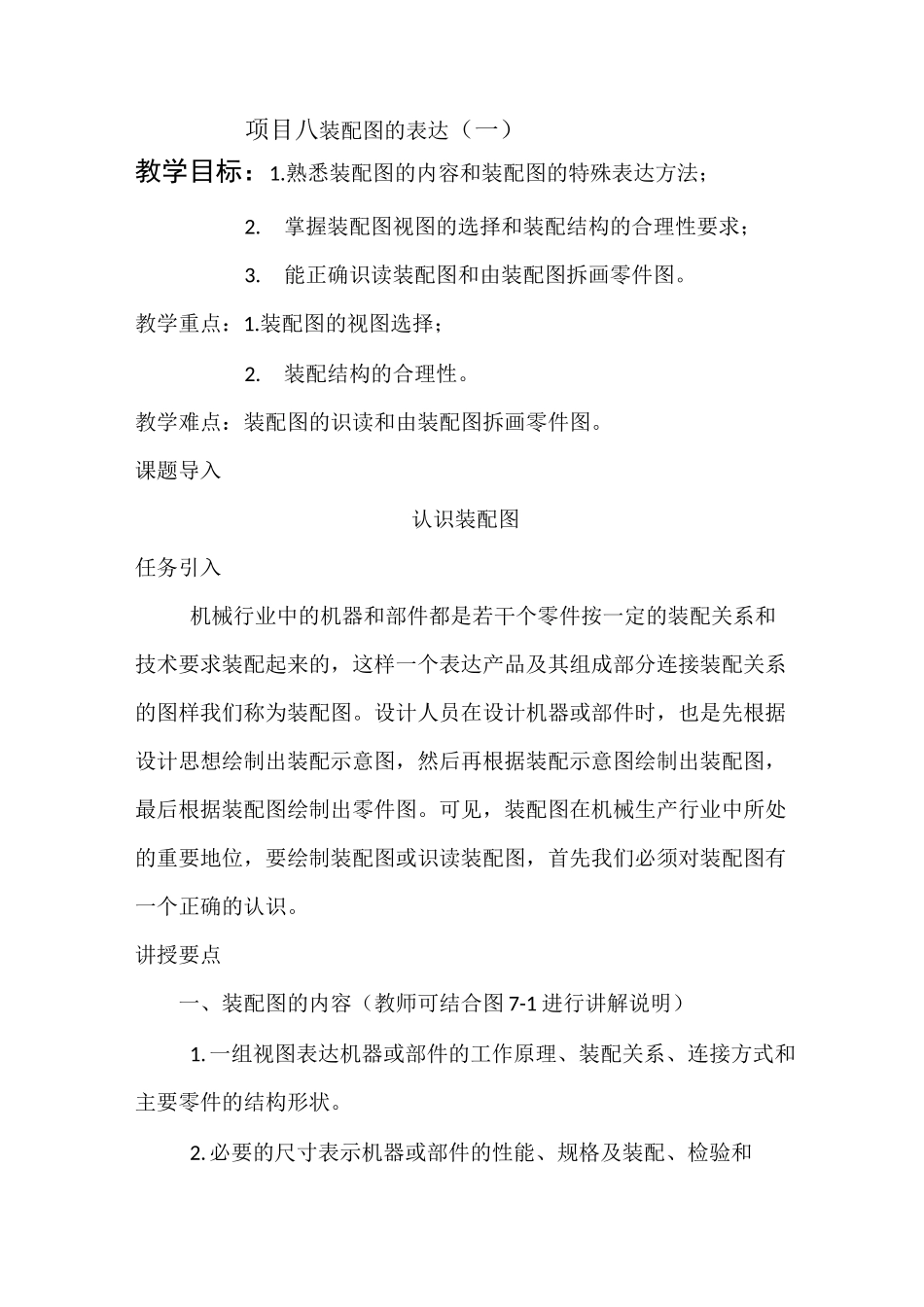

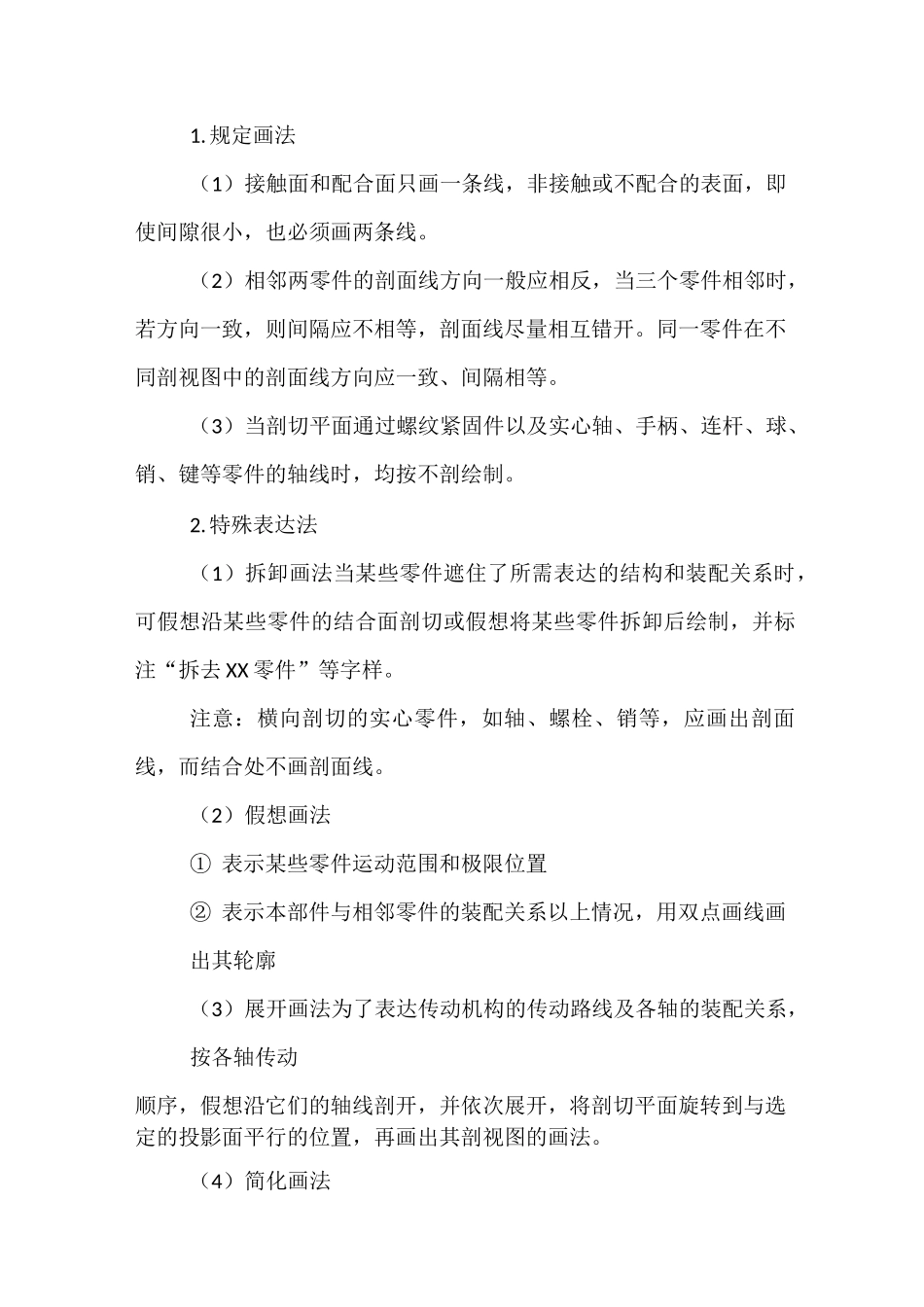

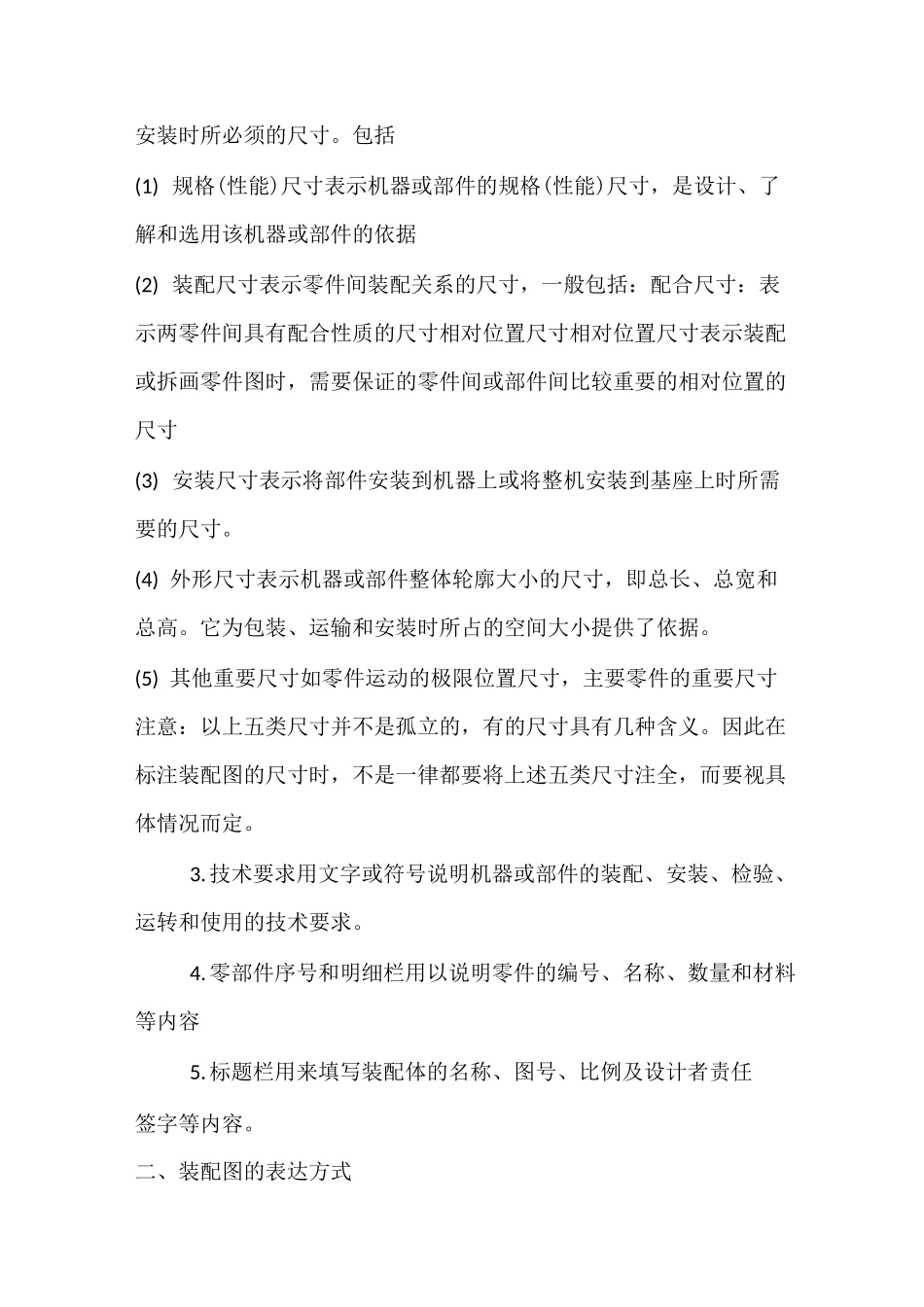

项目八装配图的表达（一）教学目标：1.熟悉装配图的内容和装配图的特殊表达方法；2.掌握装配图视图的选择和装配结构的合理性要求；3.能正确识读装配图和由装配图拆画零件图。教学重点：1.装配图的视图选择；2.装配结构的合理性。教学难点：装配图的识读和由装配图拆画零件图。课题导入认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。设计人员在设计机器或部件时，也是先根据设计思想绘制出装配示意图，然后再根据装配示意图绘制出装配图，最后根据装配图绘制出零件图。可见，装配图在机械生产行业中所处的重要地位，要绘制装配图或识读装配图，首先我们必须对装配图有一个正确的认识。讲授要点一、装配图的内容（教师可结合图 7-1 进行讲解说明）1.一组视图表达机器或部件的工作原理、装配关系、连接方式和主要零件的结构形状。2.必要的尺寸表示机器或部件的性能、规格及装配、检验和安装时所必须的尺寸。包括(1) 规格(性能)尺寸表示机器或部件的规格(性能)尺寸，是设计、了解和选用该机器或部件的依据(2) 装配尺寸表示零件间装配关系的尺寸，一般包括：配合尺寸：表示两零件间具有配合性质的尺寸相对位置尺寸相对位置尺寸表示装配或拆画零件图时，需要保证的零件间或部件间比较重要的相对位置的尺寸(3) 安装尺寸表示将部件安装到机器上或将整机安装到基座上时所需要的尺寸。(4) 外形尺寸表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。它为包装、运输和安装时所占的空间大小提供了依据。(5) 其他重要尺寸如零件运动的极限位置尺寸，主要零件的重要尺寸注意：以上五类尺寸并不是孤立的，有的尺寸具有几种含义。因此在标注装配图的尺寸时，不是一律都要将上述五类尺寸注全，而要视具体情况而定。3.技术要求用文字或符号说明机器或部件的装配、安装、检验、运转和使用的技术要求。4.零部件序号和明细栏用以说明零件的编号、名称、数量和材料等内容5.标题栏用来填写装配体的名称、图号、比例及设计者责任签字等内容。二、装配图的表达方式1.规定画法（1）接触面和配合面只画一条线，非接触或不配合的表面，即使间隙很小，也必须画两条线。（2）相邻两零件的剖面线方向一般应相反，当三个零件相邻时，若方向一致，则间隔应不相等，剖面线尽量相互错开。同一零件在不同剖视图中的剖面线方向应一致、间隔相等。（3）当剖...
