周波跌落测试作业指导书

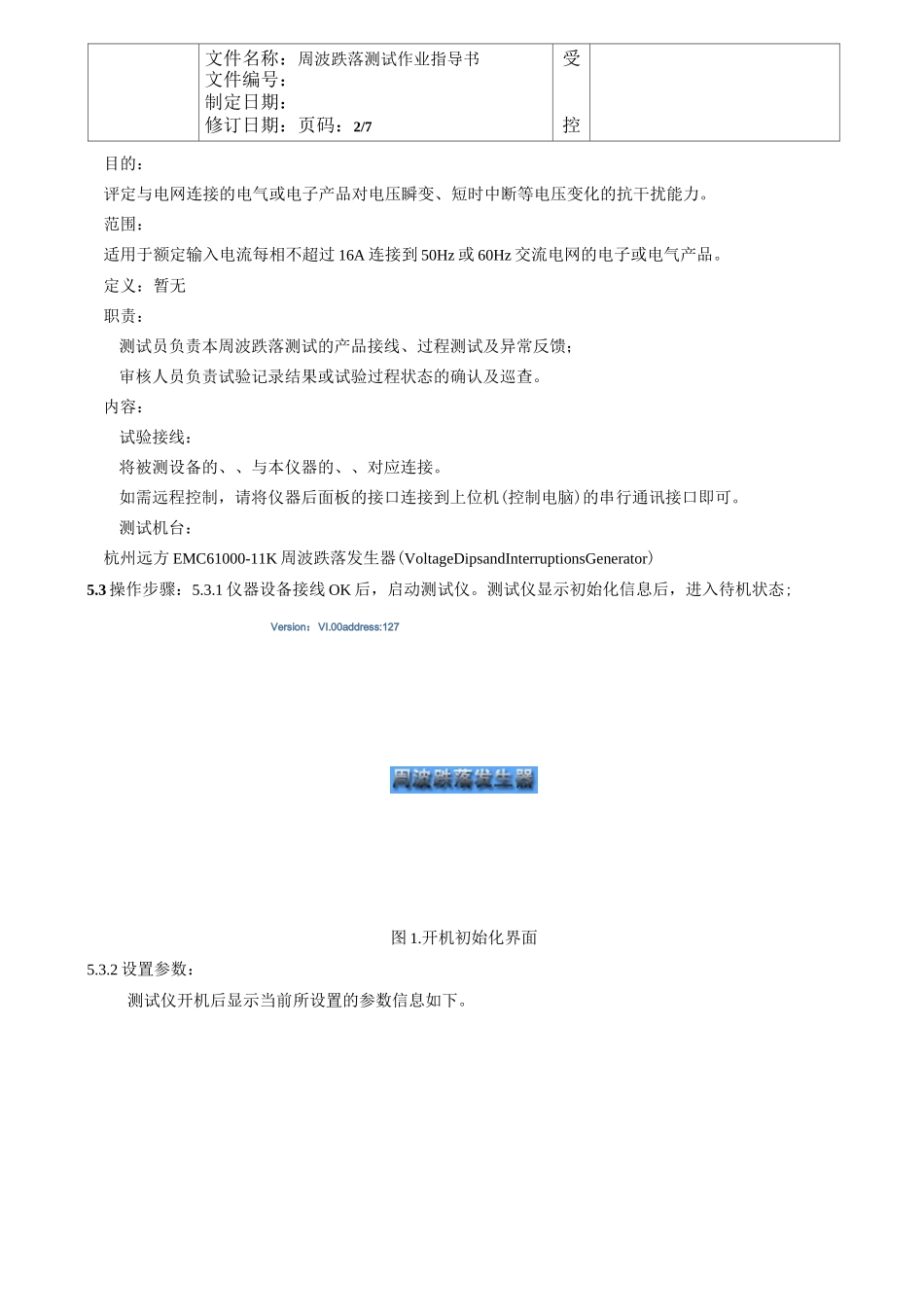

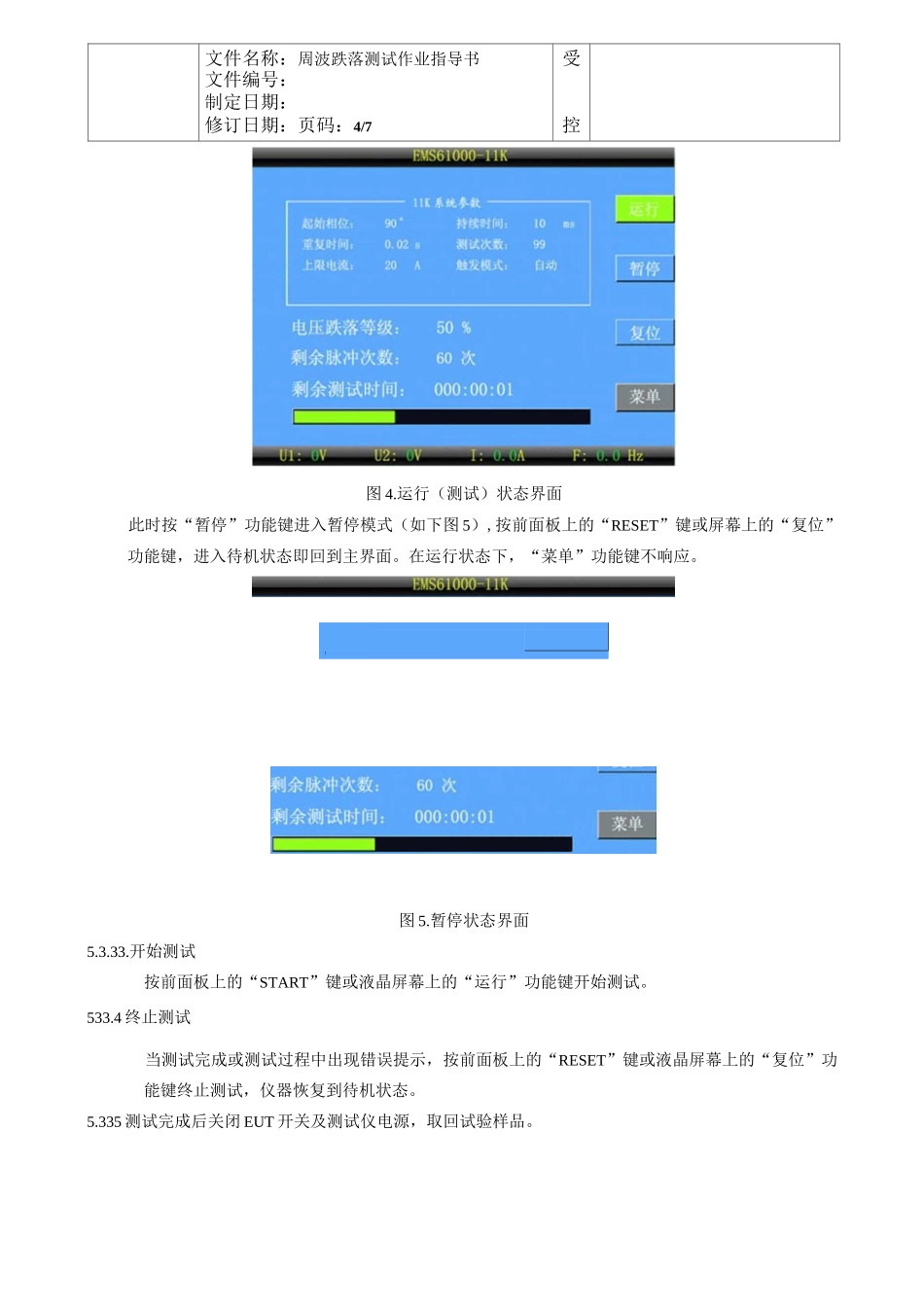

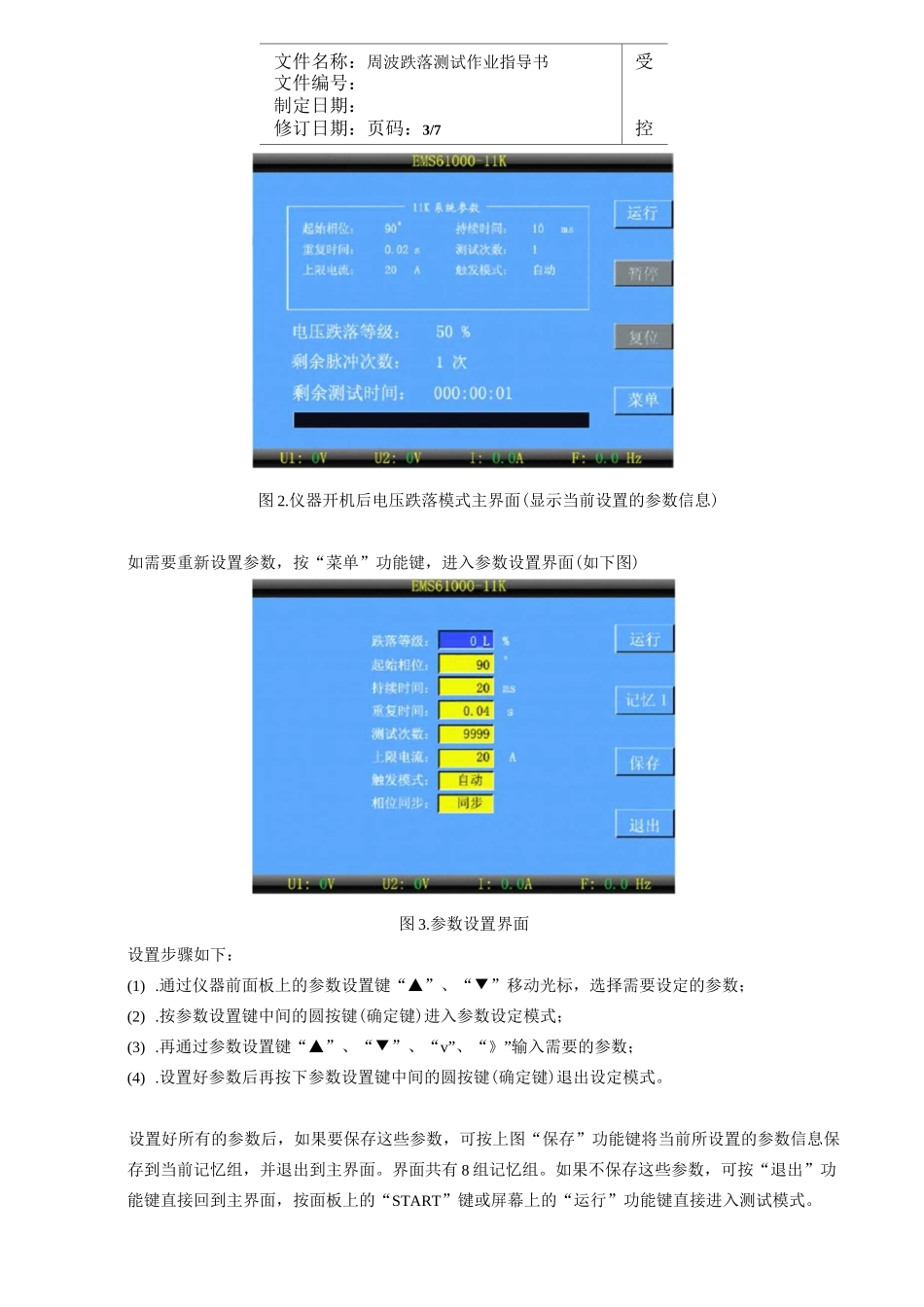

文件名称：周波跌落测试作业指导书受文件编号：制定日期：修订日期：页码：2/7控目的：评定与电网连接的电气或电子产品对电压瞬变、短时中断等电压变化的抗干扰能力。范围：适用于额定输入电流每相不超过 16A 连接到 50Hz 或 60Hz 交流电网的电子或电气产品。定义：暂无职责：测试员负责本周波跌落测试的产品接线、过程测试及异常反馈；审核人员负责试验记录结果或试验过程状态的确认及巡查。内容：试验接线：将被测设备的、、与本仪器的、、对应连接。如需远程控制，请将仪器后面板的接口连接到上位机(控制电脑)的串行通讯接口即可。测试机台：杭州远方 EMC61000-11K 周波跌落发生器(VoltageDipsandInterruptionsGenerator)5.3 操作步骤：5.3.1 仪器设备接线 OK 后，启动测试仪。测试仪显示初始化信息后，进入待机状态;Version：VI.00address:127图 1.开机初始化界面5.3.2 设置参数：测试仪开机后显示当前所设置的参数信息如下。文件名称：周波跌落测试作业指导书受文件编号：制定日期：修订日期：页码：3/7控图 2.仪器开机后电压跌落模式主界面(显示当前设置的参数信息)如需要重新设置参数，按“菜单”功能键，进入参数设置界面(如下图)图 3.参数设置界面设置步骤如下：(1) .通过仪器前面板上的参数设置键“▲”、“▼”移动光标，选择需要设定的参数；(2) .按参数设置键中间的圆按键(确定键)进入参数设定模式；(3) .再通过参数设置键“▲”、“▼”、“v”、“》”输入需要的参数；(4) .设置好参数后再按下参数设置键中间的圆按键(确定键)退出设定模式。设置好所有的参数后，如果要保存这些参数，可按上图“保存”功能键将当前所设置的参数信息保存到当前记忆组，并退出到主界面。界面共有 8 组记忆组。如果不保存这些参数，可按“退出”功能键直接回到主界面，按面板上的“START”键或屏幕上的“运行”功能键直接进入测试模式。文件名称：周波跌落测试作业指导书受文件编号：制定日期：修订日期：页码：4/7控图 4.运行（测试）状态界面此时按“暂停”功能键进入暂停模式（如下图 5）,按前面板上的“RESET”键或屏幕上的“复位”功能键，进入待机状态即回到主界面。在运行状态下，“菜单”功能键不响应。!图 5.暂停状态界面5.3.33.开始测试按前面板上的“START”键或液晶屏幕上的“运行”功能键开始测试。533.4 终止测试当测试完成或测试过程中出现错误提示，按前面板上的“RESET”键或液晶屏幕上的“复位”功能键终...
