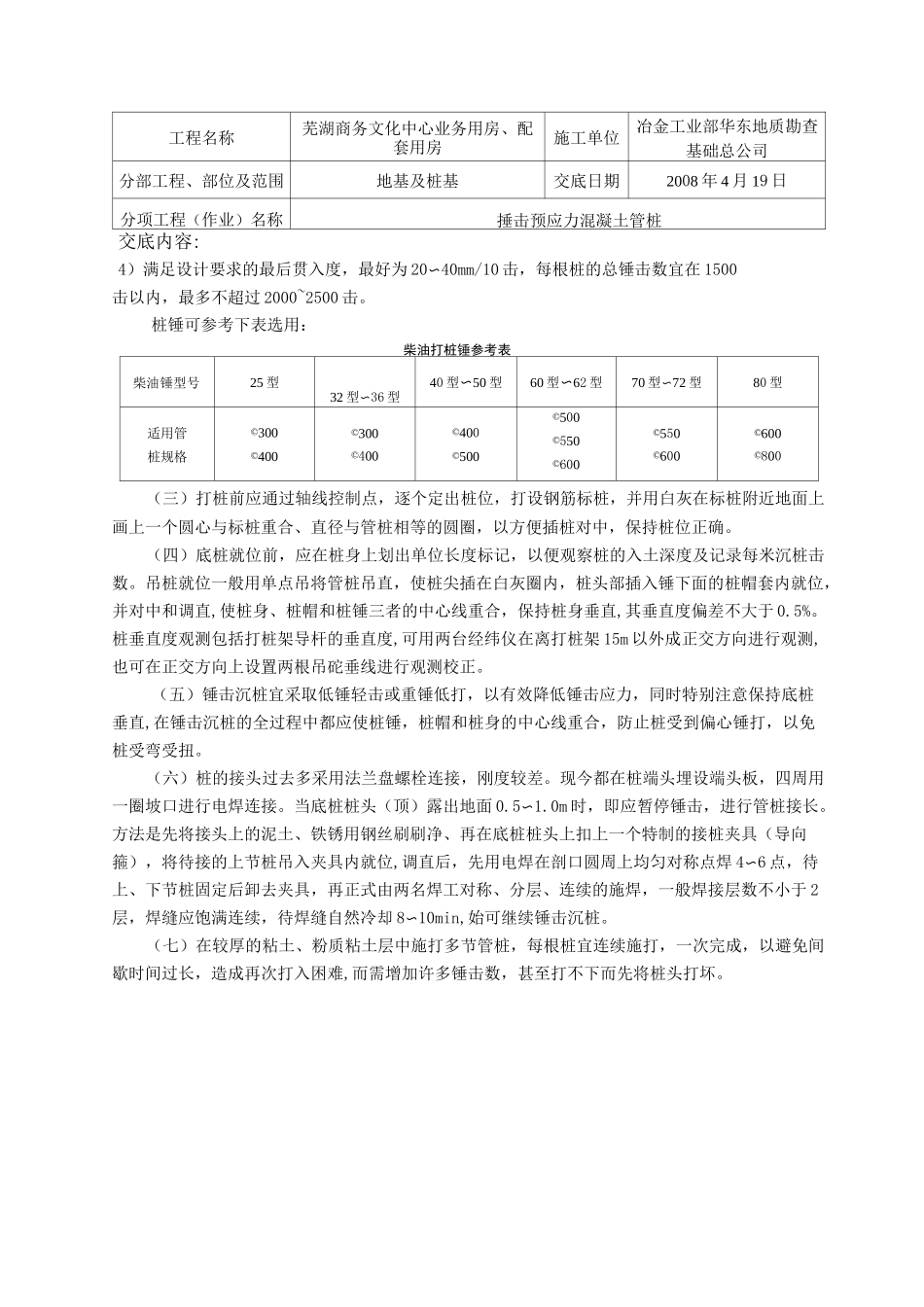

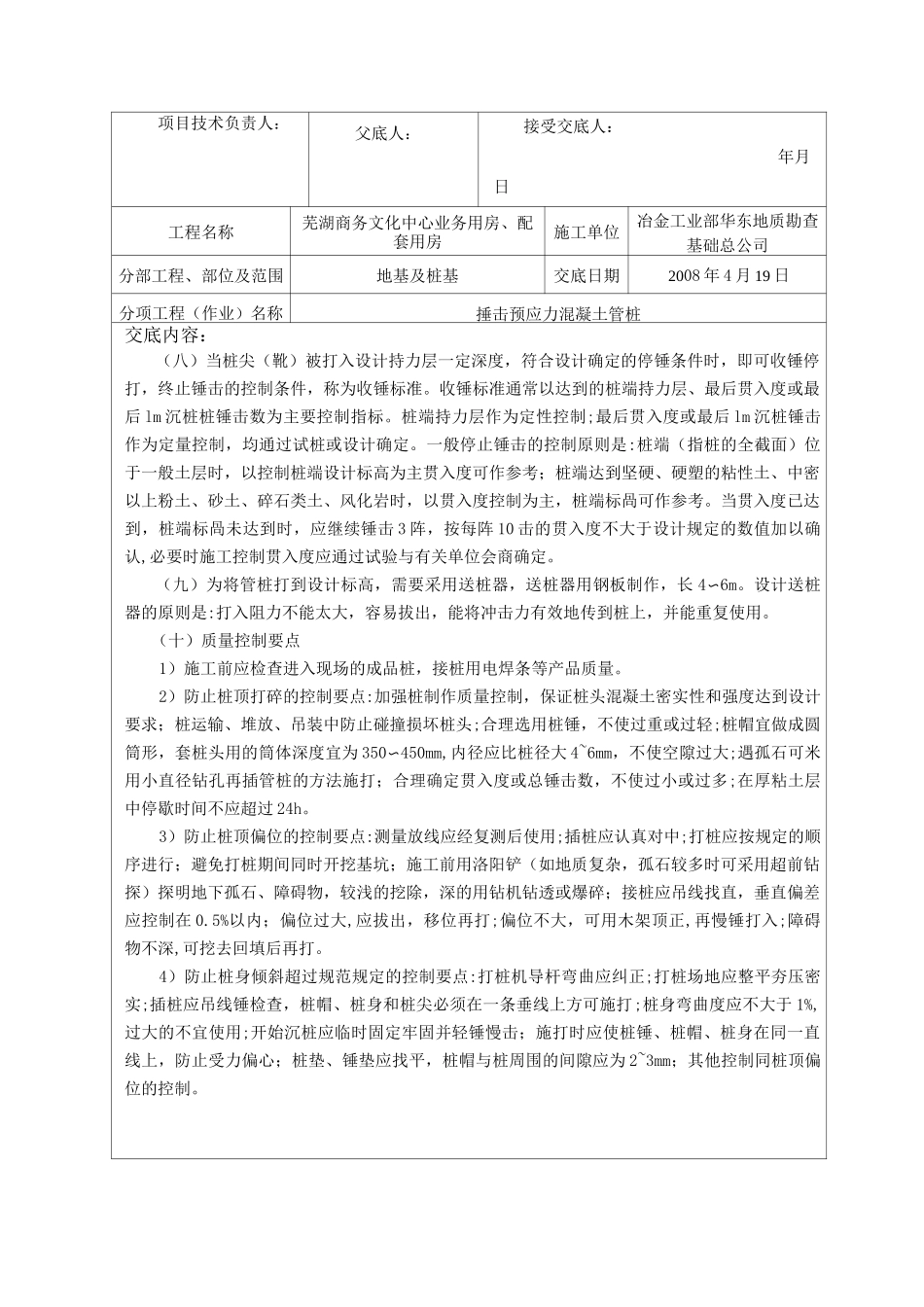

技术交底记录编号:工程名称芜湖商务文化中心业务用房、配套用房施工单位冶金工业部华东地质勘查基础总公司分部工程、部位及范围地基及桩基交底日期2008 年 4 月 19 日分项工程（作业）名称捶击预应力混凝土管桩交底内容:一、施工准备1 技术准备1）熟悉施工图纸和地质勘察报告,掌握土层变化情况。2）根据桩的断面大小和土层变化情况以及现场周围环境，沉桩需采取的特殊措施。2 材料、主要机具准备捶击桩所需相关机械设备、电焊条、钢丝绳吊索、测量试验仪器、截桩机具等小型材料由专业分包单位自行提供。3 作业人员施工员、质检员、测量员、电工、焊工、桩机操作人员等必须持证上岗。二、施工工序1、本工程根据现场的实际情况先施工具备条件的 5 根试桩（直接 500 为 1 根，直径 600 为 4根）,满足试桩要求后进行静载试验验证桩的承载力，为设计提供参考，试验合格后进行大面积工程桩施工。三、施工工艺1 工艺流程测量放线定桩位一桩机就位一底桩就位、对中和调直一锤击沉桩一接桩一再锤击沉桩一再接桩 f 打至持力层 f 收锤2 施工要点（一）管桩施工顺序，应根据桩的密集程度与周围建（构）筑物的关系合理确定。一般当桩较密集且距周围建（构）筑物较远，施工场地较开阔时，宜从中间向四周对称施打；若桩较密集、场地狭长、两端距建（构）筑物较远时，宜从中间向两端对称施打；若桩较密集且一侧靠近建（构）筑物时，宜从毗邻建筑物一侧开始向另一方向施打。若建（构）筑物外围设有支护桩，宜先打设工程桩，再打设外围支护桩。根据入土深度，宜先打设深桩，后打设浅桩;根据管桩规格，宜先大后小，先长后短;根据高层建筑塔楼（高层）与裙房（低层）的关系，宜先高后低。（二）桩锤选择。管桩施打应合理选择桩锤，桩锤选用一般应满足以下要求：1）能保证桩的承载力满足设计要求；2）能顺利或基本顺利地将桩下沉到设计深度；3）打桩的破碎率能控制在 1%左右，最多不超过 3%;项目技术负责人：交底人：接受交底人：年月日工程名称芜湖商务文化中心业务用房、配套用房施工单位冶金工业部华东地质勘查基础总公司分部工程、部位及范围地基及桩基交底日期2008 年 4 月 19 日分项工程（作业）名称捶击预应力混凝土管桩交底内容：4）满足设计要求的最后贯入度，最好为 20〜40mm/10 击，每根桩的总锤击数宜在 1500击以内，最多不超过 2000~2500 击。桩锤可参考下表选用：柴油打桩锤参考表柴油锤型号25 型32 型〜36 型40 ...
