压缩弹簧容许公差

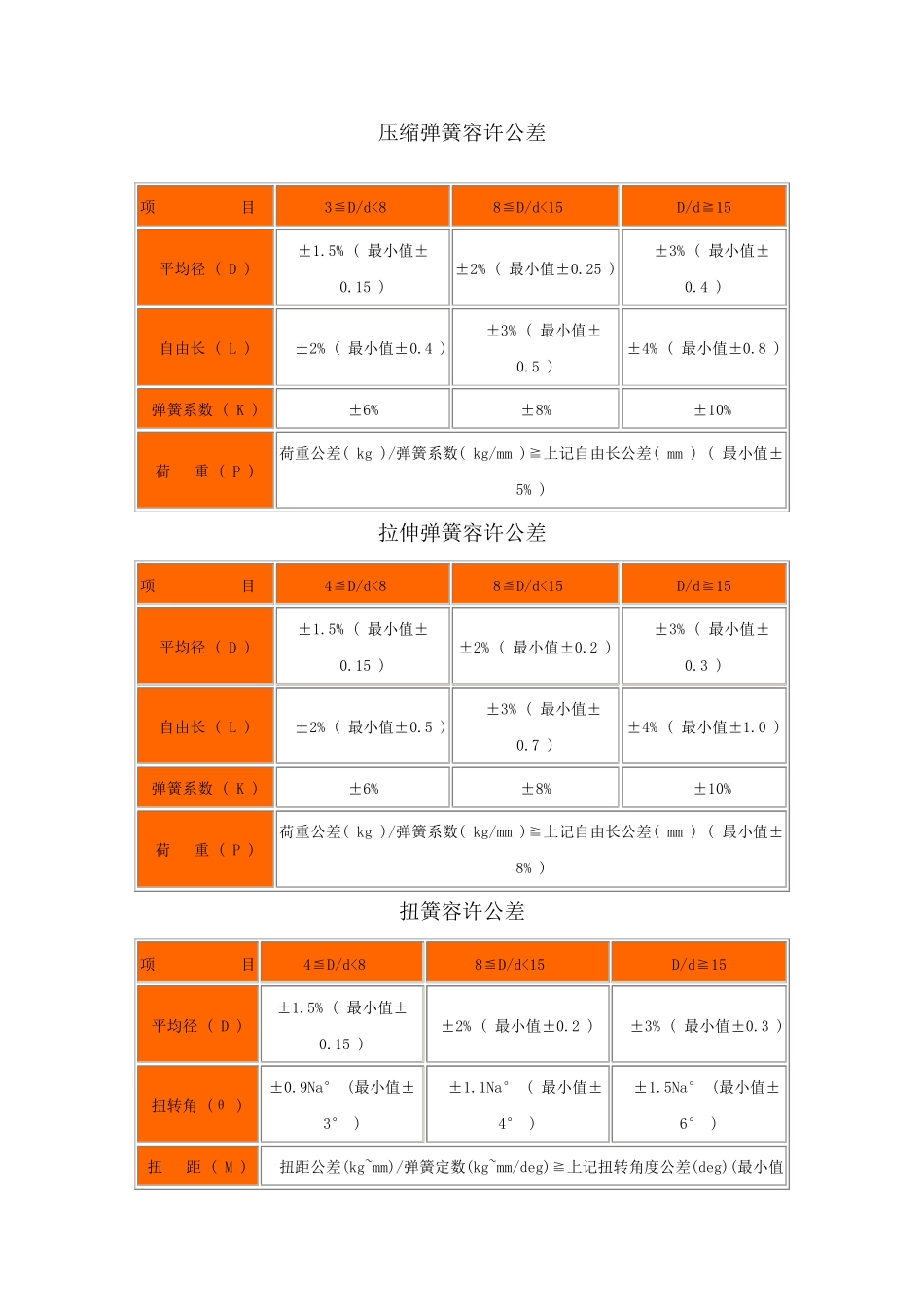

压缩弹簧容许公差_第1页
1/11
压缩弹簧容许公差_第2页
2/11

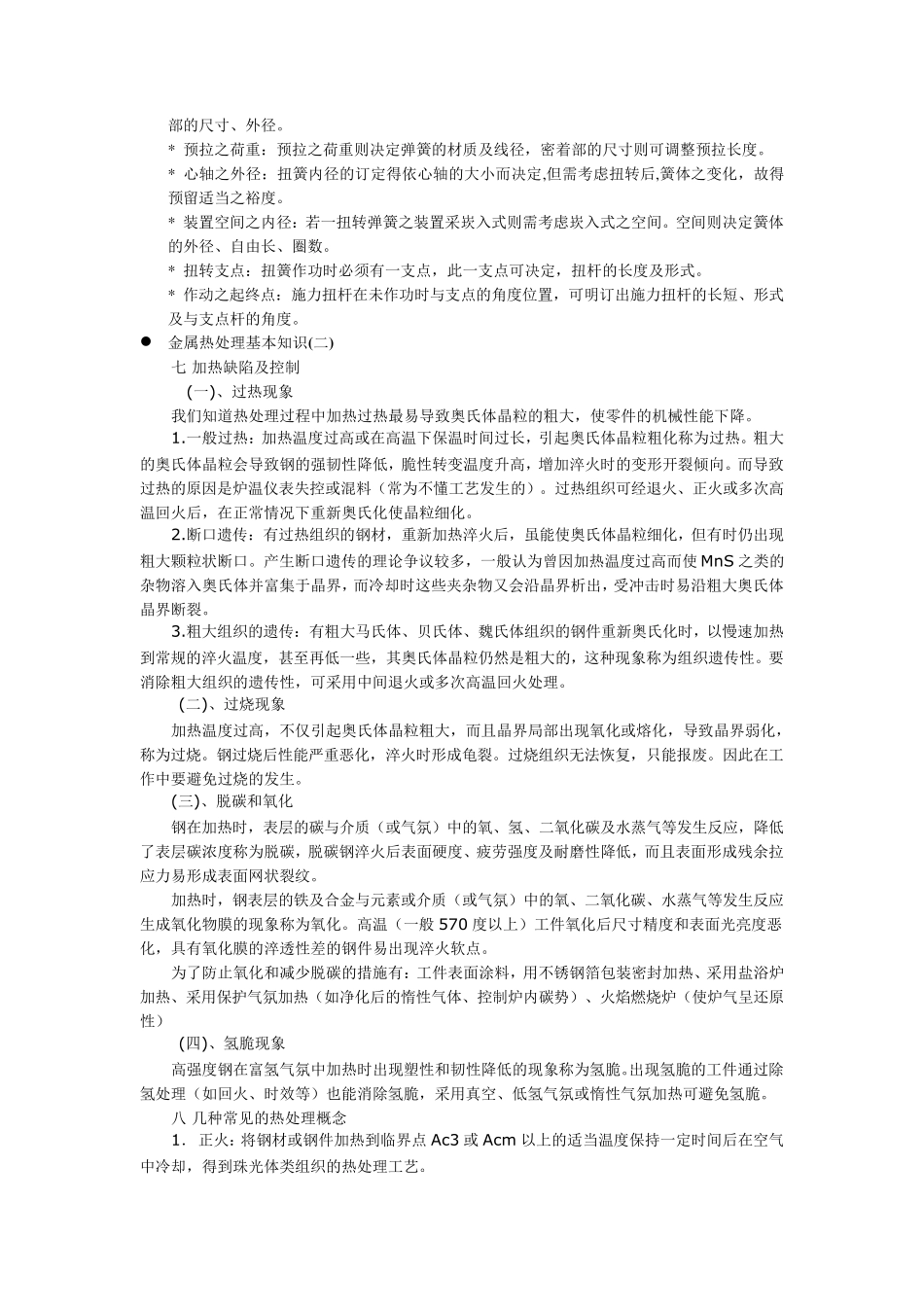

压缩弹簧容许公差_第3页
3/11
压缩弹簧容许公差 项 目 3≦D/d<8 8≦D/d<15 D/d≧15 平均径 ( D ) ±1.5% ( 最小值±0.15 ) ±2% ( 最小值±0.25 ) ±3% ( 最小值±0.4 ) 自由长 ( L ) ±2% ( 最小值±0.4 ) ±3% ( 最小值±0.5 ) ±4% ( 最小值±0.8 ) 弹簧系数 ( K ) ±6% ±8% ±10% 荷 重 ( P ) 荷重公差( kg )/弹簧系数( kg/mm )≧上记自由长公差( mm ) ( 最小值±5% ) 拉伸弹簧容许公差 项 目 4≦D/d<8 8≦D/d<15 D/d≧15 平均径 ( D ) ±1.5% ( 最小值±0.15 ) ±2% ( 最小值±0.2 ) ±3% ( 最小值±0.3 ) 自由长 ( L ) ±2% ( 最小值±0.5 ) ±3% ( 最小值±0.7 ) ±4% ( 最小值±1.0 ) 弹簧系数 ( K ) ±6% ±8% ±10% 荷 重 ( P ) 荷重公差( kg )/弹簧系数( kg/mm )≧上记自由长公差( mm ) ( 最小值±8% ) 扭簧容许公差 项 目 4≦D/d<8 8≦D/d<15 D/d≧15 平均径 ( D ) ±1.5% ( 最小值±0.15 ) ±2% ( 最小值±0.2 ) ±3% ( 最小值±0.3 ) 扭转角 (θ ) ±0.9Na° (最小值±3° ) ±1.1Na° ( 最小值±4° ) ±1.5Na° (最小值±6° ) 扭 距 ( M ) 扭距公差(kg~mm)/弹簧定数(kg~mm/deg)≧上记扭转角度公差(deg)(最小值±5% ) 3. 符号代号: d:线材直径 G:横弹性系数 D:平均直径 E:纵弹性系数 n:有效卷数 P:荷重 弹簧材料之弹性系数 材 质 横弹性系数 G 值(kg/mm2) 纵弹性系数 E 值(kg/mm2) 弹簧钢 SUP 8X103 21X103 钢琴线 SWP 8X103 21X103 油回火线 SWOC 8X103 21X103 硬钢线 SWC 8X103 21X103 不锈钢线 SUS631 7.5X103 21X103 不锈钢线 SUS316 7X103 19X103 不锈钢线 SUS304 7X103 19X103 不锈钢线 SUS302 7X103 19X103 破铜线 4.5X103 13X103 磷青铜线 4.3X103 10X103 黄铜线 4X103 10X103 白铜线 4X103 11X103 各类弹簧设计流程  装置空间:设计一压缩弹簧必须清楚了解,所需装置弹簧的空间,方能有效掌握一压缩弹簧之基本制造条件,外径、内径、自由长。 * 活动行程荷重:压缩弹簧的设计,必须清楚了解要作动的位置,及所需承载之弹力。定出位置了解所需的弹力,则可决定材质、线径、圈数。 * 环境因素:弹簧于不同环境下作动,会受环境因素的影响,而影响到使用寿命,故设计者必须考虑到环境温度及湿度之...
