压缩机安装与验收规范

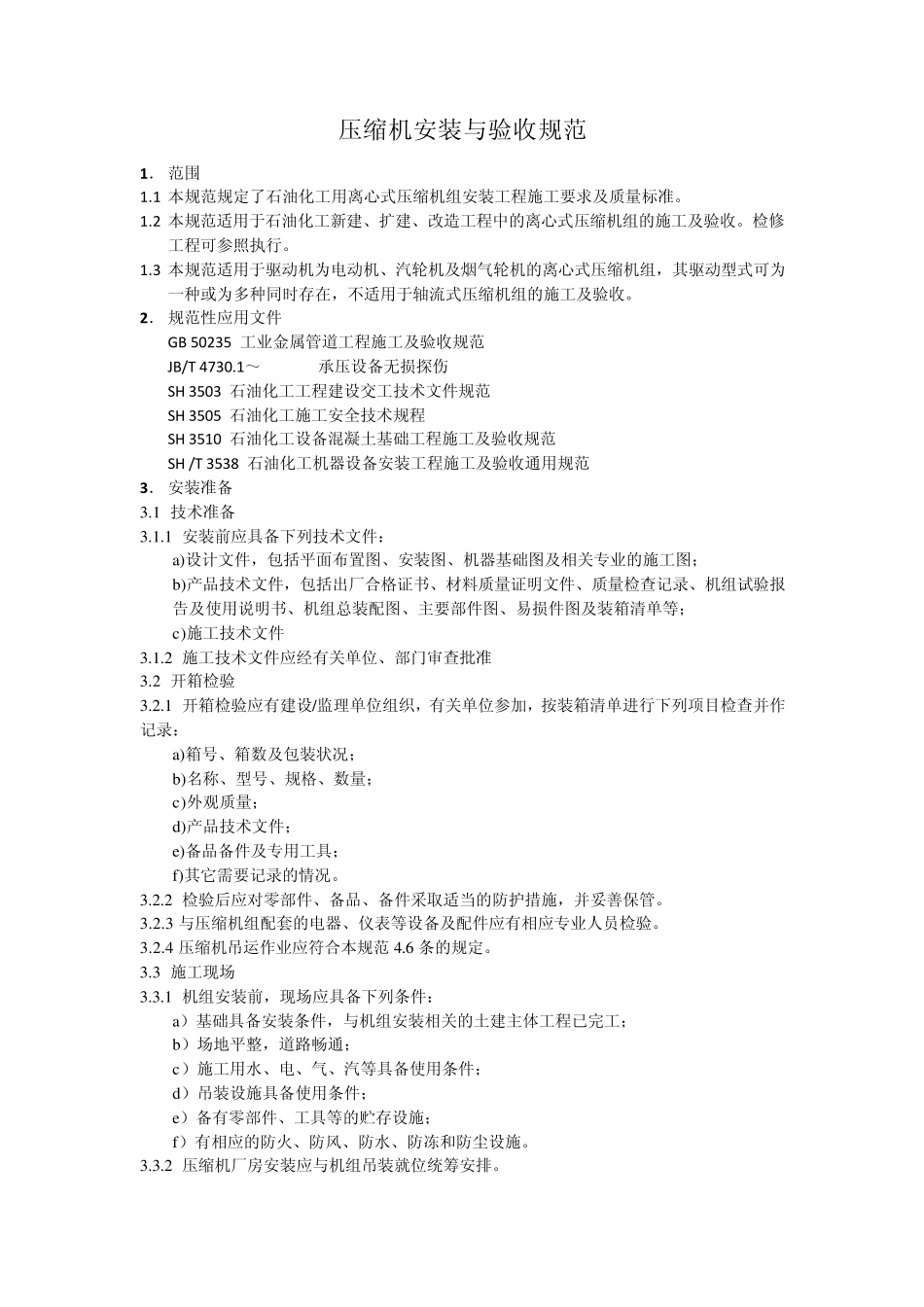

压缩机安装与验收规范 1． 范围 1.1 本规范规定了石油化工用离心式压缩机组安装工程施工要求及质量标准。 1.2 本规范适用于石油化工新建、扩建、改造工程中的离心式压缩机组的施工及验收。检修工程可参照执行。 1.3 本规范适用于驱动机为电动机、汽轮机及烟气轮机的离心式压缩机组，其驱动型式可为一种或为多种同时存在，不适用于轴流式压缩机组的施工及验收。 2． 规范性应用文件 GB 50235 工业金属管道工程施工及验收规范 JB/T 4730.1～4730.6 承压设备无损探伤 SH 3503 石油化工工程建设交工技术文件规范 SH 3505 石油化工施工安全技术规程 SH 3510 石油化工设备混凝土基础工程施工及验收规范 SH /T 3538 石油化工机器设备安装工程施工及验收通用规范 3． 安装准备 3.1 技术准备 3.1.1 安装前应具备下列技术文件： a)设计文件，包括平面布置图、安装图、机器基础图及相关专业的施工图； b)产品技术文件，包括出厂合格证书、材料质量证明文件、质量检查记录、机组试验报告及使用说明书、机组总装配图、主要部件图、易损件图及装箱清单等； c)施工技术文件 3.1.2 施工技术文件应经有关单位、部门审查批准 3.2 开箱检验 3.2.1 开箱检验应有建设/监理单位组织，有关单位参加，按装箱清单进行下列项目检查并作记录： a)箱号、箱数及包装状况； b)名称、型号、规格、数量； c)外观质量； d)产品技术文件； e)备品备件及专用工具； f)其它需要记录的情况。 3.2.2 检验后应对零部件、备品、备件采取适当的防护措施，并妥善保管。 3.2.3 与压缩机组配套的电器、仪表等设备及配件应有相应专业人员检验。 3.2.4 压缩机吊运作业应符合本规范4.6 条的规定。 3.3 施工现场 3.3.1 机组安装前，现场应具备下列条件： a）基础具备安装条件，与机组安装相关的土建主体工程已完工； b）场地平整，道路畅通； c）施工用水、电、气、汽等具备使用条件； d）吊装设施具备使用条件； e）备有零部件、工具等的贮存设施； f）有相应的防火、防风、防水、防冻和防尘设施。 3.3.2 压缩机厂房安装应与机组吊装就位统筹安排。 3.4 基础检查复测及表面处理 3.4.1 基础质量应符合SH 3510 的规定，外观不得有裂纹、蜂窝、空洞、露筋等缺陷。 3.4.2 基础上应明显标出标高基准线、中心线、建筑物上应标有坐标轴线和标高线。 3.4.3 按基础的设计文件复制基础位置和几何尺寸，其允许偏差应符合表1 ...
