压缩机安装方案

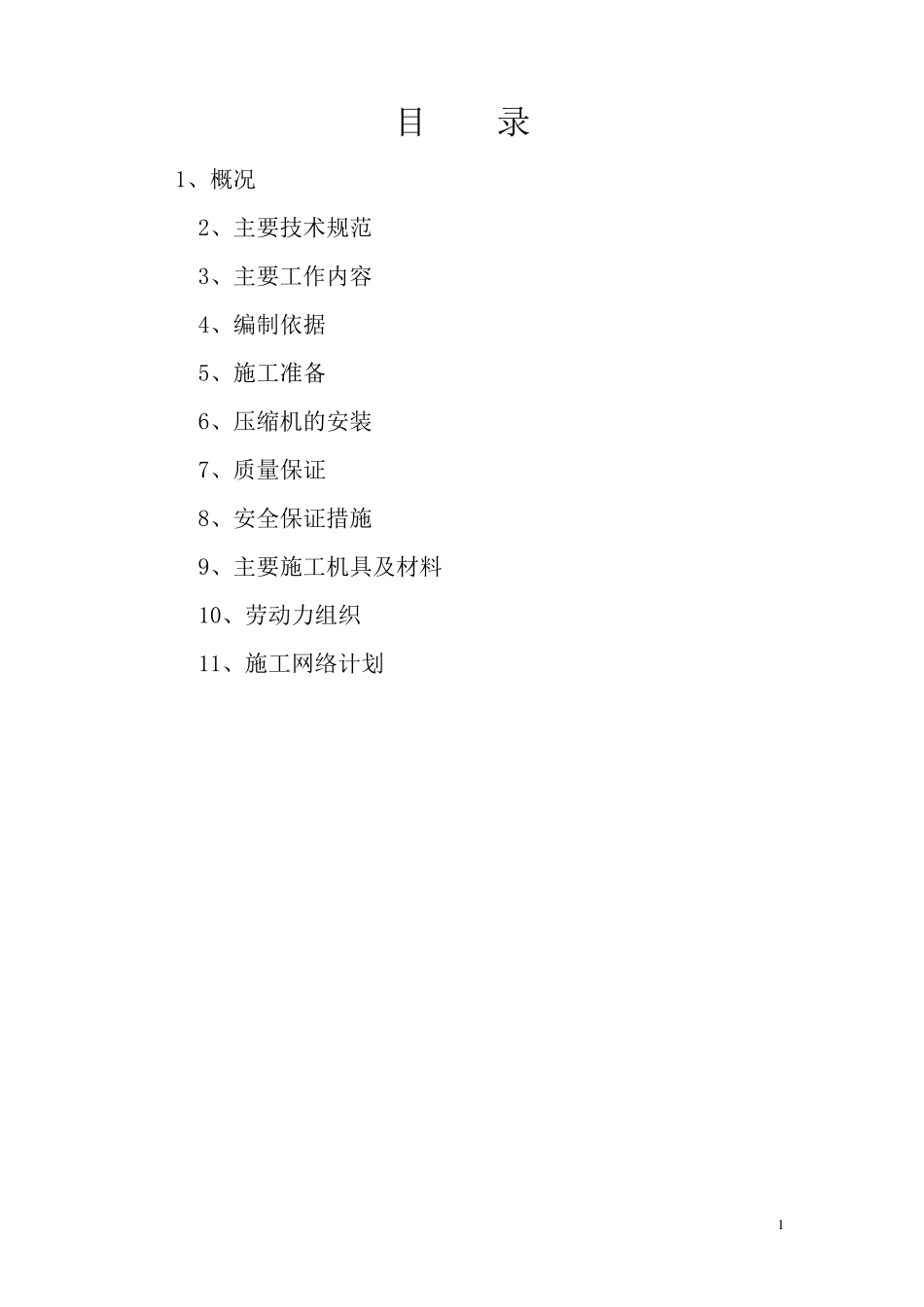

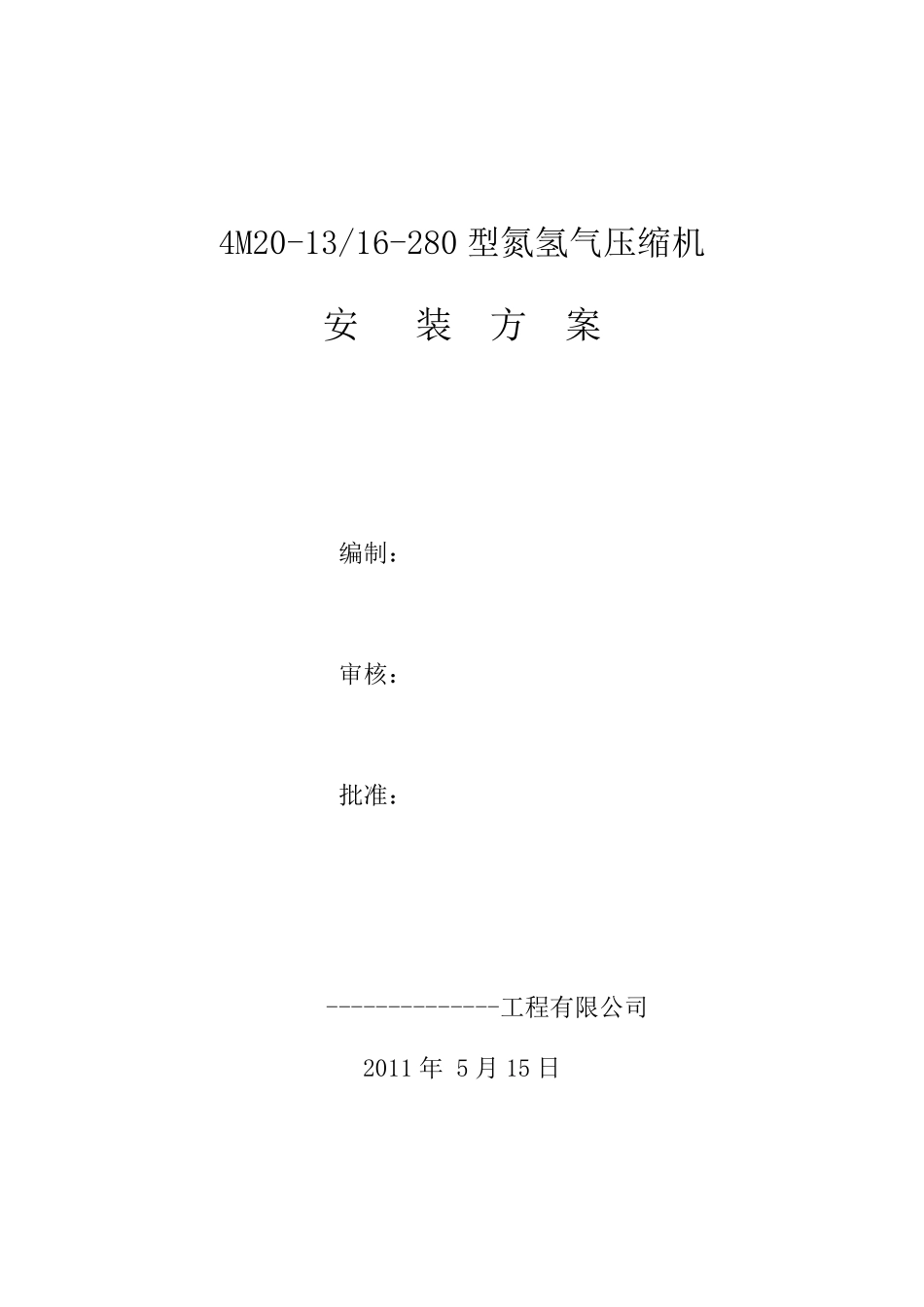

4M20-13/16-280 型氮氢气压缩机 安 装 方 案 编制： 审核： 批准： --------------工程有限公司 2011 年 5 月 15 日 1 目 录 1、概况 2、主要技术规范 3、主要工作内容 4、编制依据 5、施工准备 6、压缩机的安装 7、质量保证 8、安全保证措施 9、主要施工机具及材料 10、劳动力组织 11、施工网络计划 2 1、 工 程 概 况 4M20-13/16-280 型 氮 氢 气 压 缩 机 ， 是 ---------化 工 有 限 责 任 公 司 年 产 5 万吨 硝 基 复 肥 原 料 工 程 项 目 用 气 体 增 压 压 缩 机 ， 其 基 本 结 构 为 四 级 压 缩 四 个 气 缸 ，一 列 一 缸 布 置 ， 一 、 二 、 三 级 气 缸 为 双 作 用 气 缸 ， 气 缸 均 为 上 进 气 下 排 气 结 构 ，每 个 气 缸 均 设 有 可 调 节 支 承 。 压 缩 机 驱 动 采 用 正 压 通 风 三 相 同 步 电 机 ， 压 缩 机 与电 机 的 联 结 采 用 刚 性 联 结 。 2、 主 要 技 术 规 范 2.1 压 缩 机 的 主 要 技 术 规 范 ： 型 号 ： 4M20-13/16-280 型 式 ： 四 列 对 称 平 衡 型 容 积 流 量 ： 13m3/min（ 吸 入 状 态 ） 流 程 参 数 ： 组 分 H2 N2 H2O Ar CH2 吸 入 压 力 排 气 压 力 Vi% 73.46 24.48 0.47 0.33 1.26 1.6MPa 28MPa 压 缩 机 各 级 进 排 气 压 力 及 温 度 ： 级 次 Ⅰ Ⅱ Ⅲ Ⅳ 进 气 压 力 MPa 1.6 3.5～ 4.0 7.2～ 7.8 13.4～ 14.5 排 气 压 力 MPa 3.5～ 4.0 7.2～ 7.8 13.4～ 14.5 28 进 气 温 度0C ≤ 40 ≤ 40 ≤ 40 ≤ 40 排 气 温 度0C 125 115 102 110 压 缩 机 曲 轴 转 速 ： 375r/min 压 缩 机 活 塞 行 程 ： 320mm 缸 径 ： D1=φ305mm D2=φ210mm D3=φ155mm D4=φ155mm 冷却水耗量 ： 180000kg/h 冷却水进 水压 力 ： ≥0.4MPa 冷却水进 水温 度 ： ≤ 32℃ 机 组 总重量 ： 77170kg 压 缩 机 轴 功率： ≤ 1480KW 压 缩 机 主 机 外形尺寸： (L×B×H)7775×3680×1400 2.2 主 电 机 的 主 要 技 术 规 范 ： 型 号 ： TK1600-16/2150 额定功率： 1600KW 额定电 压...
