厌氧反应器组成及分类VIP专享

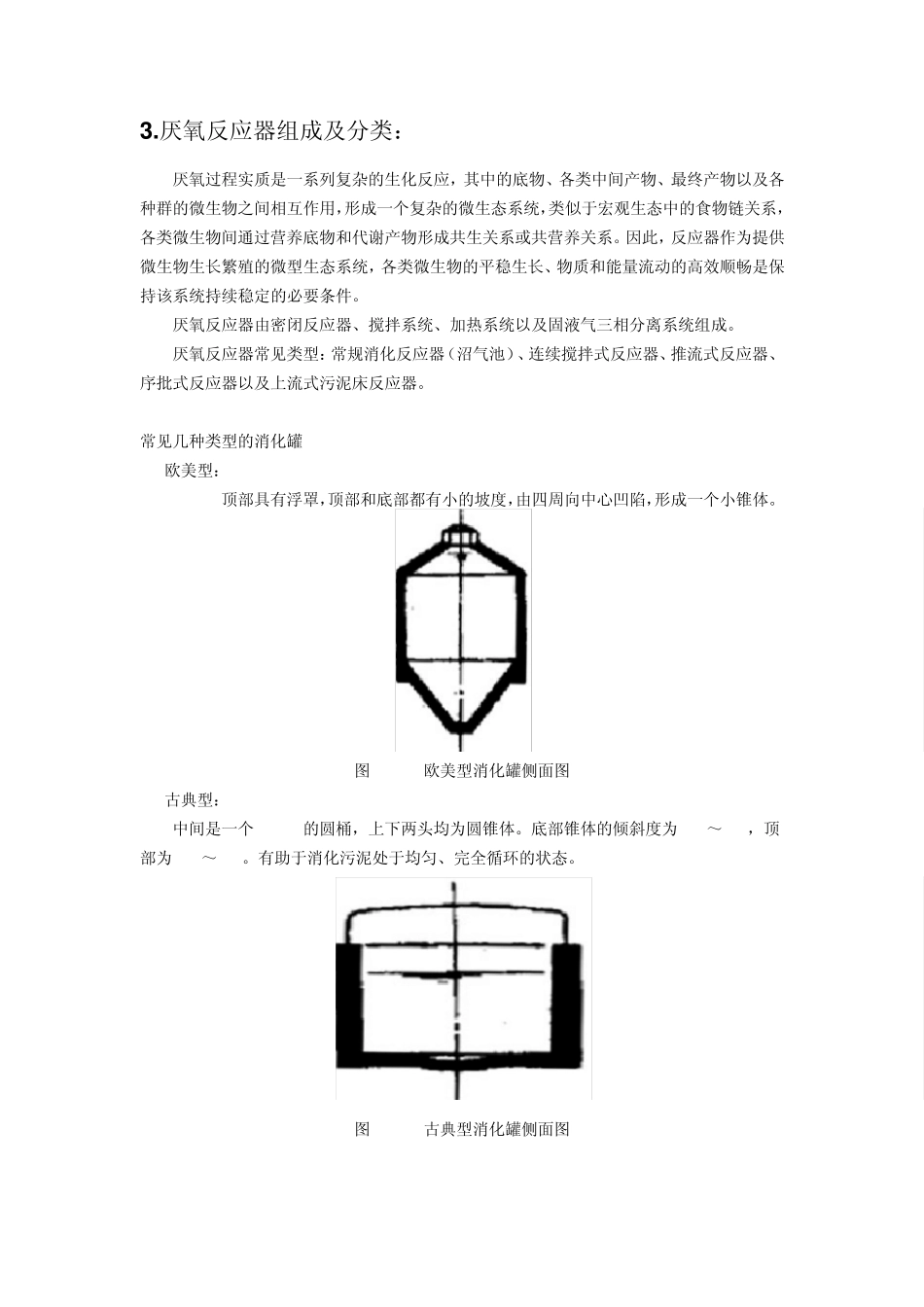

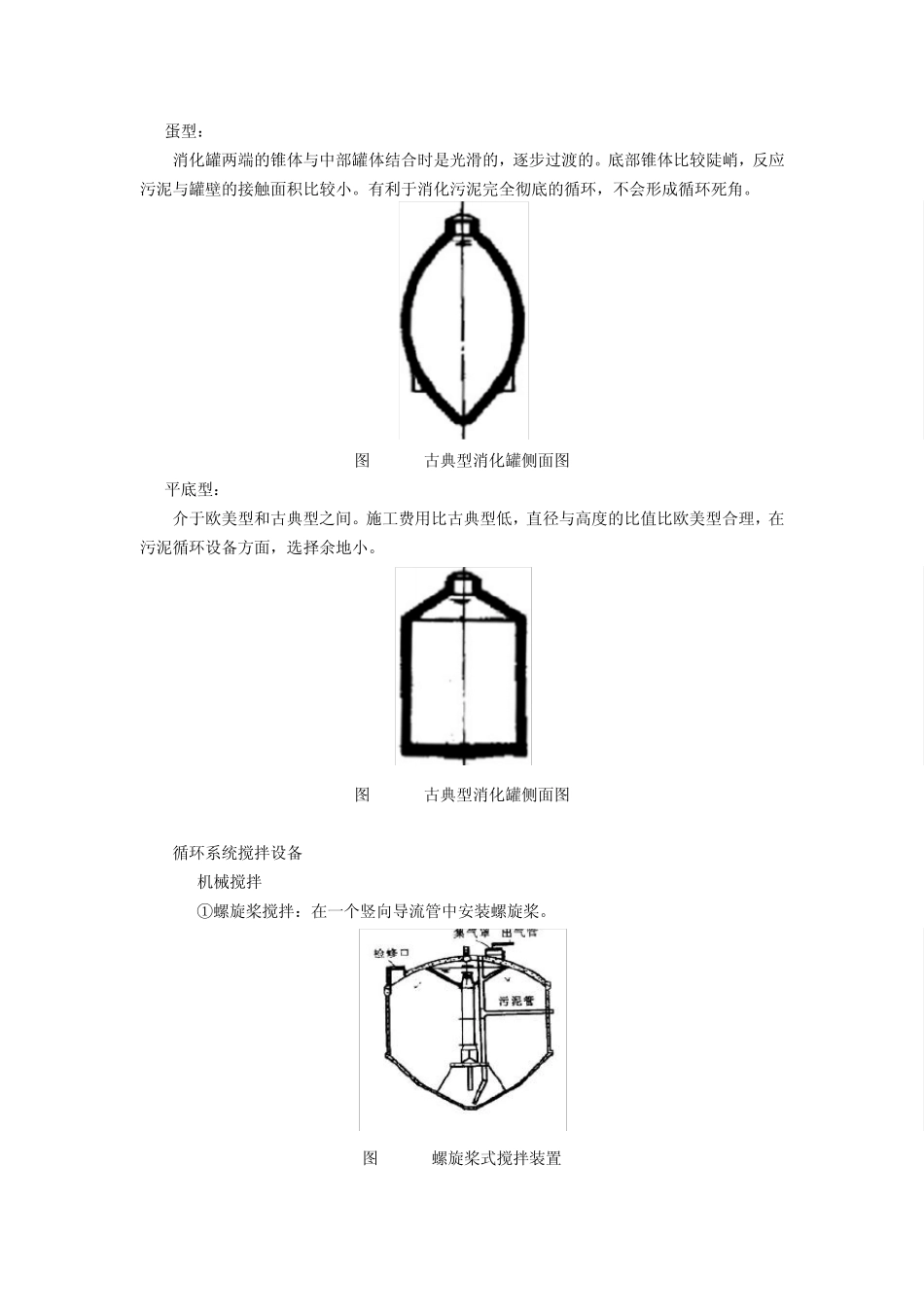

3 .厌氧反应器组成及分类： 厌氧过程实质是一系列复杂的生化反应，其中的底物、各类中间产物、最终产物以及各种群的微生物之间相互作用，形成一个复杂的微生态系统，类似于宏观生态中的食物链关系，各类微生物间通过营养底物和代谢产物形成共生关系或共营养关系。因此，反应器作为提供微生物生长繁殖的微型生态系统，各类微生物的平稳生长、物质和能量流动的高效顺畅是保持该系统持续稳定的必要条件。 厌氧反应器由密闭反应器、搅拌系统、加热系统以及固液气三相分离系统组成。 厌氧反应器常见类型：常规消化反应器（沼气池）、连续搅拌式反应器、推流式反应器、序批式反应器以及上流式污泥床反应器。 常见几种类型的消化罐 1).欧美型： d/H>1,顶部具有浮罩，顶部和底部都有小的坡度，由四周向中心凹陷，形成一个小锥体。 图 7.3.1.欧美型消化罐侧面图 2).古典型： 中间是一个 d/H=1的圆桶，上下两头均为圆锥体。底部锥体的倾斜度为 1.0～1.7，顶部为 0.6～1.0。有助于消化污泥处于均匀、完全循环的状态。 图 7.3.2.古典型消化罐侧面图 3).蛋型： 消化罐两端的锥体与中部罐体结合时是光滑的，逐步过渡的。底部锥体比较陡峭，反应污泥与罐壁的接触面积比较小。有利于消化污泥完全彻底的循环，不会形成循环死角。 图7.3.3.古典型消化罐侧面图 4).平底型： 介于欧美型和古典型之间。施工费用比古典型低，直径与高度的比值比欧美型合理，在污泥循环设备方面，选择余地小。 图7.3.4.古典型消化罐侧面图 循环系统搅拌设备 1).机械搅拌 ①螺旋桨搅拌：在一个竖向导流管中安装螺旋桨。 图7.3.5.螺旋桨式搅拌装置 ②水射器搅拌： 水射器搅拌也称喷射泵。一般设置在池中心，用水泵将消化池底部的污泥抽出后压入水射器的喷嘴，当污泥射入水射器的喉咙时，形成很大的负压，将消化池液面的消化液吸入，通过扩散管从池子下部排出形成一个循环搅拌。 图7.3.6.水射搅拌装置 2).沼气搅拌 ①气提式搅拌：将沼气压入设在消化池的导管流管中部或底部，使沼气与消化液混合，含气泡的污泥即沿导流管上升，起提升作用，使池内消化液不断循环搅拌。 图7.3.7.气提式搅拌 ②竖管式搅拌：在池内均匀布置若干根竖管，经过加压的沼气通过配器总管分配到各根竖管，从下端吹出，起搅拌作用。 图7.3.8.竖管式搅拌装置 3).泵 循 环 物 料 搅 拌 用 泵 将 消 化 污 泥 从 池 底 抽 出 ，加 压 后 送 至 浮 渣 表 层 ...
