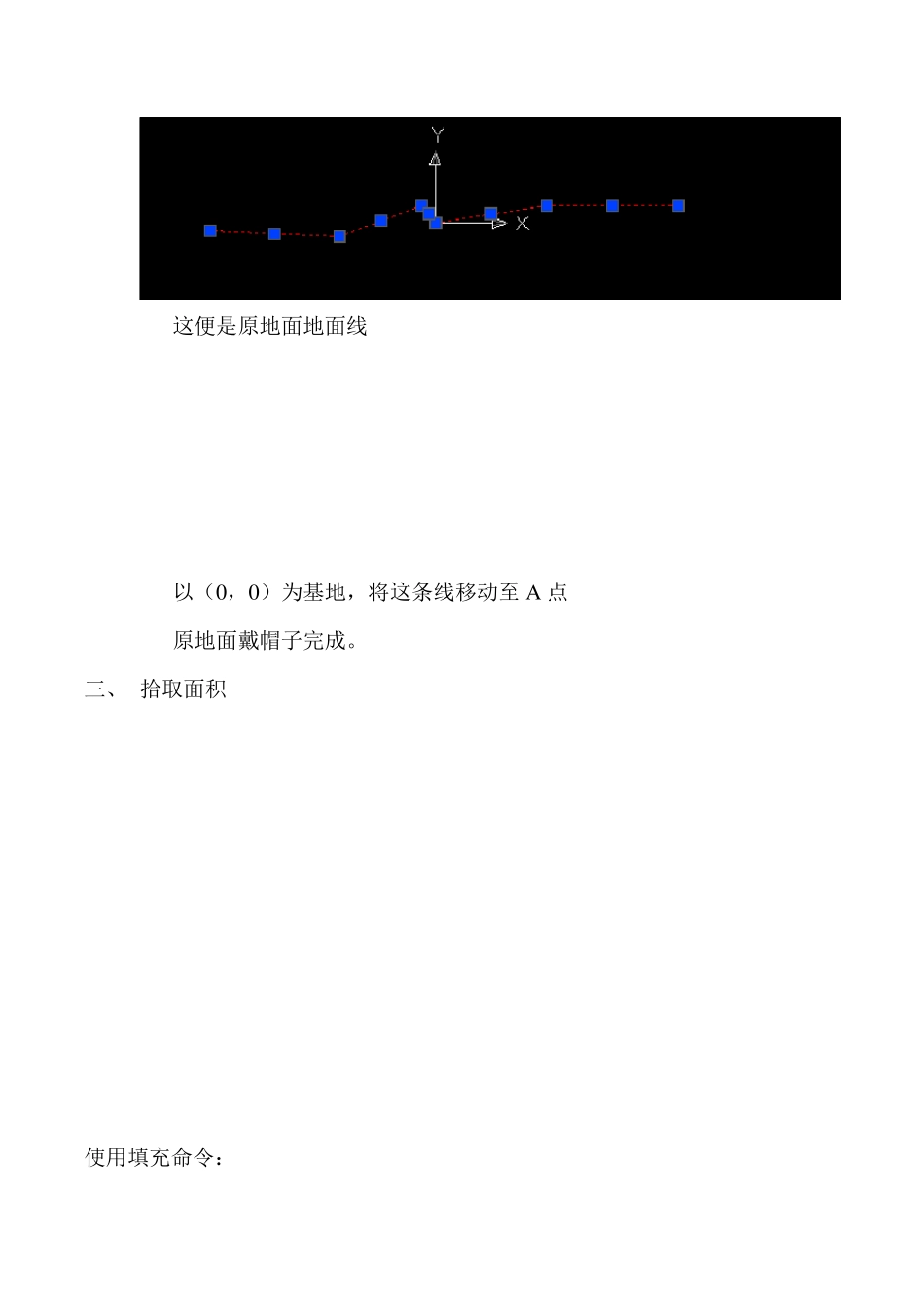

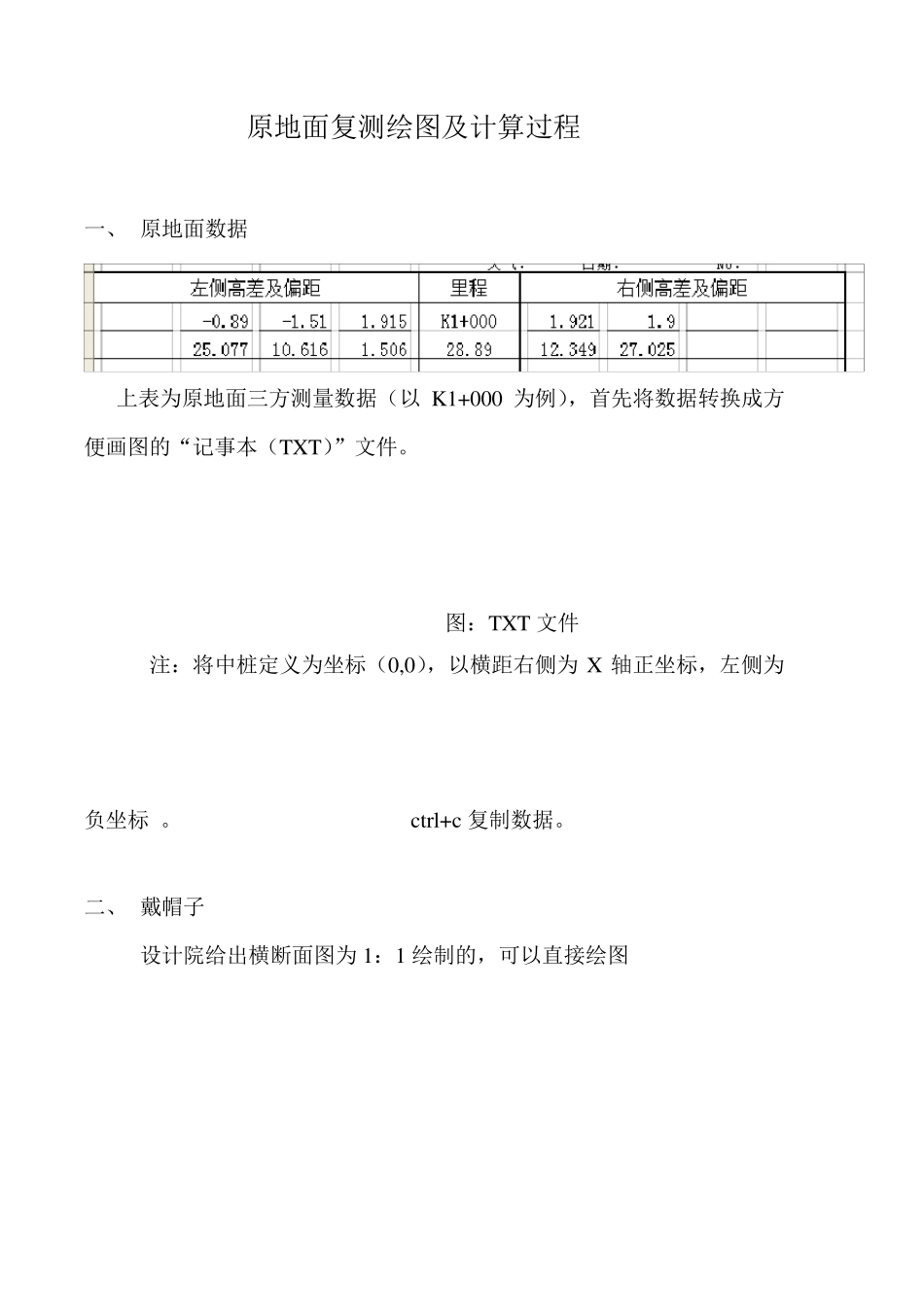

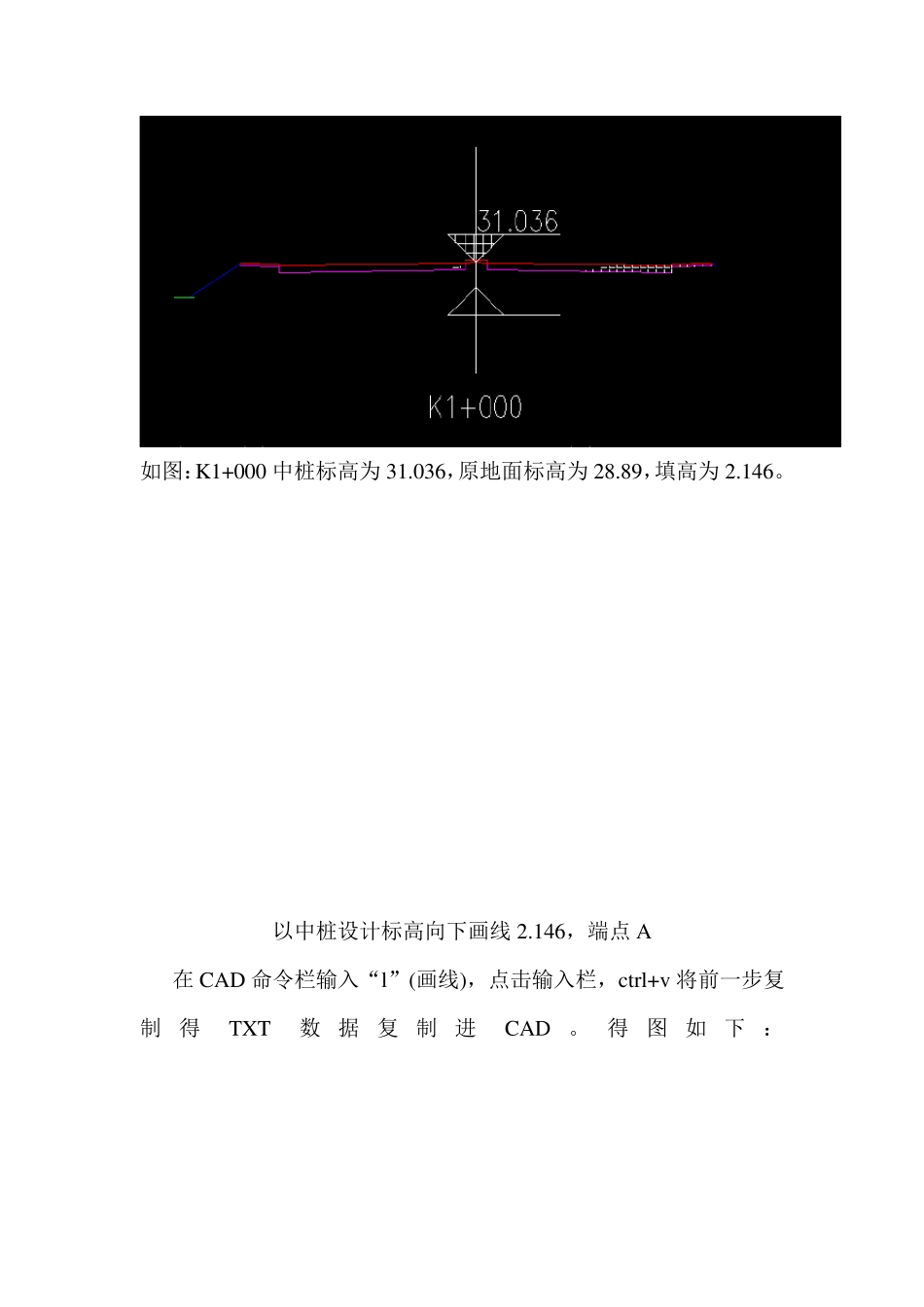

原地面复测绘图及计算过程 一、 原地面数据 上表为原地面三方测量数据（以K1+000 为例），首先将数据转换成方便画图的“记事本（TXT）”文件。 图：TXT 文件 注：将中桩定义为坐标（0,0），以横距右侧为X 轴正坐标，左侧为负坐标 。 ctrl+c 复制数据。 二、 戴帽子 设计院给出横断面图为1：1 绘制的，可以直接绘图 如图：K1+000 中桩标高为31.036，原地面标高为28.89，填高为2.146。 以中桩设计标高向下画线2.146，端点A 在CAD 命令栏输入“l”(画线)，点击输入栏，ctrl+v 将前一步复制 得TXT数 据 复 制 进CAD 。得 图如下： 这便是原地面地面线 以（0，0）为基地，将这条线移动至A 点 原地面戴帽子完成。 三、 拾取面积 使用填充命令： 拾取填充图案，ALT+1 得到图案属性 即填方面积为57.835 同理得到挖方面积，完成绘图。 四、 统计 将数据统计至 ex cel 进行计算。 编辑计算公式（本项目使用平均断面法） 统计完成： 计算完成。
