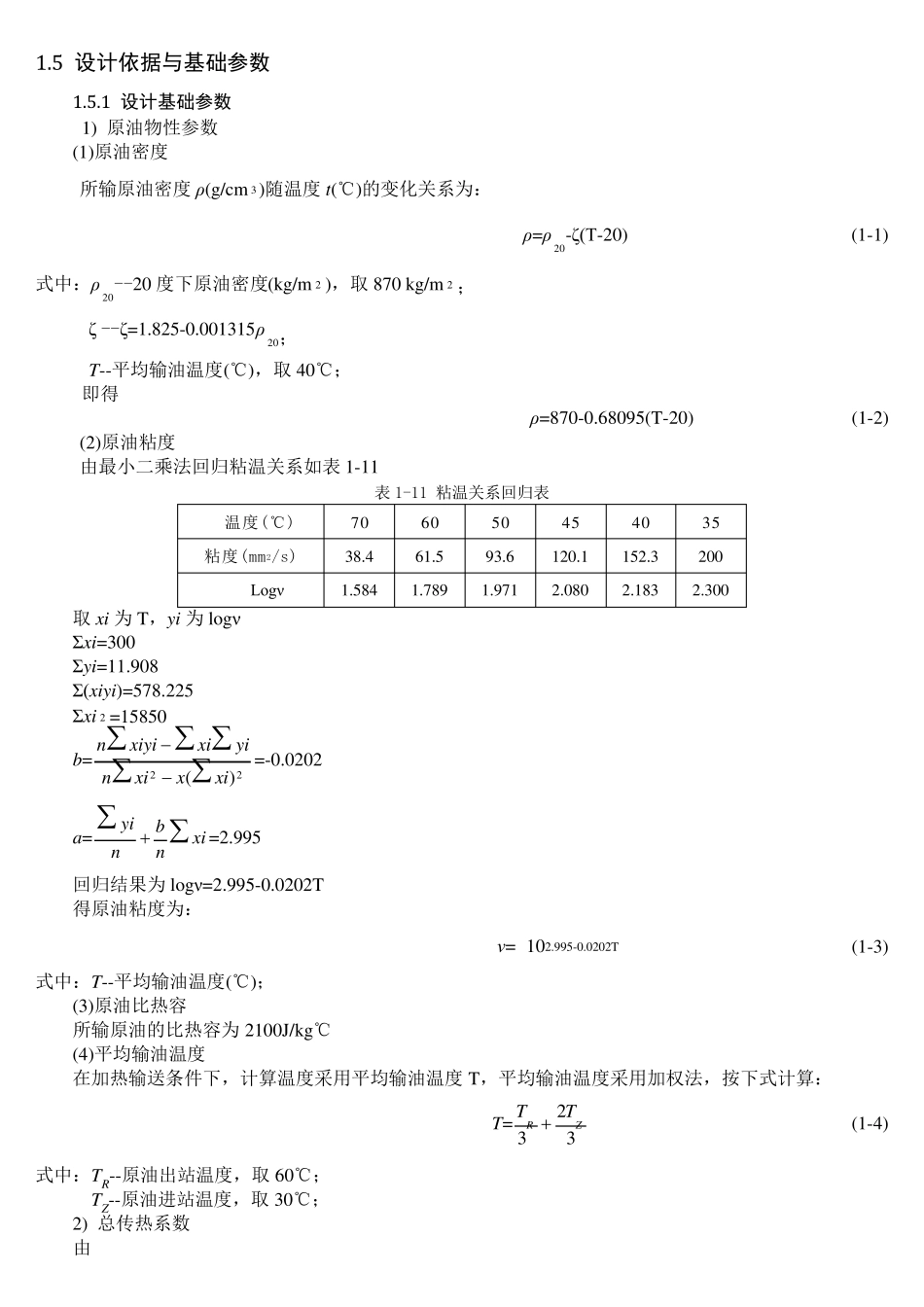

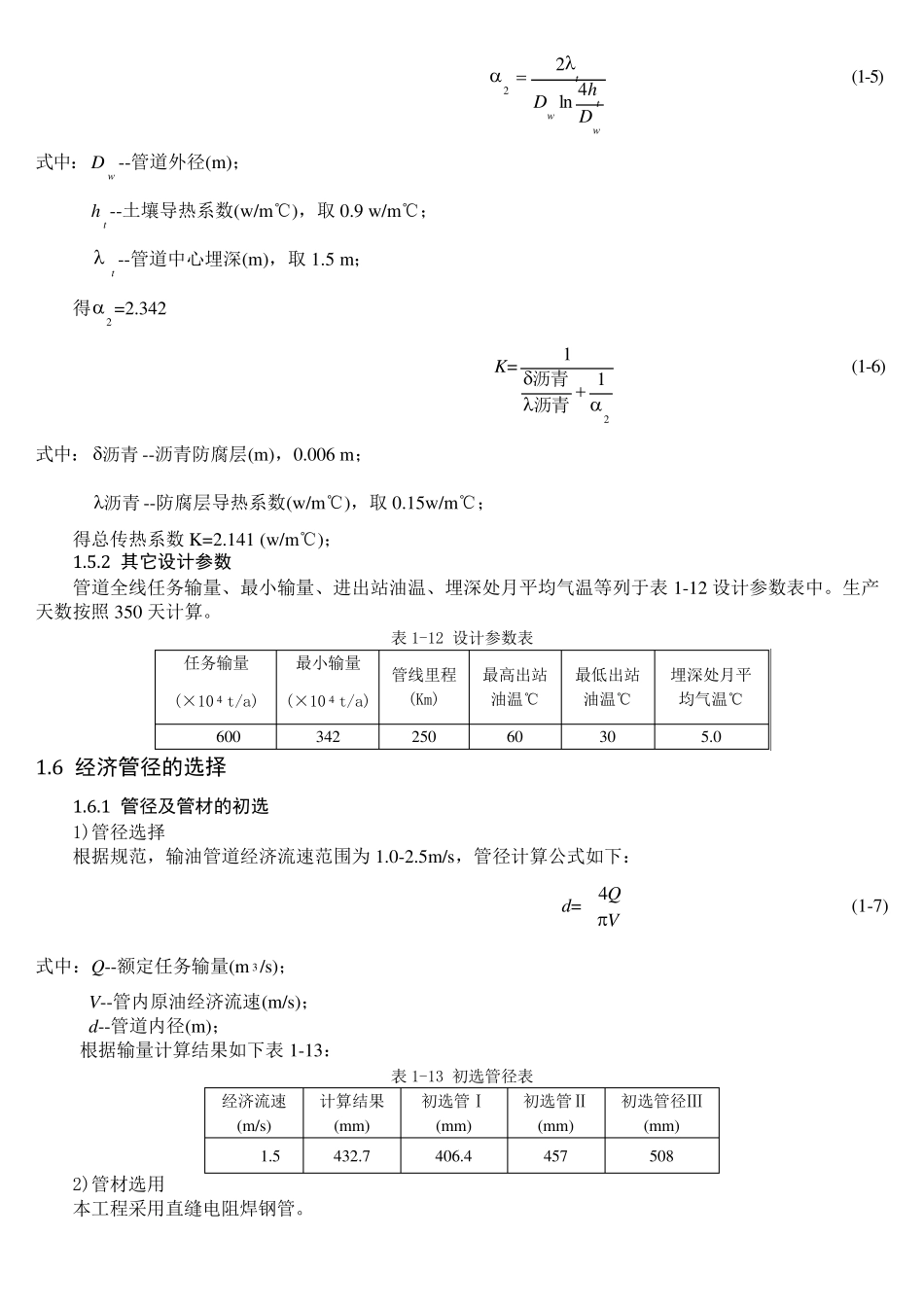

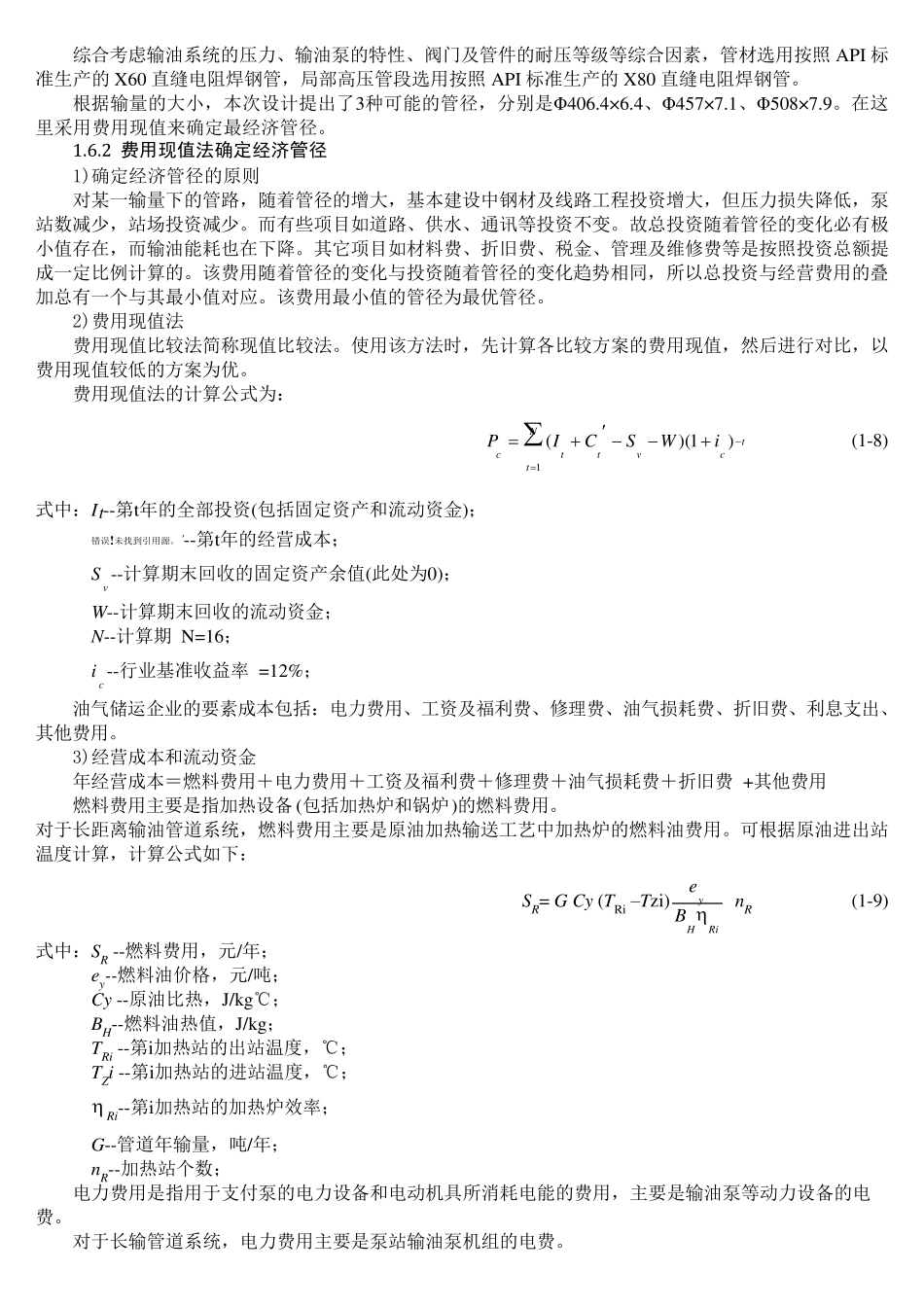

1.5 设计依据与基础参数 1.5.1 设计基础参数 1) 原油物性参数 (1)原油密度 所输原油密度ρ(g/cm 3)随温度t(℃)的变化关系为： ρ=ρ20-ζ(T-20) (1-1) 式中：ρ20--20 度下原油密度(kg/m 2 )，取 870 kg/m 2 ； ζ --ζ=1.825-0.001315ρ20； T--平均输油温度(℃)，取 40℃； 即得 ρ=870-0.68095(T-20) (1-2) (2)原油粘度 由最小二乘法回归粘温关系如表 1-11 表 1-11 粘温关系回归表 温度(℃) 70 60 50 45 40 35 粘度(mm2/s) 38.4 61.5 93.6 120.1 152.3 200 Logν 1.584 1.789 1.971 2.080 2.183 2.300 取 x i 为 T，y i 为 logν Σx i=300 Σy i=11.908 Σ(x iy i)=578.225 Σx i 2 =15850 b=22)(x ixx iny ix ix iy in=-0.0202 a=x inbny i=2.995 回归结果为 logν=2.995-0.0202T 得原油粘度为： ν= 102.995-0.0202T (1-3) 式中：T--平均输油温度(℃)； (3)原油比热容 所输原油的比热容为 2100J/kg℃ (4)平均输油温度 在加热输送条件下，计算温度采用平均输油温度T，平均输油温度采用加权法，按下式计算： T=323ZRTT  (1-4) 式中：TR--原油出站温度，取 60℃； TZ--原油进站温度，取 30℃； 2) 总传热系数 由 wtwtDhD4ln22  (1-5) 式中：Dw --管道外径(m)； ht --土壤导热系数(w /m℃)，取0.9 w /m℃； t --管道中心埋深(m)，取1.5 m； 得2 =2.342 K=211沥青沥青 (1-6) 式中：沥青--沥青防腐层(m)，0.006 m； 沥青--防腐层导热系数(w /m℃)，取0.15w /m℃； 得总传热系数K=2.141 (w /m℃)； 1.5.2 其它设计参数 管道全线任务输量、最小输量、进出站油温、埋深处月平均气温等列于表1-12 设计参数表中。生产天数按照350 天计算。 表1-12 设计参数表 任务输量(×10 4 t/a) 最小输量(×10 4 t/a) 管线里程(Km) 最高出站油温℃ 最低出站油温℃ 埋深处月平均气温℃ 600 342 250 60 30 5.0 1.6 经济管径的选择 1.6.1 管径及管材的初选 1)管径选择 根据规范，输油管道经济流速范围为 1.0-2.5m/s，管径计算公式如下： d=VQ4 (1-7) 式中：Q--额定任务输量(m 3/s)； V--管内原油经济流速(m/s)； d--管道内径(m)； 根据输量计算结果如下表1-13： 表1-13 初选管径表 经济流速 (m/s) 计算结果 (mm) 初选管Ⅰ (mm) 初选管...
