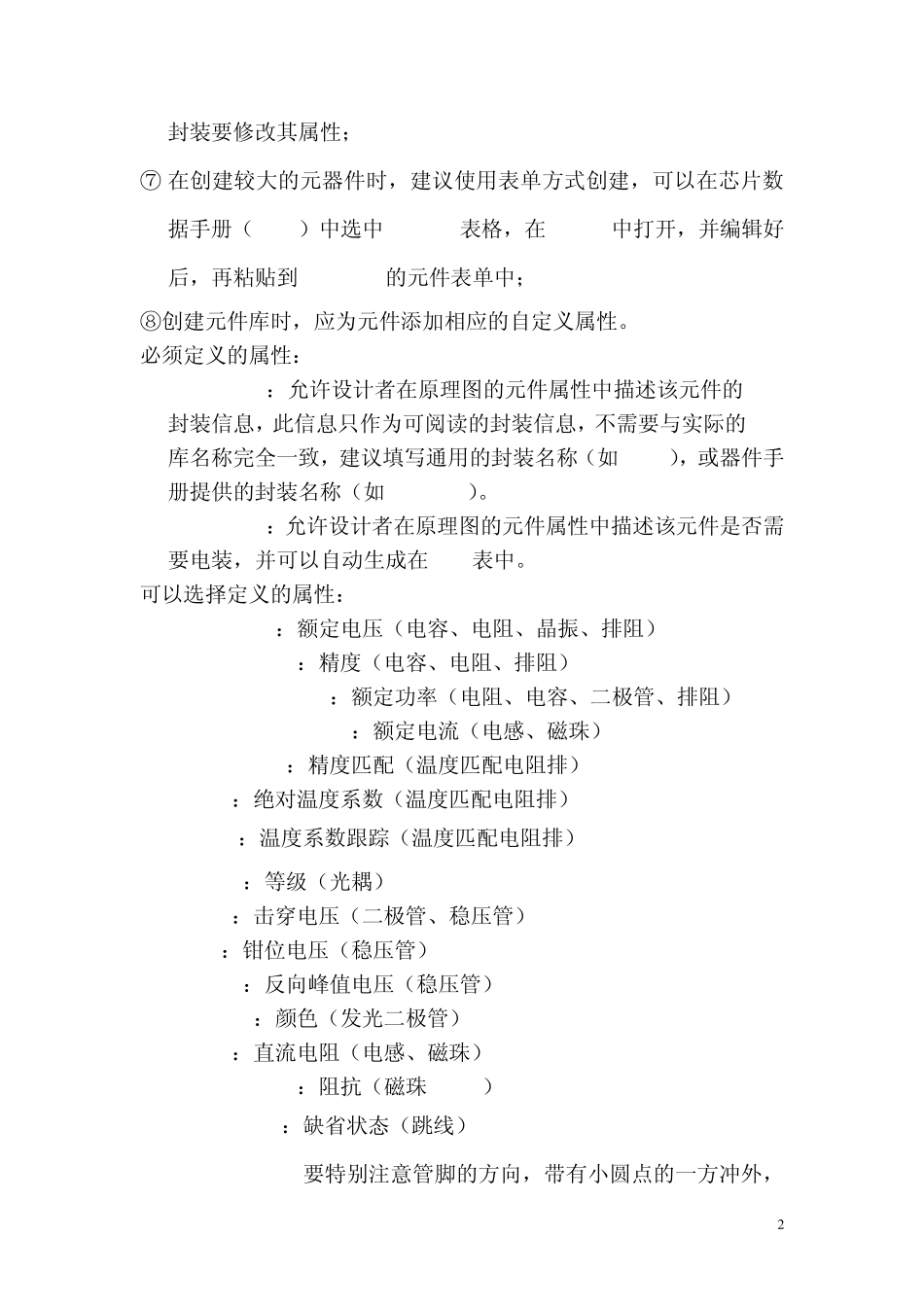

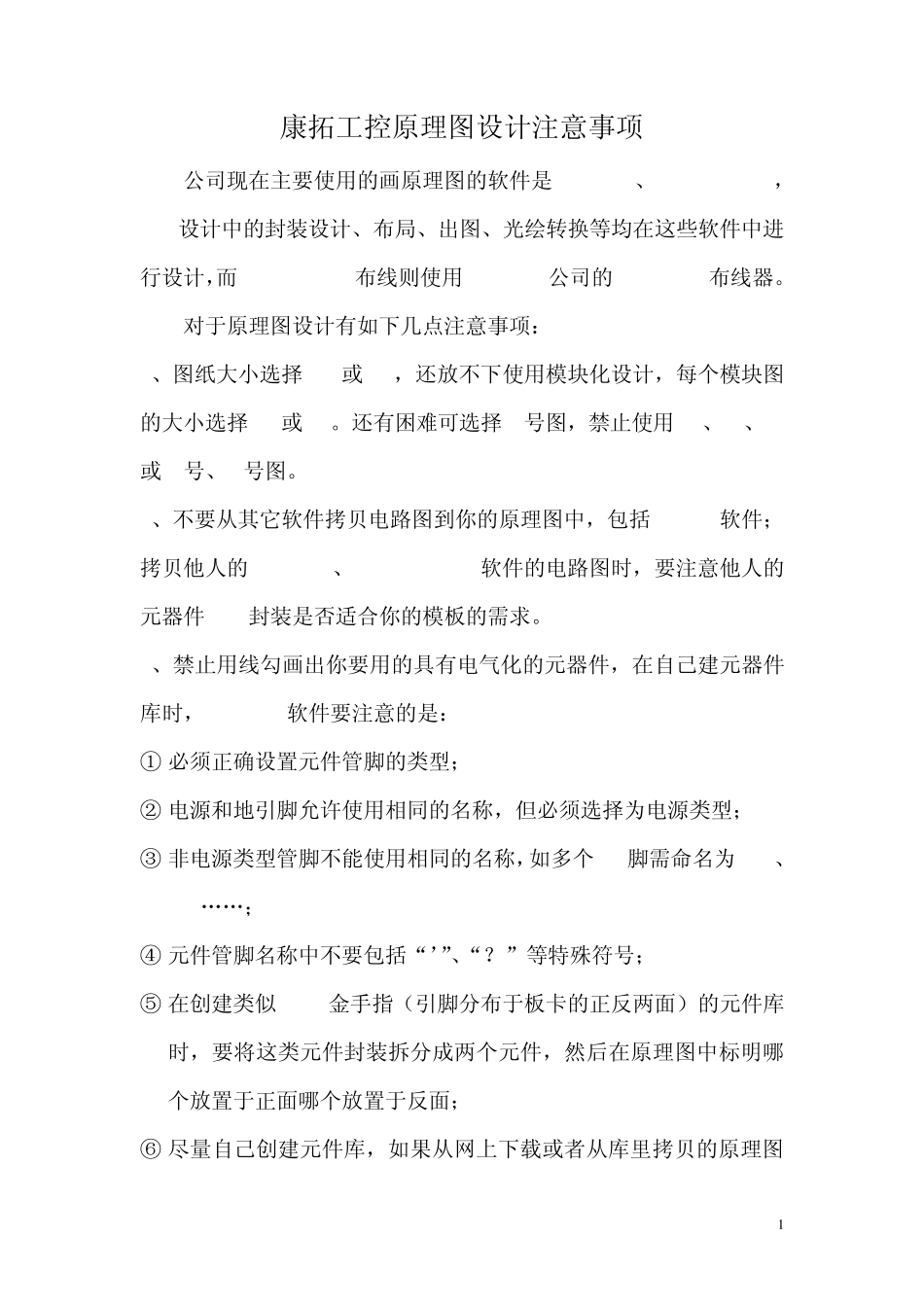

1 康拓工控原理图设计注意事项 公司现在主要使用的画原理图的软件是 Allegro、Protel 99 SE，PCB设计中的封装设计、布局、出图、光绘转换等均在这些软件中进行设计，而 Protel99SE布线则使用 Cadence公司的 SPECCTRA布线器。 对于原理图设计有如下几点注意事项： 1、图纸大小选择 A4或 A3，还放不下使用模块化设计，每个模块图的大小选择 A4或 A3。还有困难可选择 C号图，禁止使用 A2、A1、A0或 D号、E号图。 2、不要从其它软件拷贝电路图到你的原理图中，包括 TANGO软件；拷贝他人的 Allegro、 Protel99SE软件的电路图时，要注意他人的元器件 PCB封装是否适合你的模板的需求。 3、禁止用线勾画出你要用的具有电气化的元器件，在自己建元器件库时，Allegro软件要注意的是： ① 必须正确设置元件管脚的类型； ② 电源和地引脚允许使用相同的名称，但必须选择为电源类型； ③ 非电源类型管脚不能使用相同的名称，如多个 NC脚需命名为NC1、NC2„„； ④ 元件管脚名称中不要包括“’”、“？”等特殊符号； ⑤ 在创建类似 PCI金手指（引脚分布于板卡的正反两面）的元件库时，要将这类元件封装拆分成两个元件，然后在原理图中标明哪个放置于正面哪个放置于反面； ⑥ 尽量自己创建元件库，如果从网上下载或者从库里拷贝的原理图 2 封装要修改其属性； ⑦ 在创建较大的元器件时，建议使用表单方式创建，可以在芯片数据手册（.pdf）中选中 PINOUT表格，在 excel中打开，并编辑好后，再粘贴到 Capture的元件表单中； ⑧创建元件库时，应为元件添加相应的自定义属性。 必须定义的属性： ktPACKAGE：允许设计者在原理图的元件属性中描述该元件的 PCB封装信息，此信息只作为可阅读的封装信息，不需要与实际的 PCB库名称完全一致，建议填写通用的封装名称（如 0805），或器件手册提供的封装名称（如 PQFP176）。 ktPRESENT：允许设计者在原理图的元件属性中描述该元件是否需要电装，并可以自动生成在 bom表中。 可以选择定义的属性： ktVOLTAGE：额定电压（电容、电阻、晶振、排阻） ktTOLERANCE：精度（电容、电阻、排阻） ktPOWER RATING：额定功率（电阻、电容、二极管、排阻） ktCURRENT RATING：额定电流（电感、磁珠） ktTOLMATCH：精度匹配（温度匹配电阻排） ktATC：绝对温度系数（温度匹配电阻排） ktTCR：温度系数跟踪（温度匹配电阻排） ktRANK：等级（光耦） ktVBR：击穿电压（二...
