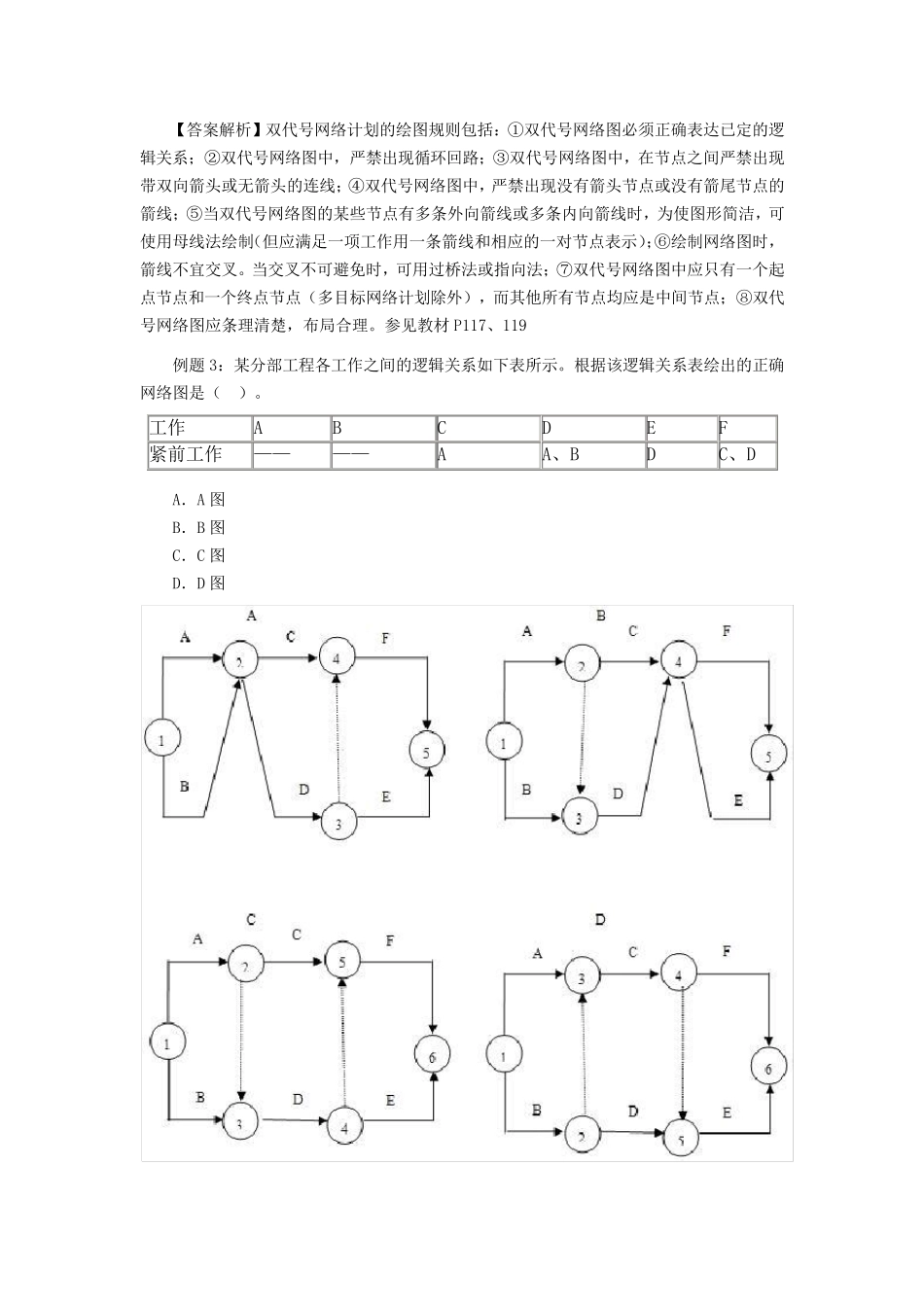

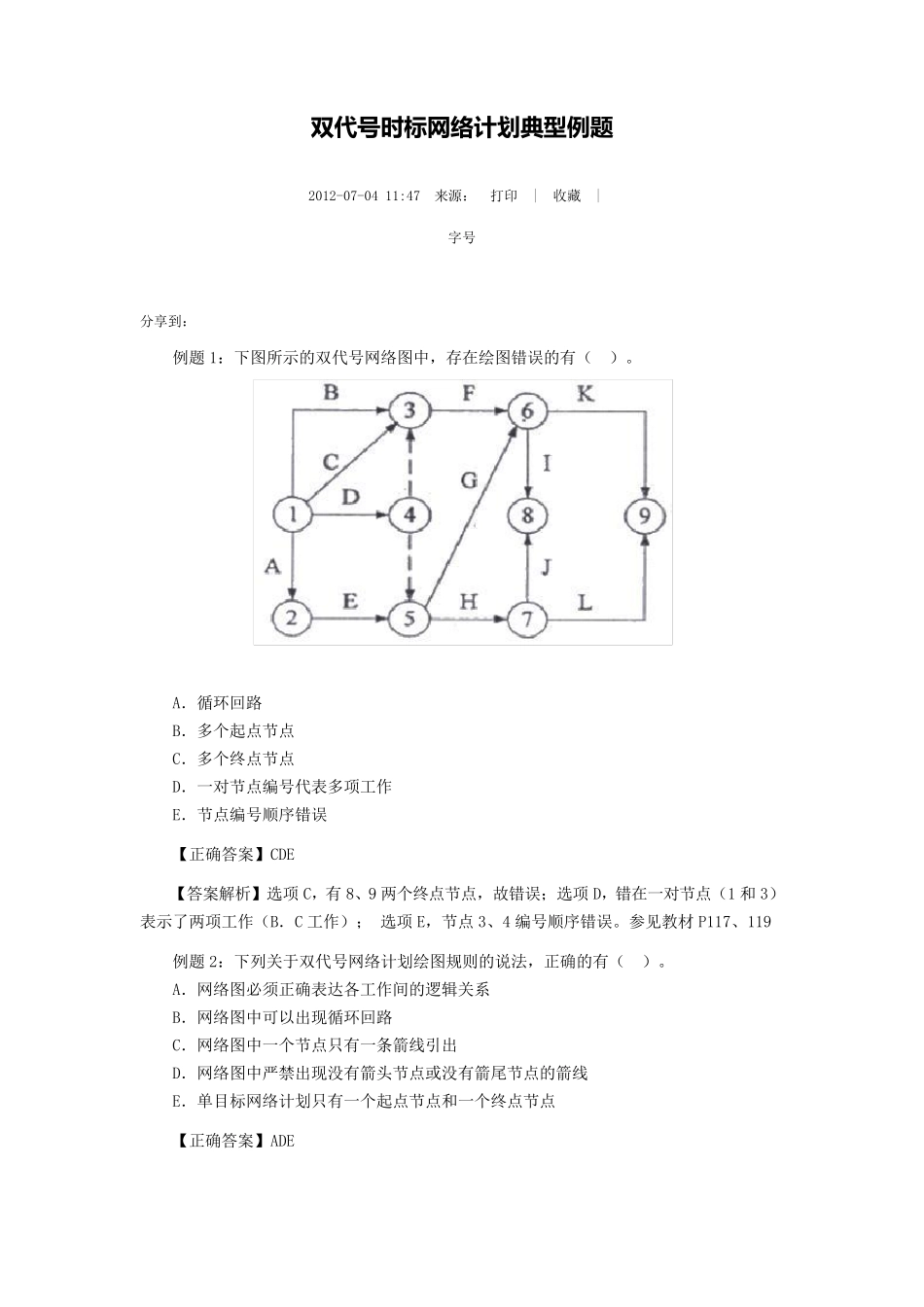

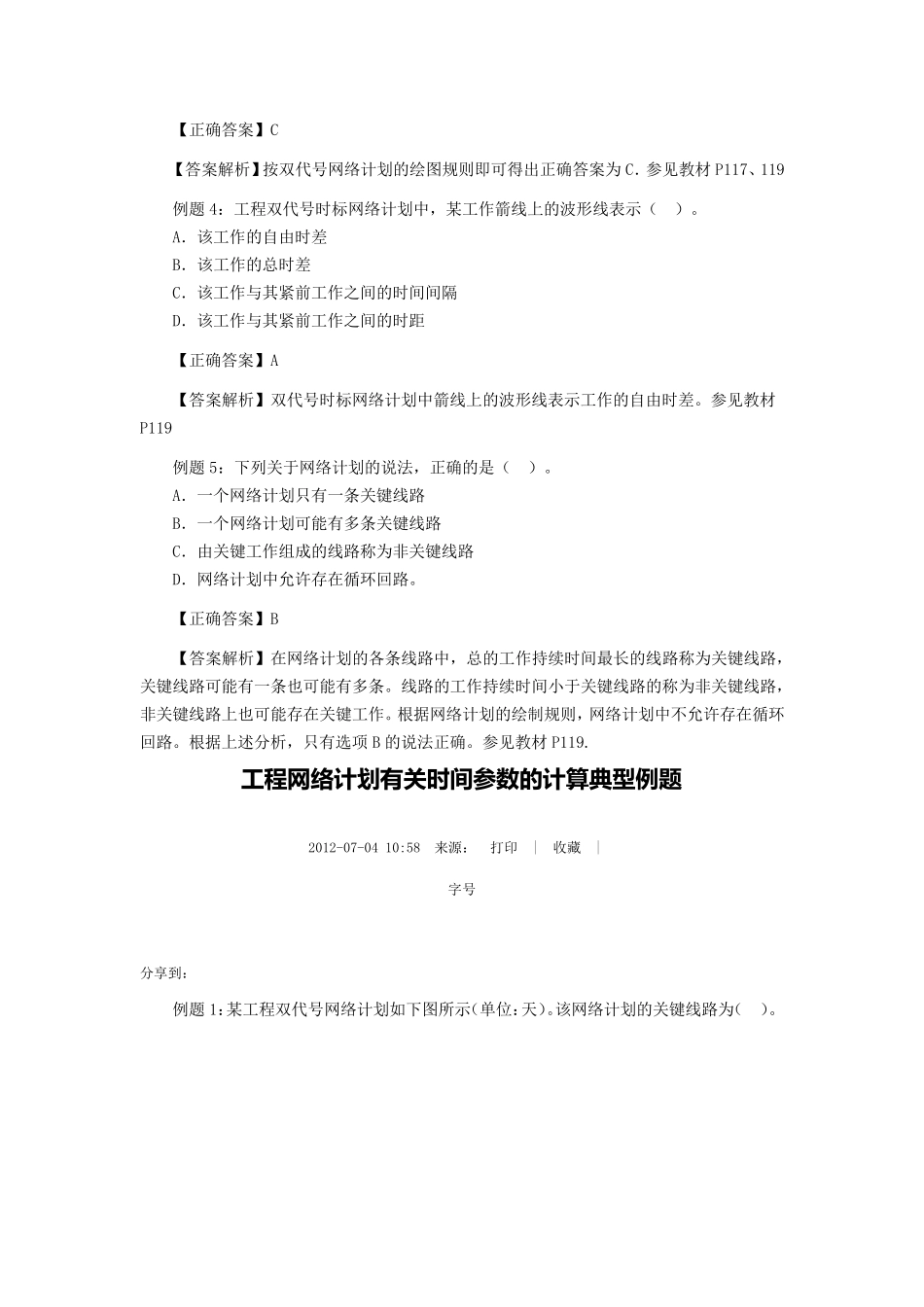

双 代号时标网络计划典型例题 2012-07-04 11:47 来源： 打印 | 收藏 | 字号 分享到： 例题1：下图所示的双代号网络图中，存在绘图错误的有（ ）。 A．循环回路 B．多个起点节点 C．多个终点节点 D．一对节点编号代表多项工作 E．节点编号顺序错误 【正确答案】CDE 【答案解析】选项C，有8、9 两个终点节点，故错误；选项D，错在一对节点（1 和 3）表示了两项工作（B．C 工作）； 选项E，节点3、4 编号顺序错误。参见教材 P117、119 例题2：下列关于双代号网络计划绘图规则的说法，正确的有（ ）。 A．网络图必须正确表达各工作间的逻辑关系 B．网络图中可以出现循环回路 C．网络图中一个节点只有一条箭线引出 D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线 E．单目标网络计划只有一个起点节点和一个终点节点 【正确答案】ADE 【 答 案 解 析 】 双 代 号 网 络 计 划 的 绘 图 规 则 包 括 ： ① 双 代 号 网 络 图 必 须 正 确 表 达 已 定 的 逻辑 关 系 ； ② 双 代 号 网 络 图 中 ， 严 禁 出 现 循 环 回 路 ； ③ 双 代 号 网 络 图 中 ， 在 节 点 之 间 严 禁 出 现带 双 向 箭 头 或 无 箭 头 的 连 线 ； ④ 双 代 号 网 络 图 中 ， 严 禁 出 现 没 有 箭 头 节 点 或 没 有 箭 尾 节 点 的箭 线 ； ⑤ 当 双 代 号 网 络 图 的 某 些 节 点 有 多 条 外 向 箭 线 或 多 条 内 向 箭 线 时 ， 为 使 图 形 简 洁 ， 可使 用 母 线 法 绘 制（ 但 应 满 足 一 项 工 作 用 一 条 箭 线 和 相 应 的 一 对 节 点 表 示 ）；⑥ 绘 制 网 络 图 时 ，箭 线 不 宜 交 叉 。 当 交 叉 不 可 避 免 时 ， 可 用 过 桥 法 或 指 向 法 ； ⑦ 双 代 号 网 络 图 中 应 只 有 一 个 起点 节 点 和 一 个 终 点 节 点 （ 多 目 标 网 络 计 划 除 外 ） ， 而 其 他 所 有 节 点 均 应 是 中 间 节 点 ； ⑧ 双 代号 网 络 图 应 条 理 清 楚 ， 布 局 合理 。 参见教材P117、119 例题3： 某 分部工 程各工 作 之 间 的 逻 辑 关 系 如下表 所 示 。 根据该逻 辑 关 系 表 ...
