双梁桥式起重机质量检验规范

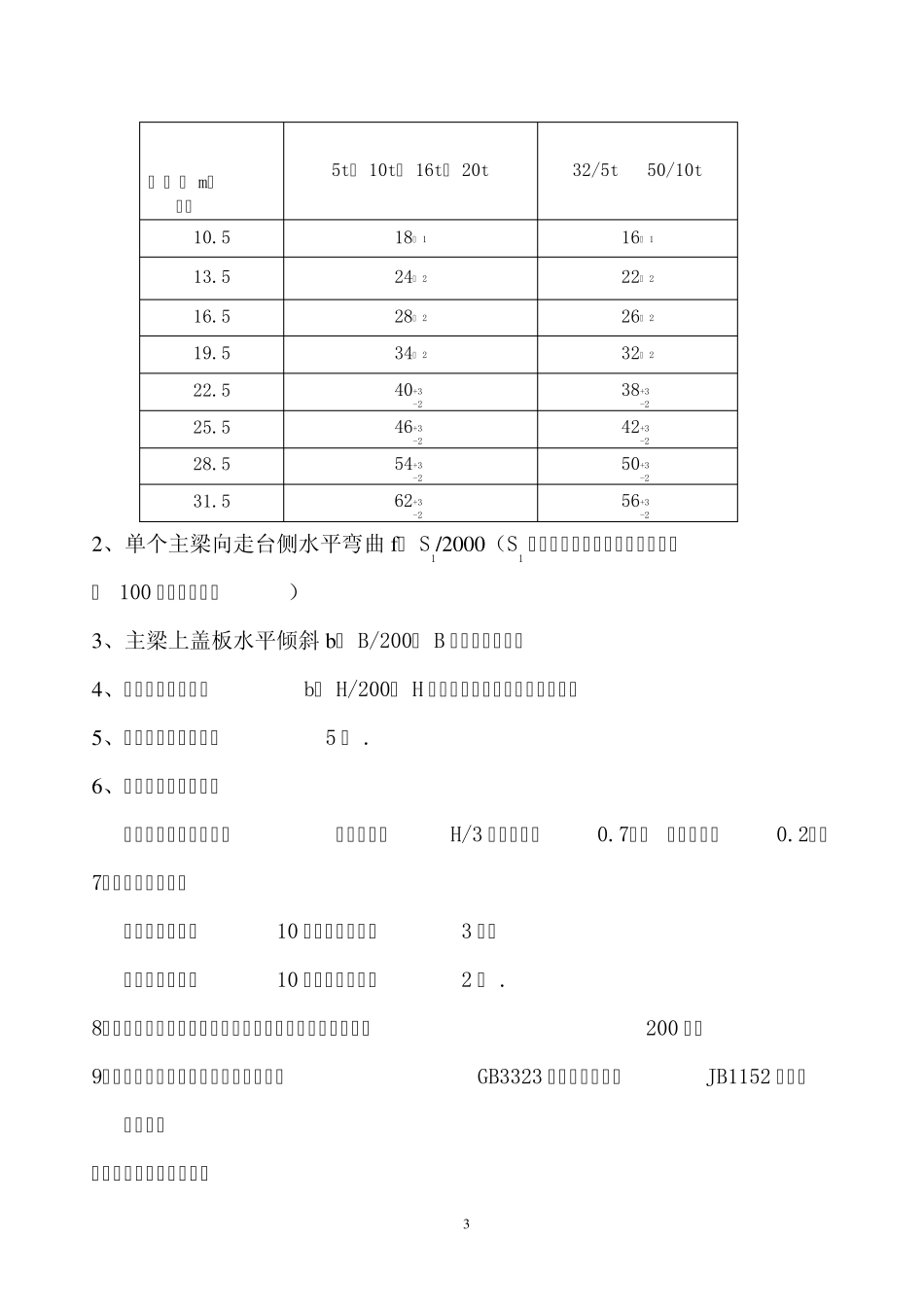

双梁桥式起重机质量检验规范 湖北蒲圻机械有限公司 2 一、下料： （一）主梁下料 1、上盖板的长度加长量为 2.5/1000S 宽度允许差为 2m m 。（S 为跨度） 2、下盖板加长度量为 1.5/1000S 宽度允许差为 2m m 。（S 为跨度） 3、腹板加长度量为 1S/1000S 允许差 2 ㎜，（S 为跨度） 4、腹板下料拱度值如下表： 跨 度 （ m） 吨位 5t、 10t、 16t、 20t 32/5t 50/10t 10.5 25 22 13.5 35 30 16.5 50 40 19.5 60 45 22.5 70 55 25.5 80 60 28.5 90 70 5、隔板最少有一角为直角，其垂直差为＞1.5H/1000（ H 为腹板高度） （二）端梁下料 必须平整，不得扭曲，尺寸允许差为±2 ㎜ （三）小车下料 必须平整，不得扭曲，尺寸允许差为±2 ㎜ 二、单一主梁检验规范 1、拱度如下表： 3 2、单个主梁向走台侧水平弯曲 f≤ S1/2000（S1 为两端始于第一大筋板，距上盖板 100 ㎜处实测长度） 3、主梁上盖板水平倾斜 b≤ B/200（ B 为上盖板宽度） 4、主梁腹板垂直倾斜b≤ H/200（ H 为腹板高度）＜在长筋板处测＞ 5、主梁扭曲最大不超过5 ㎜ . 6、腹板的局部平面度： 测量长度为一米平尺，距离上盖板H/3 以上区域≤0.7δ， 其余区域≤0.2δ。 7、上盖板波浪度： 当上盖板厚δ≤10 ㎜时，允许值为3 ㎜； 当上盖板厚δ≤10 ㎜时，允许值为2 ㎜ . 8、上、下盖板的横向焊缝与腹板垂直焊缝的错开量必须＞200 ㎜。 9、底盖板、腹板对接焊缝探伤，不低于GB3323 中规定的二级或JB1152 中规定 的一级。 三、单一端梁检验规范： 跨 度 （ m） 吨位 5t、 10t、 16t、 20t 32/5t 50/10t 10.5 18± 1 16± 1 13.5 24± 2 22± 2 16.5 28± 2 26± 2 19.5 34± 2 32± 2 22.5 40+3 -2 38+3 -2 25.5 46+3 -2 42+3 -2 28.5 54+3 -2 50+3 -2 31.5 62+3 -2 56+3 -2 4 1、拱度≤BQ/1000（ BQ 为端梁轮距） 2、端梁向桥架内侧水平弯曲f=2～ 5 ㎜（且只允许向内侧弯曲） ３、端梁上盖板水平倾斜b≤ B/250（ B 为盖板宽度） 4、端梁腹板垂直倾斜b≤ H/250（ H 为腹板高度） 5、弯板直角差（折合间隙20≤ 1.5 ㎜） 6、一组弯板不平差小于2 ㎜，两组弯板的高低差不大于4 ㎜ 7、二弯板孔中心距离A 的允许偏差为±3mm 8、两弯板孔距中心线与端梁中心线的偏差e≤ 4 ㎜ 9、轮距相对差≤5 ㎜ 10、...
