双组热备份HSRP详细配置实例

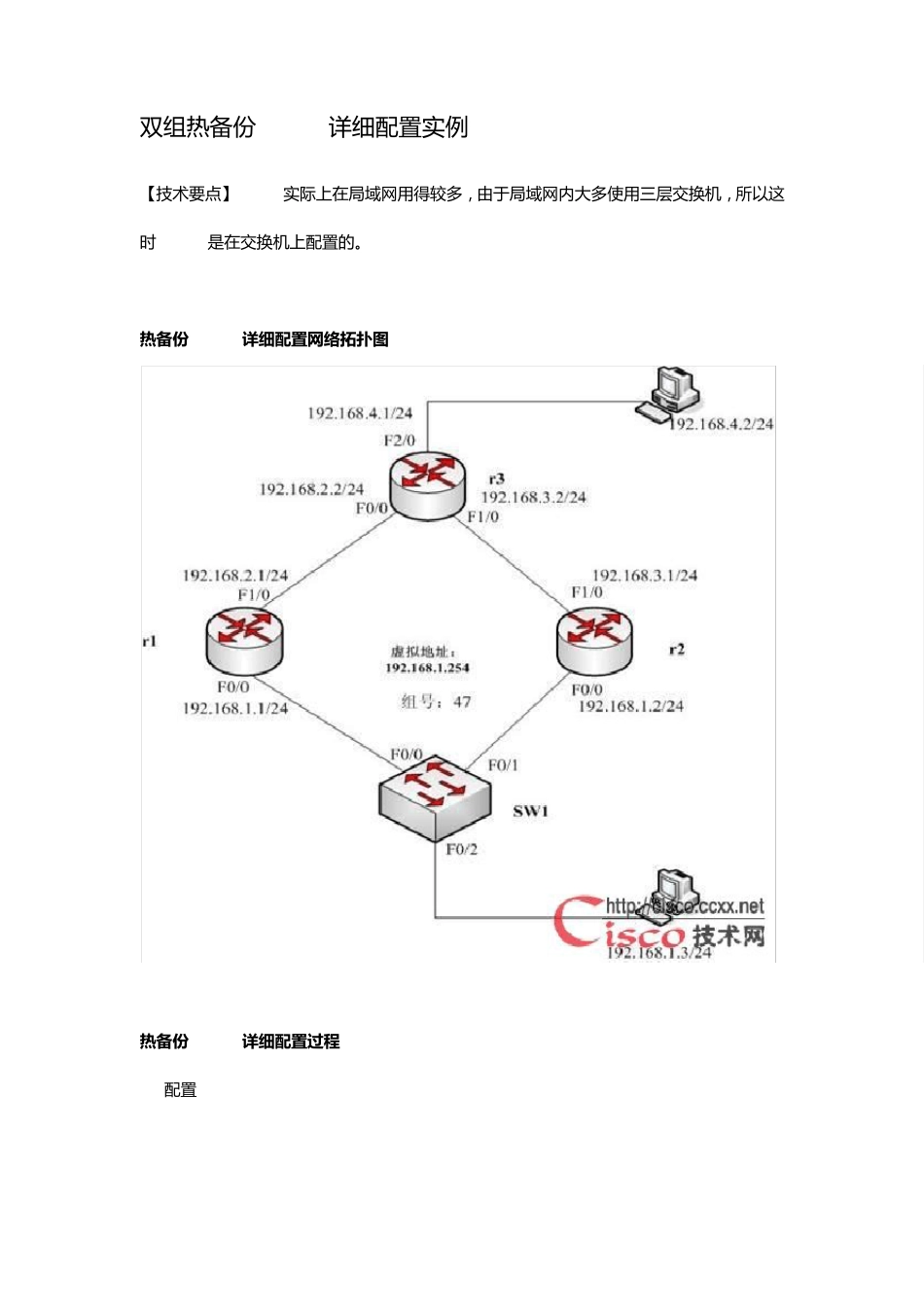

双 组 热 备 份 HSRP详 细 配 置 实 例 【 技 术 要 点 】 HSRP 实 际 上 在 局 域 网 用 得 较 多 ， 由 于 局 域 网 内 大 多 使 用 三 层 交 换 机 ， 所 以 这时 HSRP 是 在 交 换 机 上 配 置 的 。 热 备 份 HSRP详细配置网络拓扑图 热 备 份 HSRP详细配置过程 R1配 置 1. r1(config)#int f0/0 2. r1(config-if)#ip add 192.168.1.1 255.255.255.0 3. r1(config-if)#no shu 4. r1(config-if)#int f1/0 5. r1(config-if)#ip add 192.168.2.1 255.255.255.0 6. r1(config-if)#no shu 7. r1(config)#router rip 8. r1(config-router)#network 192.168.1.0 9. r1(config-router)#network 192.168.2.0 10. r1(config)#int f0/0 11. r1(config-if)#standby 47 ip 192.168.1.254 12. r1(config-if)#standby 47 priority 180 优 先 级 为 180 13. r1(config-if)#standby 47 preemtp 配置占先 权 14. r1(config-if)#standby 47 track f1/0 100 端口跟踪，优 先 级 减少 100 15. r1(config-if)#standby 100 ip 192.168.1.253 16. r1(config-if)#standby 100 priority 150 R2配置 1. r2(config)#int f0/0r2(config-if)#ip add 192.168.1.2 255.255.255.0 2. r2(config-if)#no shu 3. r2(config-if)#int f1/0 4. r2(config-if)#ip add 192.168.3.1 255.255.255.0 5. r2(config-if)#no shu 6. r2(config)#router rip 7. r2(config-router)#network 192.168.1.0 8. r2(config-router)#network 192.168.3.0 9. r2(config)#int f0/0 10. r2(config-if)#standby 47 ip 192.168.1.254 备 份 组 为 47虚拟 IP为 1.254 11. r2(config-if)#standby 47 priority 150 优先级为 150 12. r2(config-if)#standby 100 ip 192.168.1.253 13. r2(config-if)#standby 100 priority 180 14. r2(config-if)#standby 100 preempt 15. r2(config-if)#standby 100 track f1/0 100 R3配置 1. r3(config)#int f0/0 2. r3(config-if)#ip add 192.168.2.2 255.255.255.0 3. r3(config-if)#no shu 4. r3(config-if)#int f1/0 5. r3(config-if)#ip add 192.168.3.2 255.255.255.0 6. r3(config-if)#no shu 7. r3(config-if)#i...
