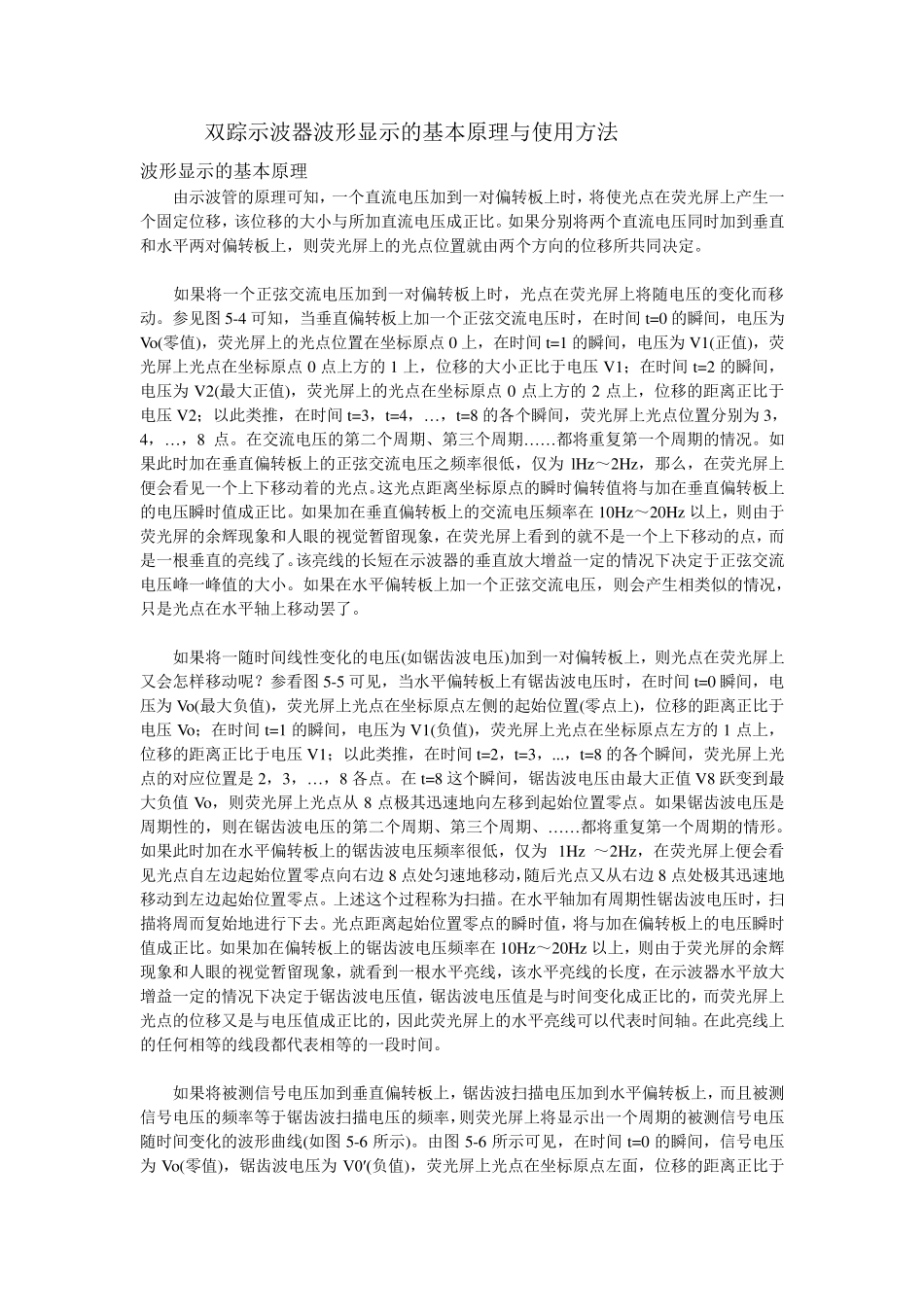

双踪示波器波形显示的基本原理与使用方法 波形显示的基本原理 由示波管的原理可知，一个直流电压加到一对偏转板上时，将使光点在荧光屏上产生一个固定位移，该位移的大小与所加直流电压成正比。如果分别将两个直流电压同时加到垂直和水平两对偏转板上，则荧光屏上的光点位置就由两个方向的位移所共同决定。 如果将一个正弦交流电压加到一对偏转板上时，光点在荧光屏上将随电压的变化而移动。参见图5-4 可知，当垂直偏转板上加一个正弦交流电压时，在时间t=0 的瞬间，电压为Vo(零值)，荧光屏上的光点位置在坐标原点0 上，在时间t=1 的瞬间，电压为V1(正值)，荧光屏上光点在坐标原点0 点上方的1 上，位移的大小正比于电压V1；在时间t=2 的瞬间，电压为V2(最大正值)，荧光屏上的光点在坐标原点0 点上方的2 点上，位移的距离正比于电压V2；以此类推，在时间t=3，t=4，…，t=8 的各个瞬间，荧光屏上光点位置分别为3，4，…，8 点。在交流电压的第二个周期、第三个周期……都将重复第一个周期的情况。如果此时加在垂直偏转板上的正弦交流电压之频率很低，仅为lHz ～2Hz ，那么，在荧光屏上便会看见一个上下移动着的光点。这光点距离坐标原点的瞬时偏转值将与加在垂直偏转板上的电压瞬时值成正比。如果加在垂直偏转板上的交流电压频率在10Hz ～20Hz 以上，则由于荧光屏的余辉现象和人眼的视觉暂留现象，在荧光屏上看到的就不是一个上下移动的点，而是一根垂直的亮线了。该亮线的长短在示波器的垂直放大增益一定的情况下决定于正弦交流电压峰一峰值的大小。如果在水平偏转板上加一个正弦交流电压，则会产生相类似的情况，只是光点在水平轴上移动罢了。 如果将一随时间线性变化的电压(如锯齿波电压)加到一对偏转板上，则光点在荧光屏上又会怎样移动呢？ 参看图5-5 可见，当水平偏转板上有 锯齿波电压时，在时间t=0 瞬间，电压为Vo(最大负 值)，荧光屏上光点在坐标原点左 侧 的起 始 位置(零点上)，位移的距离正比于电压Vo；在时间t=1 的瞬间，电压为V1(负 值)，荧光屏上光点在坐标原点左 方的1 点上，位移的距离正比于电压V1；以此类推，在时间t=2，t=3，...，t=8 的各个瞬间，荧光屏上光点的对应 位置是2，3，…，8 各点。在t=8 这个瞬间，锯齿波电压由最大正值V8 跃 变到最大负 值Vo，则荧光屏上光点从8 点极 其 迅 速 地 向左 移到起 始 位置零点。如果锯齿波电压是周期性的，则在锯齿波电压的第二个周...
