双速和三速电动机的起动及其自动调速控制线路

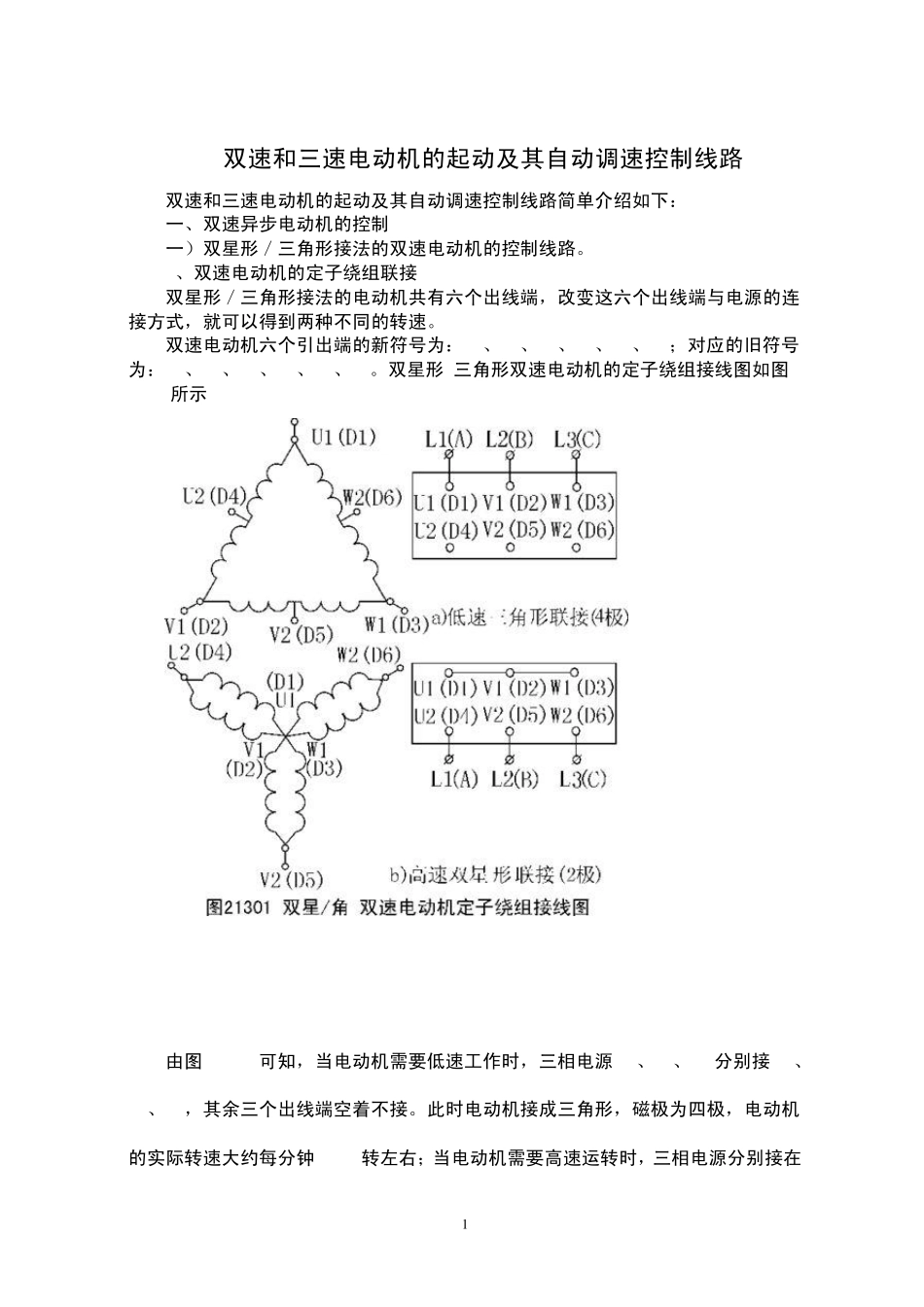

1 双速和三速电动机的起动及其自动调速控制线路 双速和三速电动机的起动及其自动调速控制线路简单介绍如下： 一、双速异步电动机的控制 一）双星形／三角形接法的双速电动机的控制线路。 1、双速电动机的定子绕组联接 双星形／三角形接法的电动机共有六个出线端，改变这六个出线端与电源的连接方式，就可以得到两种不同的转速。 双速电动机六个引出端的新符号为：U1、V1、W1、U2、V2、W2；对应的旧符号为：D1、D2、D3、D4、D5、D6。双星形/三角形双速电动机的定子绕组接线图如图 21301所示 由图 21301可知，当电动机需要低速工作时，三相电源 L1、L2、L3分别接 U1、V1、W1，其余三个出线端空着不接。此时电动机接成三角形，磁极为四极，电动机的实际转速大约每分钟 1450转左右；当电动机需要高速运转时，三相电源分别接在 2 U2、V2、W2三个出线端上，其余三个出线端短接。磁极为二极，电动机转速为每分钟 2900转左右。 2、双星形／三角形接法的双速电动机的控制线路 双星形／三角形接法的双速电动机的控制线路如图 21302所示。 双星形／三角形接法的双速电动机的控制线路与前面介绍的可逆控制线路基本相同。所以图 21302略去了接线图，对其原理也不作详细分析，只对其中比较特殊的地方，作几点说明如下。 1）在 SB2常开按钮两端并联两个串联的常开触头 KM2、KM3的目的是：使接触器 KM2、KM3同时完好地工作，这两个接触器，其中如有一个接触器没有闭合，则另一个接触器将因为不能自锁而断开。 3 2）前面介绍的几种可逆控制线路，略加改动后均可用于：双星形／三角形接法的双速电动机，以及后面将要介绍的双三角形／星形，双星形／双星形接法的双速电动机。有兴趣的读者，可自行试验。 3）接线完毕并检查无误后，两种速度应分别试车，如果两种速度的旋转方向不一致，可将KM1或KM2中的任意两根电源线，进行对调既可。这个过程一般称为“调相”。 4）图21302以及后面其余多速电动机的控制线路中，热继电器只画出一个。如果考虑各种转速时，电动机的额定电流不同，可以两种转速各自用一个热继电器作过载保护。两个热继电器的常闭触头分别串联在相应的接触器线圈回路中。 3、双星形／三角形 接法的电动机的自动加速线路之一 在某些场所，需要双速电动机在低速三角形接法起动，然后自动地投入双星解法，高速运转。从起动到高速运转这段时间，可以用时间继电器来控制。自动加速控制线路的主回路与图21302完全相同，它的控...
