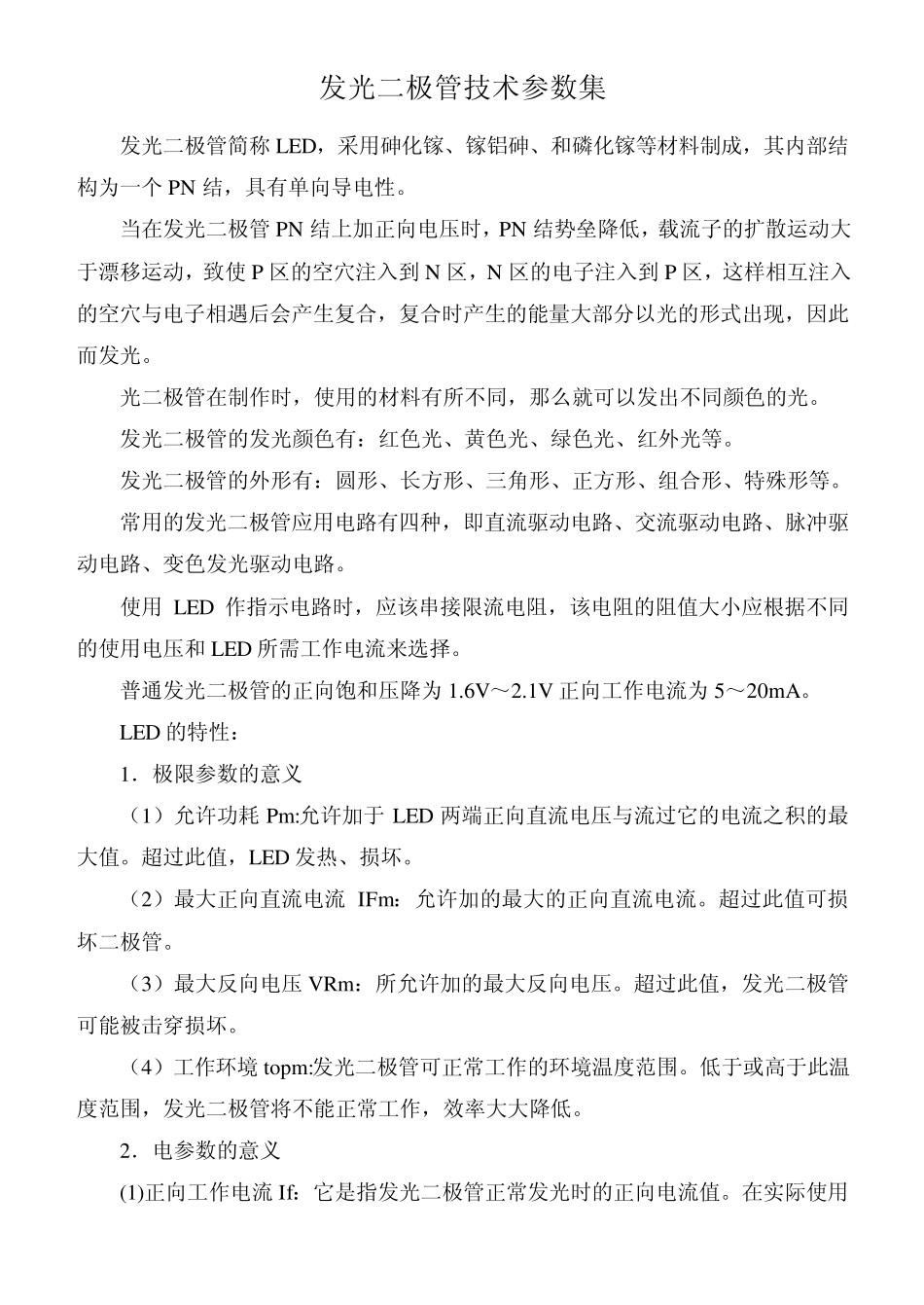

发光二极管技术参数集

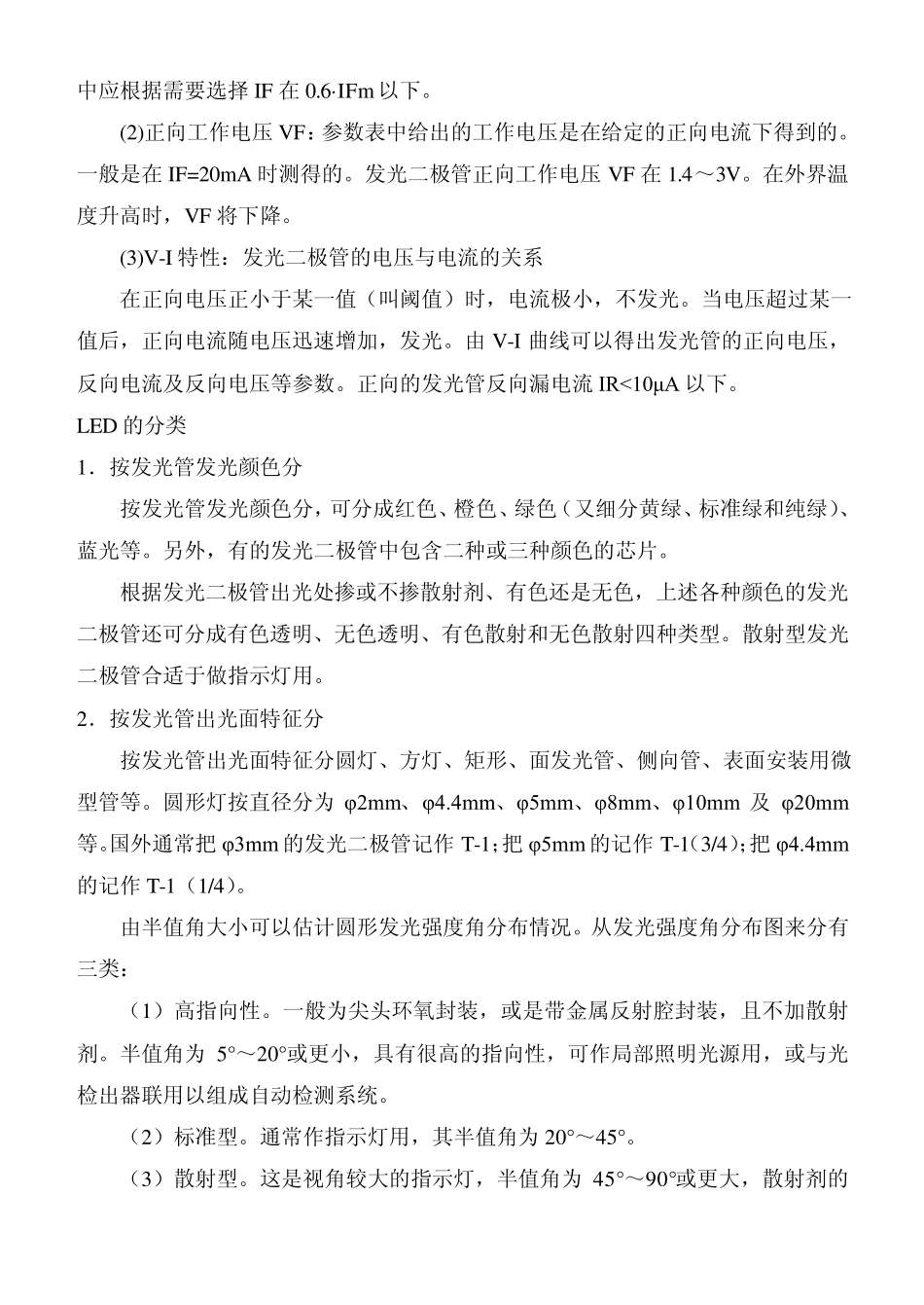

发光二极管技术参数集 发光二极管简称LED，采用砷化镓、镓铝砷、和磷化镓等材料制成，其内部结构为一个 PN 结，具有单向导电性。 当在发光二极管PN 结上加正向电压时，PN 结势垒降低，载流子的扩散运动大于漂移运动，致使 P 区的空穴注入到 N 区，N 区的电子注入到 P 区，这样相互注入的空穴与电子相遇后会产生复合，复合时产生的能量大部分以光的形式出现，因此而发光。 光二极管在制作时，使用的材料有所不同，那么就可以发出不同颜色的光。 发光二极管的发光颜色有：红色光、黄色光、绿色光、红外光等。 发光二极管的外形有：圆形、长方形、三角形、正方形、组合形、特殊形等。 常用的发光二极管应用电路有四种，即直流驱动电路、交流驱动电路、脉冲驱动电路、变色发光驱动电路。 使用LED 作指示电路时，应该串接限流电阻，该电阻的阻值大小应根据不同的使用电压和 LED 所需工作电流来选择。 普通发光二极管的正向饱和压降为 1.6V～2.1V 正向工作电流为 5～20mA。 LED 的特性： 1．极限参数的意义 （1）允许功耗 Pm:允许加于 LED 两端正向直流电压与流过它的电流之积的最大值。超过此值，LED 发热、损坏。 （2）最大正向直流电流 IFm：允许加的最大的正向直流电流。超过此值可损坏二极管。 （3）最大反向电压 VRm：所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏。 （4）工作环境 topm:发光二极管可正常工作的环境温度范围。低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。 2．电参数的意义 (1)正向工作电流 If：它是指发光二极管正常发光时的正向电流值。在实际使用中应根据需要选择IF 在0.6·IFm 以下。 (2)正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。一般是在IF=20mA 时测得的。发光二极管正向工作电压VF 在1.4～3V。在外界温度升高时，VF 将下降。 (3)V-I 特性：发光二极管的电压与电流的关系 在正向电压正小于某一值（叫阈值）时，电流极小，不发光。当电压超过某一值后，正向电流随电压迅速增加，发光。由V-I 曲线可以得出发光管的正向电压，反向电流及反向电压等参数。正向的发光管反向漏电流IR<10μA 以下。 LED 的分类 1．按发光管发光颜色分 按发光管发光颜色分，可分成红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等。另外，有的发光二极管中包含二种或三种颜色的芯片。 根据发光二极管出光处掺或不掺...
