G电流互感器现场验收规范

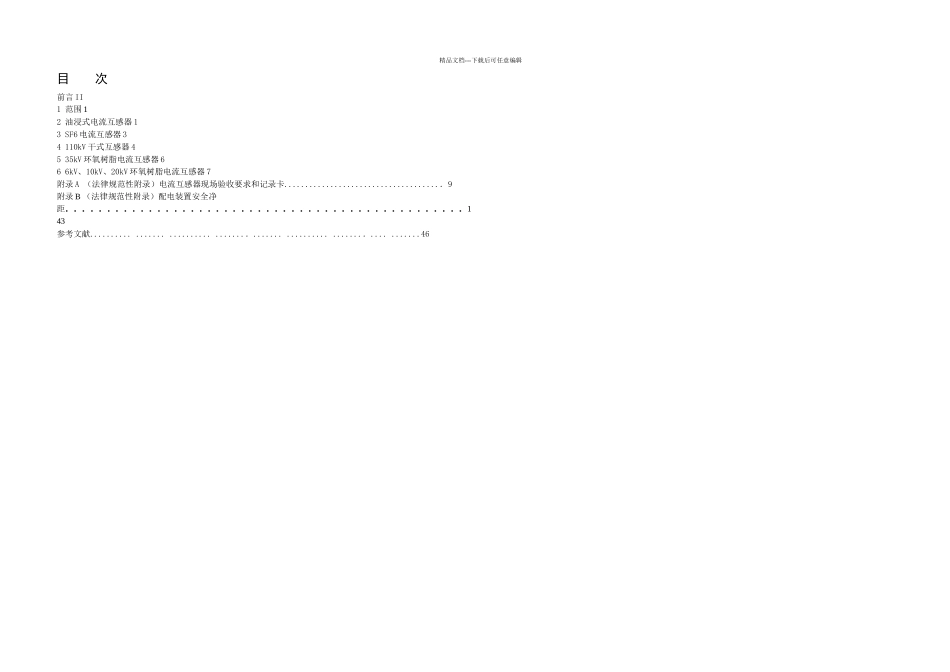

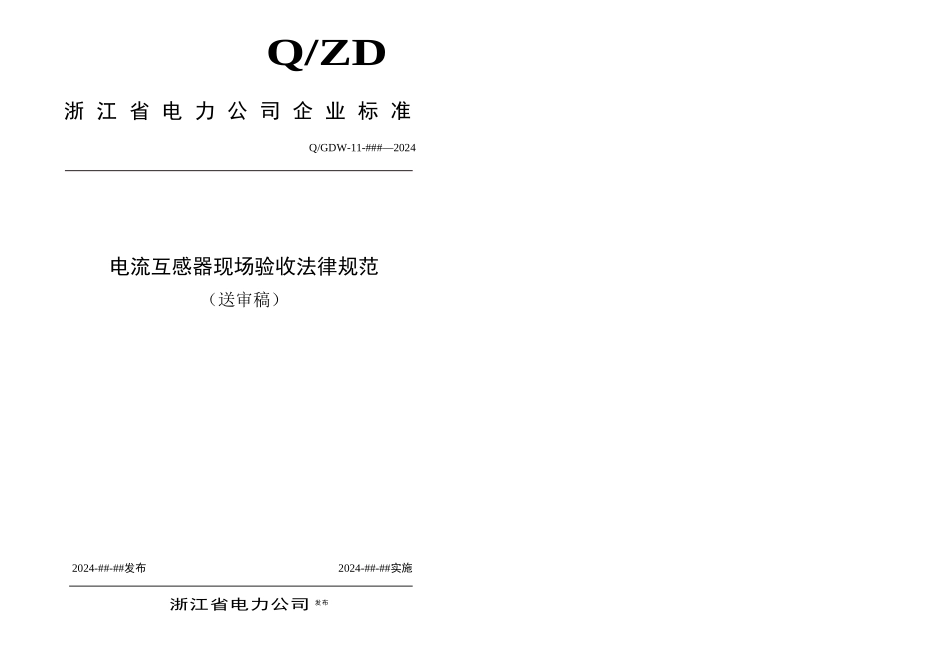

浙 江 省 电 力 公 司 企 业 标 准Q/ZDQ/GDW-11-###—2024电流互感器现场验收法律规范（送审稿） 2024-##-##发布2024-##-##实施浙江省电力公司 发布精品文档---下载后可任意编辑目 次前言 II1 范围 12 油浸式电流互感器 13 SF6 电流互感器 34 110kV 干式互感器 45 35kV 环氧树脂电流互感器 66 6kV、10kV、20kV 环氧树脂电流互感器 7 附录 A （法律规范性附录）电流互感器现场验收要求和记录卡.....................................．9附录 B （法律规范性附录）配电装置安全净距．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．143参考文献.......... ....... .......... .......．....... .......... .......．.... .......46精品文档---下载后可任意编辑前 言为加强变电设备现场验收管理，进一步法律规范变电设备现场验收工作，严格控制好电气设备安装调试质量，确保新设备投入电网的安全运行，提高供电可靠性，特制定本标准。本标准的附录 A 是法律规范性附录。本标准由浙江省电力公司生产技术部提出。本标准由浙江省电力公司科技信息部归口。本标准主要起草单位：浙江省电力公司生产技术部、金华电业局。本标准主要起草人：应高亮、朱义勇、何文林、赵寿生、张一军、高山、黄春光、徐军岳、汪卫国、何勇。本标准由浙江省电力公司生产技术部负责解释。精品文档---下载后可任意编辑电流互感器现场验收法律规范1 范围本标准规定了 110kV 及以上变电所中的电流互感器验收的项目和标准。本标准适用于 110kV 及以上变电工程的电流互感器竣工验收。35kV 及以下变电工程同类设备可参照执行。2 油浸式电流互感器2.1 安装本体 a）互感器的参数应与设计相符，实际变比与计量要求、保护整定值相符；b）互感器应垂直安装，垂直偏差应不大于 1%；c）三相并列安装的互感器中心线应在同一直线上，同一组互感器的极性方向应一致；d）基础螺栓紧固。外瓷套（合成套）外表检查，外表面应清洁、无损伤、无裂纹。金属膨胀器检查 a)膨胀器密封可靠，无渗漏，无永久性变形；b)油位指示或油压力指示正确，油位满足运行的要求。 检查储油柜a）密封可靠，无渗漏；b）串、并联连接方式正确，螺栓紧固连接可靠；c）检查储油柜有无悬浮电位。 检查油箱、底座a）铭牌、标志牌完备齐全；b）二次接线板及端子清洁密封完好，无渗漏；c）放油阀密封良好，无渗漏。...
