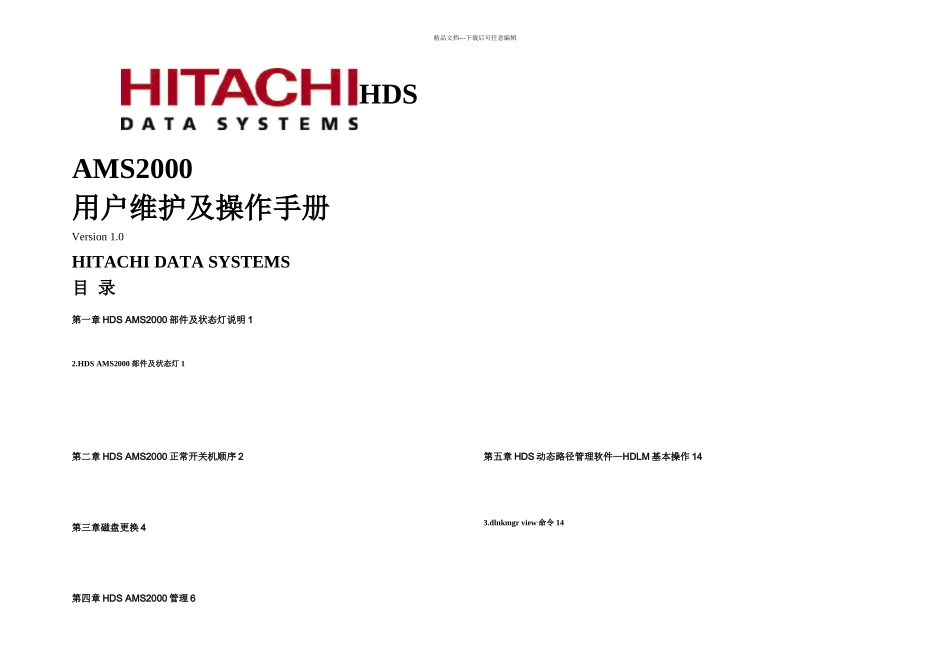

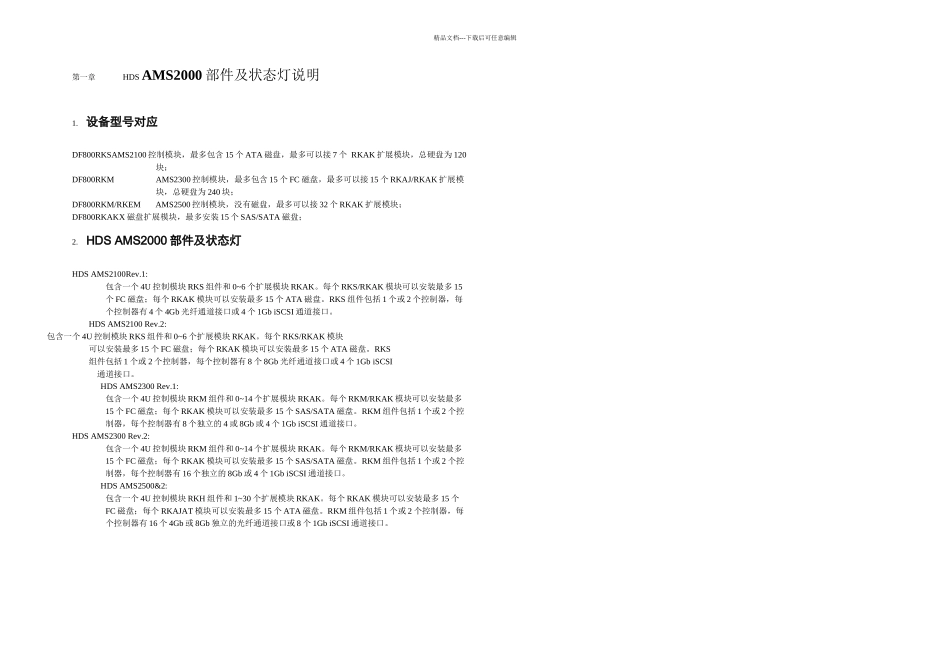

精品文档---下载后可任意编辑HDS AMS2000用户维护及操作手册Version 1.0HITACHI DATA SYSTEMS目 录第一章 HDS AMS2000 部件及状态灯说明 12.HDS AMS2000 部件及状态灯 1第二章 HDS AMS2000 正常开关机顺序 2第三章磁盘更换 4第四章 HDS AMS2000 管理 6第五章 HDS 动态路径管理软件—HDLM 基本操作 143.dlnkmgr view 命令 14精品文档---下载后可任意编辑第一章HDS AMS2000 部件及状态灯说明1. 设备型号对应DF800RKSAMS2100 控制模块，最多包含 15 个 ATA 磁盘，最多可以接 7 个 RKAK 扩展模块，总硬盘为 120块；DF800RKMAMS2300 控制模块，最多包含 15 个 FC 磁盘，最多可以接 15 个 RKAJ/RKAK 扩展模块，总硬盘为 240 块；DF800RKM/RKEMAMS2500 控制模块，没有磁盘，最多可以接 32 个 RKAK 扩展模块；DF800RKAKX 磁盘扩展模块，最多安装 15 个 SAS/SATA 磁盘；2. HDS AMS2000 部件及状态灯HDS AMS2100Rev.1:包含一个 4U 控制模块 RKS 组件和 0~6 个扩展模块 RKAK。每个 RKS/RKAK 模块可以安装最多 15个 FC 磁盘；每个 RKAK 模块可以安装最多 15 个 ATA 磁盘。RKS 组件包括 1 个或 2 个控制器，每个控制器有 4 个 4Gb 光纤通道接口或 4 个 1Gb iSCSI 通道接口。HDS AMS2100 Rev.2:包含一个 4U 控制模块 RKS 组件和 0~6 个扩展模块 RKAK。每个 RKS/RKAK 模块可以安装最多 15 个 FC 磁盘；每个 RKAK 模块可以安装最多 15 个 ATA 磁盘。RKS组件包括 1 个或 2 个控制器，每个控制器有 8 个 8Gb 光纤通道接口或 4 个 1Gb iSCSI 通道接口。HDS AMS2300 Rev.1:包含一个 4U 控制模块 RKM 组件和 0~14 个扩展模块 RKAK。每个 RKM/RKAK 模块可以安装最多15 个 FC 磁盘；每个 RKAK 模块可以安装最多 15 个 SAS/SATA 磁盘。RKM 组件包括 1 个或 2 个控制器，每个控制器有 8 个独立的 4 或 8Gb 或 4 个 1Gb iSCSI 通道接口。HDS AMS2300 Rev.2:包含一个 4U 控制模块 RKM 组件和 0~14 个扩展模块 RKAK。每个 RKM/RKAK 模块可以安装最多15 个 FC 磁盘；每个 RKAK 模块可以安装最多 15 个 SAS/SATA 磁盘。RKM 组件包括 1 个或 2 个控制器，每个控制器有 16 个独立的 8Gb 或 4 个 1Gb iSCSI 通道接口。HDS AMS2500&2:包含一个 4U 控制模块 RKH ...
