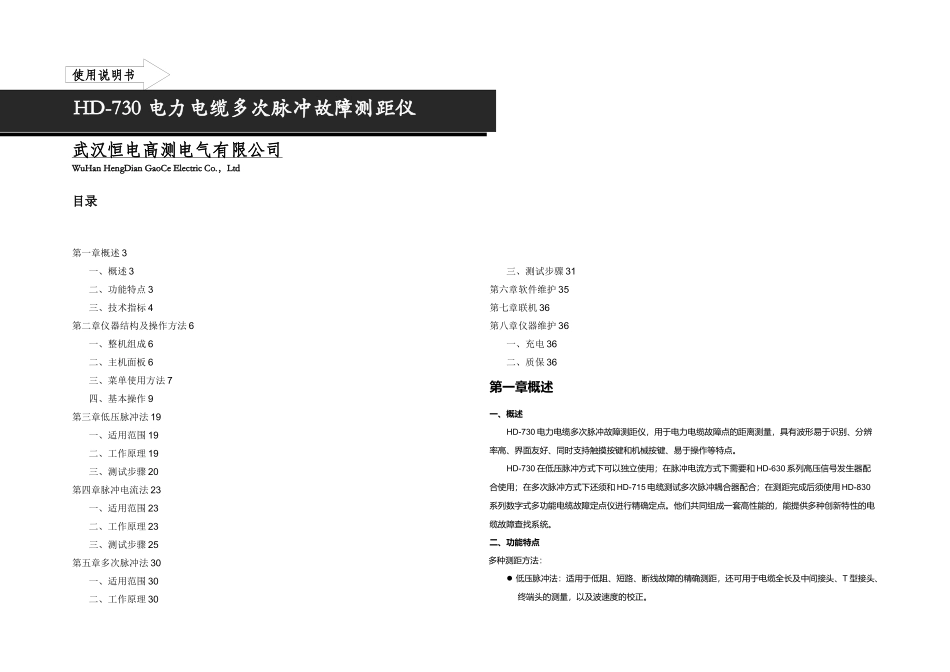

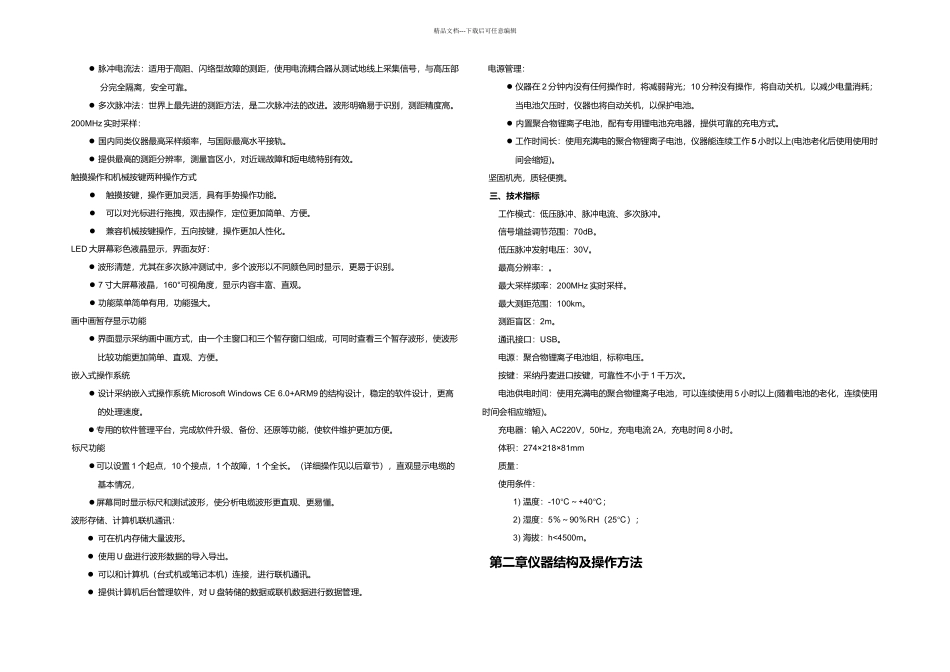

使用说明书武汉恒电高测电气有限公司WuHan HengDian GaoCe Electric Co.,Ltd目录第一章概述 3一、概述 3二、功能特点 3三、技术指标 4第二章仪器结构及操作方法 6一、整机组成 6二、主机面板 6三、菜单使用方法 7四、基本操作 9第三章低压脉冲法 19一、适用范围 19二、工作原理 19三、测试步骤 20第四章脉冲电流法 23一、适用范围 23二、工作原理 23三、测试步骤 25第五章多次脉冲法 30一、适用范围 30二、工作原理 30三、测试步骤 31第六章软件维护 35第七章联机 36第八章仪器维护 36一、充电 36二、质保 36第一章概述一、概述HD-730 电力电缆多次脉冲故障测距仪,用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。HD-730 在低压脉冲方式下可以独立使用;在脉冲电流方式下需要和 HD-630 系列高压信号发生器配合使用;在多次脉冲方式下还须和 HD-715 电缆测试多次脉冲耦合器配合;在测距完成后须使用 HD-830系列数字式多功能电缆故障定点仪进行精确定点。他们共同组成一套高性能的,能提供多种创新特性的电缆故障查找系统。二、功能特点多种测距方法: 低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长及中间接头、T 型接头、终端头的测量,以及波速度的校正。HD-730 电力电缆多次脉冲故障测距仪精品文档---下载后可任意编辑 脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线上采集信号,与高压部分完全隔离,安全可靠。 多次脉冲法:世界上最先进的测距方法,是二次脉冲法的改进。波形明确易于识别,测距精度高。200MHz 实时采样: 国内同类仪器最高采样频率,与国际最高水平接轨。 提供最高的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。触摸操作和机械按键两种操作方式触摸按键,操作更加灵活,具有手势操作功能。可以对光标进行拖拽,双击操作,定位更加简单、方便。兼容机械按键操作,五向按键,操作更加人性化。LED 大屏幕彩色液晶显示,界面友好: 波形清楚,尤其在多次脉冲测试中,多个波形以不同颜色同时显示,更易于识别。 7 寸大屏幕液晶,160°可视角度,显示内容丰富、直观。 功能菜单简单有用,功能强大。画中画暂存显示功能 界面显示采纳画中画方式,由一个主窗口和三个暂存窗口组成,可同时查看三个暂存波形,使波形比较功能...
