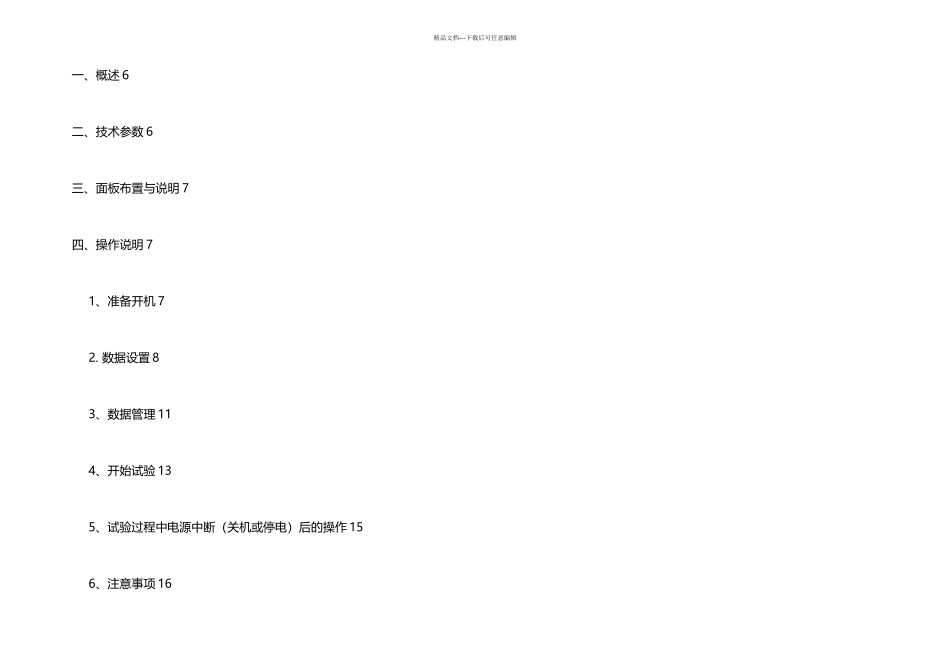

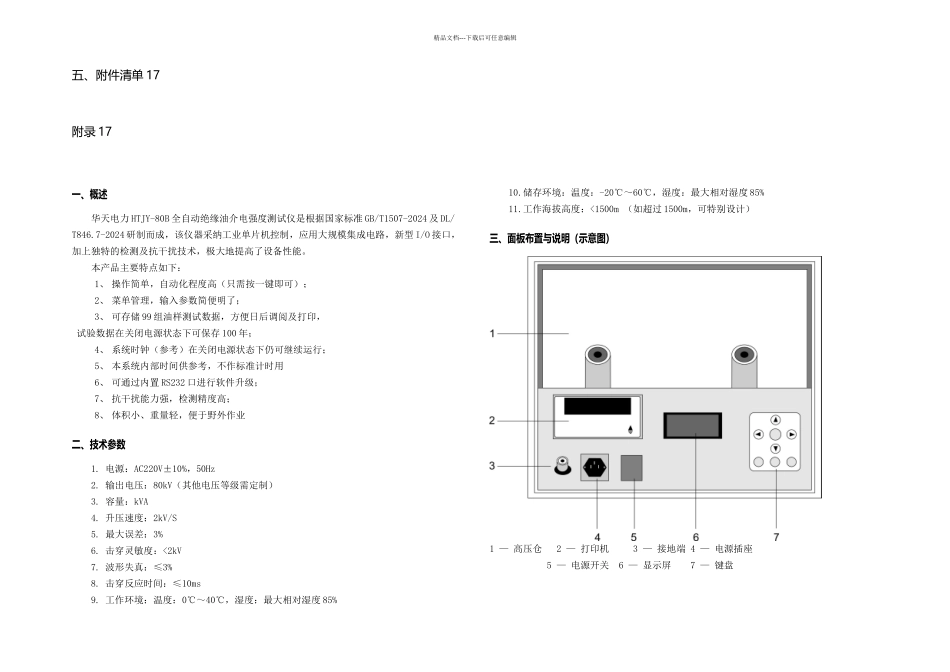

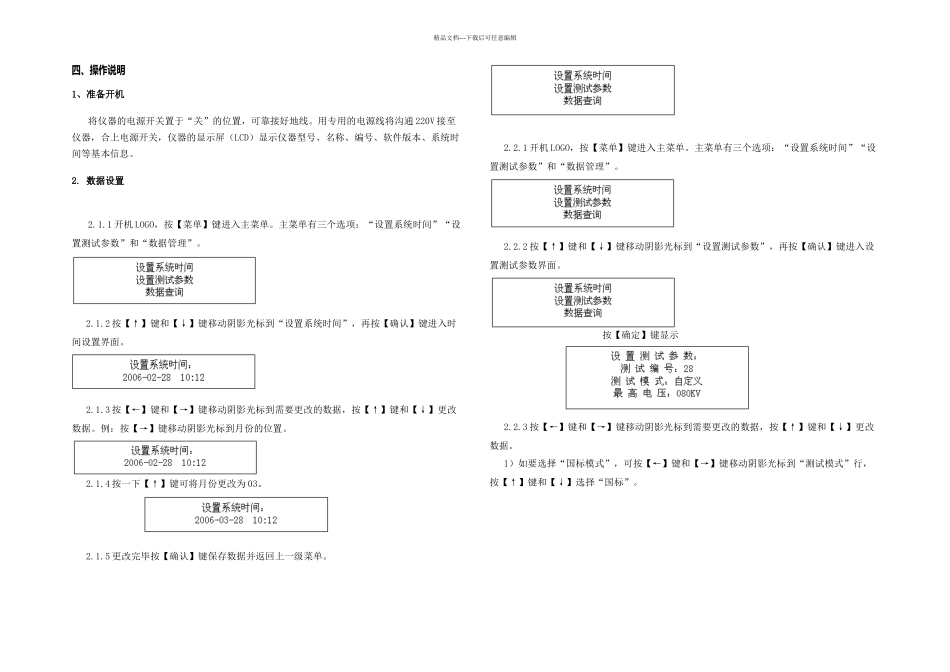

精品文档---下载后可任意编辑一、概述 6二、技术参数 6三、面板布置与说明 7四、操作说明 71、准备开机 72. 数据设置 83、数据管理 114、开始试验 135、试验过程中电源中断(关机或停电)后的操作 156、注意事项 16精品文档---下载后可任意编辑五、附件清单 17附录 17一、概述华天电力 HTJY-80B 全自动绝缘油介电强度测试仪是根据国家标准 GB/T1507-2024 及 DL/T846.7-2024 研制而成,该仪器采纳工业单片机控制,应用大规模集成电路,新型 I/O 接口,加上独特的检测及抗干扰技术,极大地提高了设备性能。本产品主要特点如下:1、 操作简单,自动化程度高(只需按一键即可);2、 菜单管理,输入参数简便明了;3、 可存储 99 组油样测试数据,方便日后调阅及打印,试验数据在关闭电源状态下可保存 100 年;4、 系统时钟(参考)在关闭电源状态下仍可继续运行;5、 本系统内部时间供参考,不作标准计时用6、 可通过内置 RS232 口进行软件升级;7、 抗干扰能力强,检测精度高;8、 体积小、重量轻,便于野外作业二、技术参数1. 电源:AC220V±10%,50Hz2. 输出电压:80kV(其他电压等级需定制)3. 容量:kVA4. 升压速度:2kV/S5. 最大误差:3%6. 击穿灵敏度:<2kV7. 波形失真:≤3%8. 击穿反应时间:≤10ms9. 工作环境:温度:0℃~40℃,湿度:最大相对湿度 85%10.储存环境:温度:-20℃~60℃,湿度:最大相对湿度 85% 11.工作海拔高度:<1500m (如超过 1500m,可特别设计)三、面板布置与说明(示意图)1 — 高压仓 2 — 打印机3 — 接地端 4 — 电源插座5 — 电源开关 6 — 显示屏7 — 键盘精品文档---下载后可任意编辑四、操作说明1、准备开机将仪器的电源开关置于“关”的位置,可靠接好地线。用专用的电源线将沟通 220V 接至仪器,合上电源开关,仪器的显示屏(LCD)显示仪器型号、名称、编号、软件版本、系统时间等基本信息。2. 数据设置2.1.1 开机 LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。2.1.2 按【↑】键和【↓】键移动阴影光标到“设置系统时间”,再按【确认】键进入时间设置界面。2.1.3 按【←】键和【→】键移动阴影光标到需要更改的数据,按【↑】键和【↓】更改数据。例:按【→】键移动阴影光标到月份的位置。2.1.4 按一下【↑】键可将月份更改为 03。2.1.5 更改完毕按【确认】键保存数...
