HXDC型电力机车制动系统培训教材

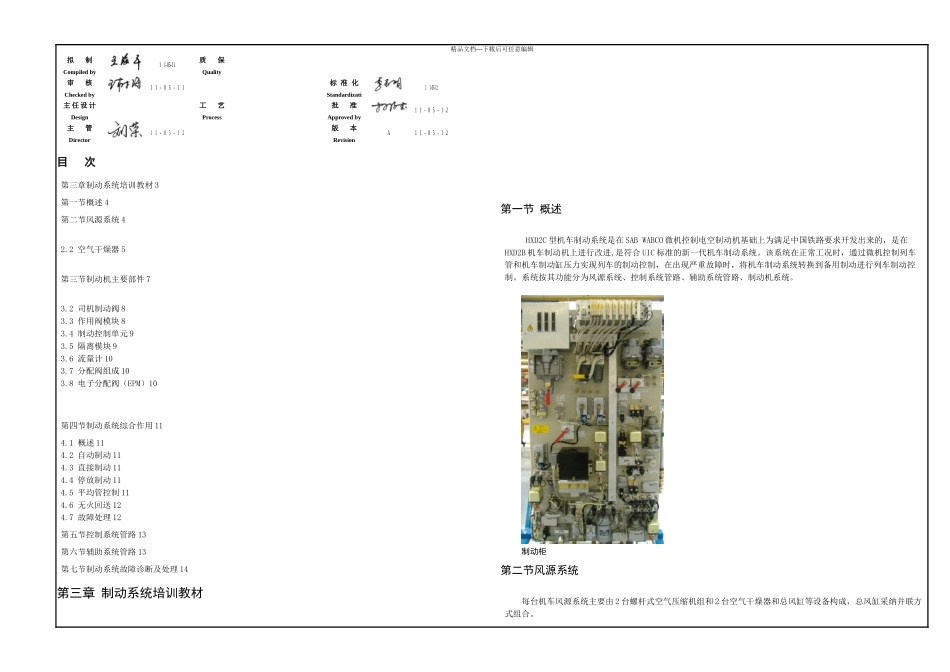

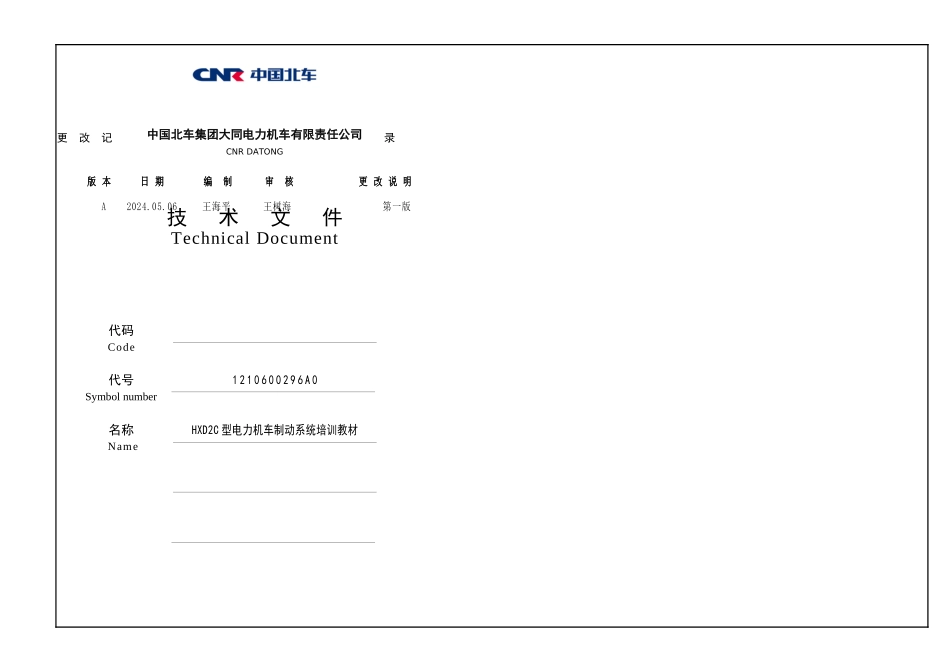

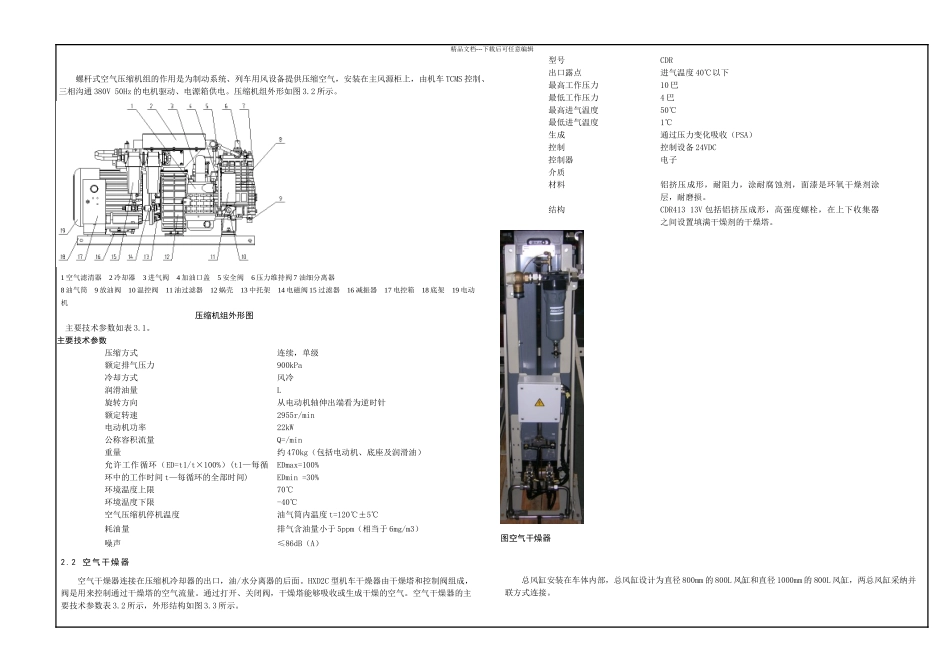

中国北车集团大同电力机车有限责任公司CNR DATONG技 术 文 件Technical Document代码Code代号Symbol number名称 Name1 2 1 0 6 0 0 2 9 6 A 0HXD2C 型电力机车制动系统培训教材更 改 记 录版 本日 期编 制审 核更 改 说 明A2024.05.06王海平王树海第一版精品文档---下载后可任意编辑拟制Compiled by1 1-05-11质保Quality 审核Checked by1 1 - 0 5 - 1 1标 准 化Standardizati1 1-05-12主 任 设 计Design 工艺Process批准Approved by1 1 - 0 5 - 1 2主管Director1 1 - 0 5 - 1 2版本RevisionA1 1 - 0 5 - 1 2目 次第三章制动系统培训教材 3第一节概述 4第二节风源系统 42.2 空气干燥器 5第三节制动机主要部件 73.2 司机制动阀 83.3 作用阀模块 83.4 制动控制单元 93.5 隔离模块 93.6 流量计 103.7 分配阀组成 103.8 电子分配阀（EPM）10第四节制动系统综合作用 114.1 概述 114.2 自动制动 114.3 直接制动 114.4 停放制动 114.5 平均管控制 114.6 无火回送 124.7 故障处理 12第五节控制系统管路 13第六节辅助系统管路 13第七节制动系统故障诊断及处理 14第三章 制动系统培训教材第一节 概述HXD2C 型机车制动系统是在 SAB WABCO 微机控制电空制动机基础上为满足中国铁路要求开发出来的，是在HXD2B 机车制动机上进行改进,是符合 UIC 标准的新一代机车制动系统。该系统在正常工况时，通过微机控制列车管和机车制动缸压力实现列车的制动控制，在出现严重故障时，将机车制动系统转换到备用制动进行列车制动控制。系统按其功能分为风源系统、控制系统管路、辅助系统管路、制动机系统。制动柜第二节风源系统每台机车风源系统主要由 2 台螺杆式空气压缩机组和 2 台空气干燥器和总风缸等设备构成，总风缸采纳并联方式组合。精品文档---下载后可任意编辑螺杆式空气压缩机组的作用是为制动系统、列车用风设备提供压缩空气，安装在主风源柜上，由机车 TCMS 控制、三相沟通 380V 50Hz 的电机驱动、电源箱供电。压缩机组外形如图 3.2 所示。1 空气滤清器 2 冷却器 3 进气阀 4 加油口盖 5 安全阀 6 压力维持阀 7 油细分离器8 油气筒 9 放油阀 10 温控阀 11 油过滤器 12 蜗壳 13 中托架 14 电磁阀 15 过滤器 16 减振器 17 电控箱 18 底架 19 电动机压缩机组外形图主要技术参数如表 3.1。主要...
